Mikroskop: Aufbau, Bedienung und Vergrößerung

Ein Lichtmikroskop durchleuchtet ein dünnes Präparat. Das Objektiv liegt nah am Objekt und erzeugt ein vergrößertes Zwischenbild. Das Okular liegt am Auge und vergrößert dieses Bild ein zweites Mal.

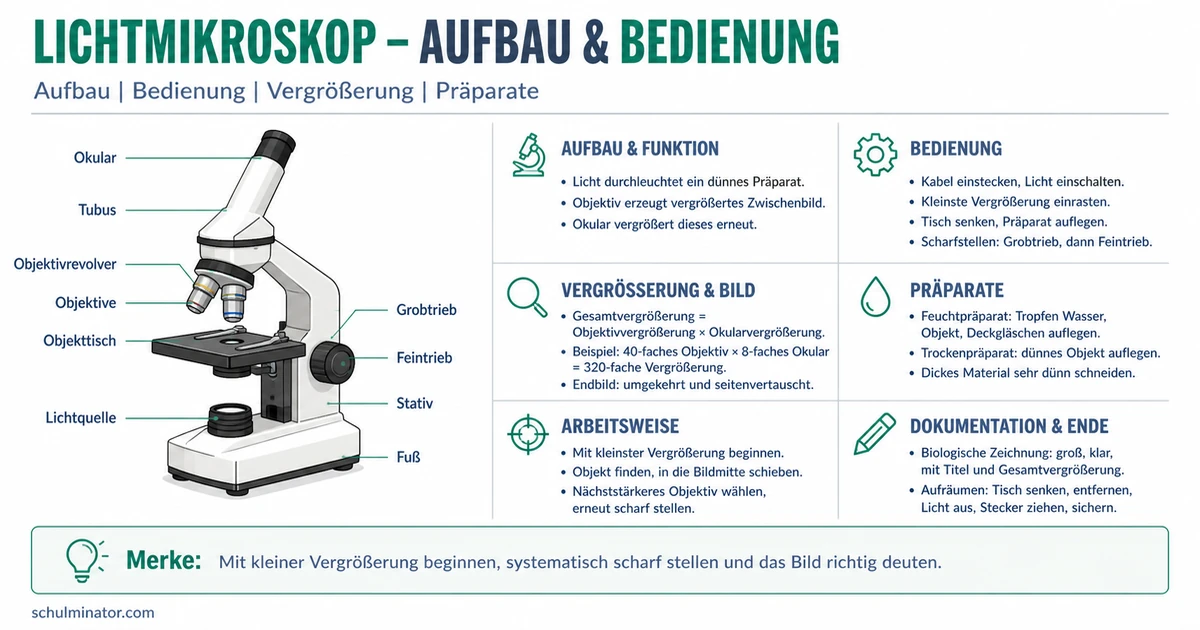

Du kannst das Gerät sicherer bedienen, wenn du die Aufgaben seiner Teile kennst.

• Okular: Hier blickst du hinein.
• Tubus: Er verbindet Okular und Objektive und schirmt seitliches Licht ab.
• Objektivrevolver: Er trägt mehrere Objektive und lässt sich zum Wechsel drehen.
• Objektive: Sie liefern unterschiedliche Vergrößerungen.
• Objekttisch: Er trägt den Objektträger; seine Öffnung lässt Licht hindurch.
• Lichtquelle: Sie beleuchtet das Präparat von unten.
• Grobtrieb: Er verändert den Abstand für die grobe Scharfeinstellung.
• Feintrieb: Er stellt das Bild präzise scharf.
• Stativ und Fuß: Sie tragen das Gerät und geben ihm Halt.

Ein Mikroskop ist empfindlich und relativ schwer. Trage es mit einer Hand am Stativ und stütze mit der anderen Hand den Fuß. Stelle es auf eine trockene, ebene Fläche.

Bereite es dann in dieser Reihenfolge vor:

1. Wickle das Kabel ab, stecke es ein und schalte das Licht ein.
2. Lass das kleinste Objektiv am Revolver einrasten.
3. Senke den Objekttisch ab.
4. Lege den Objektträger so auf, dass das Objekt über der Tischöffnung liegt, und befestige ihn.

Beginne immer mit der kleinsten Vergrößerung. So findest du das Objekt leichter und behältst mehr Übersicht.

1. Kontrolliere von der Seite, dass Objektiv und Präparat nicht zusammenstoßen.
2. Bringe Objekttisch und Objektiv vorsichtig näher zusammen.
3. Blicke durch das Okular und vergrößere den Abstand langsam, bis das Bild sichtbar wird.
4. Stelle mit dem Feintrieb genau scharf.
5. Verschiebe den Objektträger, bis die gewünschte Stelle in der Bildmitte liegt.
6. Senke vor einem Objektivwechsel den Tisch ab, wähle das nächststärkere Objektiv und stelle erneut fein scharf.

Die Gesamtvergrößerung erhältst du, indem du Objektiv- und Okularvergrößerung multiplizierst:

$$V_{gesamt} = V_{Objektiv} \cdot V_{Okular}$$

Das Endbild ist gegenüber dem ursprünglichen Objekt umgekehrt und seitenvertauscht. Bewegst du den Objektträger nach rechts, wandert der sichtbare Bildausschnitt deshalb nach links.

Für ein einfaches Feuchtpräparat brauchst du einen sauberen Objektträger, Wasser, eine Pipette, eine Pinzette, das dünne Objekt und ein Deckgläschen.

1. Gib einen Tropfen Wasser auf den Objektträger.
2. Lege das Objekt mit der Pinzette in den Tropfen.
3. Setze das Deckgläschen am Rand des Tropfens an und lass es vorsichtig auf das Präparat gleiten.
4. Lege das Präparat auf den Objekttisch und beginne mit der kleinsten Vergrößerung.

Nicht jedes Objekt wird gleich vorbereitet: Trockene, dünne Objekte können als Trockenpräparat aufgelegt werden. Dickes Material braucht für Durchlicht einen sehr dünnen, lichtdurchlässigen Schnitt.

Halte deine Beobachtung in einer biologischen Zeichnung fest:

• Gib der Zeichnung einen passenden Titel.
• Notiere die Gesamtvergrößerung.
• Zeichne groß, klar und ohne Schattierung.
• Beschrifte sichtbare Strukturen mit geraden Linien.
• Zeichne nur, was du wirklich beobachtet hast.

Beende die Arbeit so, dass das Gerät und das Präparat geschützt bleiben:

1. Senke den Objekttisch ab.
2. Entferne den Objektträger.
3. Stelle das kleinste Objektiv ein.
4. Schalte das Licht aus und ziehe den Stecker.
5. Rolle das Kabel ordentlich auf.
6. Bringe die Schutzhülle an oder stelle das Gerät in seine Box.
7. Trage es am Stativ, stütze den Fuß und stelle es zurück.
