Netzwerktopologie: Bus, Ring, Stern und Mesh
Eine Netzwerktopologie beschreibt, wie Geräte und Verbindungen in einem Netzwerk angeordnet sind und auf welchen Wegen Daten fließen. Die Form beeinflusst unter anderem Ausfallsicherheit, Erweiterbarkeit, Aufwand und Kosten. Auf dieser Seite lernst du, wichtige Topologien zu erkennen, ihre Schwachstellen vorherzusagen und eine passende Struktur begründet auszuwählen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Zwei Sichtweisen auf dasselbe Netzwerk
Ein Netzwerk besteht aus Knoten und Verbindungen. Knoten sind Geräte, die Daten senden, empfangen oder weiterleiten, zum Beispiel Computer, Switches und Router. Verbindungen können Kabel oder Funkstrecken sein.
Physische Topologie
Die physische Topologie zeigt die tatsächlich vorhandenen Geräte, Anschlüsse und Leitungswege. Sie beantwortet die Frage: Was ist womit verbunden?
Logische Topologie
Die logische Topologie zeigt, auf welchen Wegen Daten übertragen werden. Sie beantwortet die Frage: Wie fließen die Daten durch das Netzwerk?
Beide Sichtweisen können voneinander abweichen. Geräte können zum Beispiel physisch sternförmig verkabelt sein, während ein Zugriffsverfahren die Daten logisch in einer festen Reihenfolge weitergibt.
Vier Computer besitzen jeweils ein eigenes Kabel zu einem Switch. Der Kabelplan zeigt einen Stern: Der Switch liegt im Zentrum. Um den tatsächlichen Datenfluss zu erklären, musst du zusätzlich betrachten, wie der Switch die Daten weiterleitet. Der Kabelplan allein beantwortet diese zweite Frage nicht vollständig.

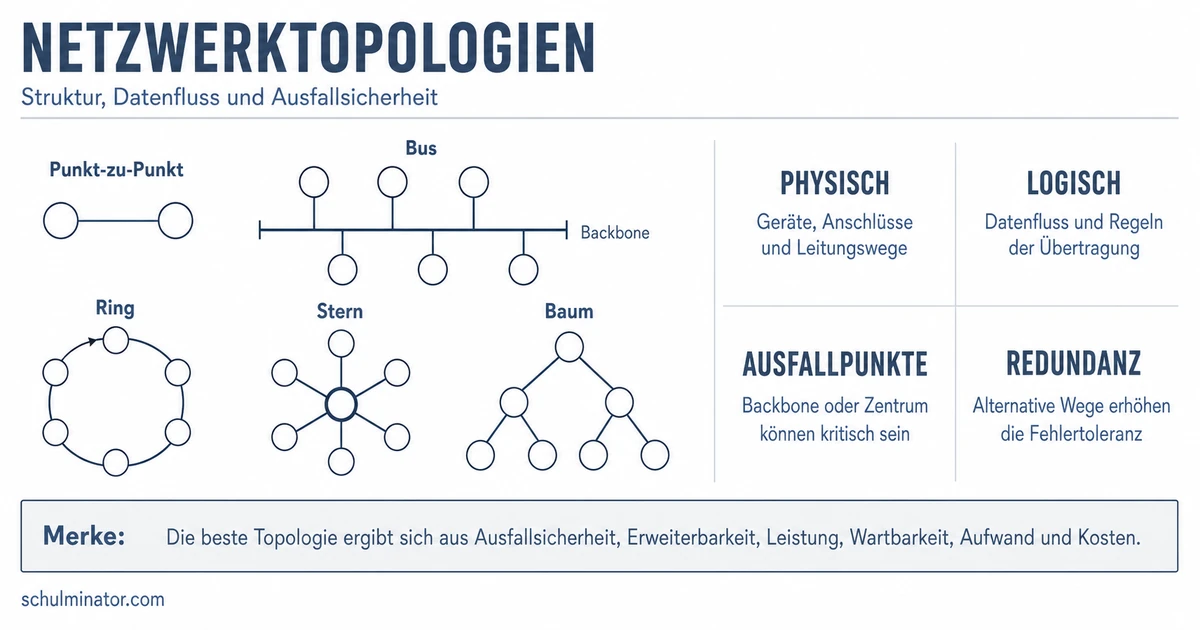

Die wichtigsten Topologien erkennen
Die Namen beschreiben wiederkehrende Verbindungsmuster. Entscheidend ist nicht, wie ordentlich eine Zeichnung aussieht, sondern welche Knoten direkt miteinander verbunden sind.
Punkt-zu-Punkt
Genau zwei Knoten sind direkt miteinander verbunden. Das ist einfach einzurichten, eignet sich allein aber nicht als Struktur für viele Endgeräte. Punkt-zu-Punkt bezeichnet eine Verbindung und ist nicht dasselbe wie Peer-to-Peer, ein Kommunikationsmodell ohne zentralen Server.
Bus
Alle Knoten teilen sich ein gemeinsames Hauptkabel, den Bus oder das Backbone. Wenig Kabel senkt den anfänglichen Aufwand. Bricht jedoch das Backbone aus, ist das gesamte Netz betroffen. Weil alle Geräte dasselbe Medium nutzen, können bei gleichzeitigem Senden Kollisionen entstehen.
Ring
Jeder Knoten ist mit genau zwei Nachbarn verbunden; zusammen bilden die Knoten einen geschlossenen Kreis. Daten laufen häufig in einem festgelegten Umlaufsinn von Knoten zu Knoten. Eine Unterbrechung kann den gesamten Ring stören. Ein zweiter, gegenläufiger Ring kann einen alternativen Weg bereitstellen.
Stern
Jedes Endgerät besitzt eine eigene Verbindung zu einem zentralen Hub oder Switch. Eine defekte Endgeräteleitung betrifft gewöhnlich nur dieses Gerät. Fällt das Zentrum aus, funktioniert das gesamte Sternnetz nicht mehr.
Baum
Mehrere sternförmige Gruppen sind hierarchisch verbunden. Von einer Wurzel führen Verbindungen über Verteiler zu weiteren Knoten. Die Struktur lässt sich übersichtlich erweitern. Der Ausfall eines übergeordneten Verteilers kann jedoch alle darunterliegenden Zweige trennen.
Mesh oder Masche
Ein Knoten ist direkt mit mehreren anderen Knoten verbunden. Bei einem vollständigen Mesh ist jeder Knoten mit jedem anderen verbunden; bei einem partiellen Mesh gilt das nur für einen Teil der Knoten. Alternative Wege erhöhen die Fehlertoleranz, benötigen aber mehr Verbindungen und machen Planung sowie Verwaltung aufwendiger.
Hybrid
Eine Hybridtopologie verbindet Merkmale mehrerer Formen, etwa Stern und Mesh. Sie kann unterschiedliche Anforderungen gezielt kombinieren, ist aber meist anspruchsvoller zu planen.
Erkenne zuerst das Verbindungsmuster: gemeinsames Kabel, geschlossener Kreis, zentrales Gerät, Hierarchie oder mehrere alternative Wege.
Ausfälle systematisch vorhersagen
Ein Single Point of Failure ist eine einzelne Komponente, deren Ausfall die entscheidende Funktion des gesamten Netzes stoppt. Beim Bus ist dies typischerweise das Backbone, beim einfachen Stern das zentrale Gerät.
Redundanz bedeutet, dass eine Funktion oder Verbindung mehrfach vorhanden ist. Ein redundanter Weg kann Daten übernehmen, wenn der erste Weg ausfällt. Redundanz erhöht meist die Ausfallsicherheit, verursacht aber zusätzlichen Aufwand und zusätzliche Kosten.
In einem Computerraum sind alle Rechner mit einem Switch verbunden.
- Fällt das Kabel eines Rechners aus, verlieren die anderen Rechner ihre Verbindung zum Switch nicht.
- Fällt der Switch aus, sind alle angeschlossenen Rechner betroffen.
- Der Stern begrenzt also manche Fehler auf einen Endknoten, besitzt im Zentrum aber einen Single Point of Failure.
Bei einem Baum hilft die Hierarchie bei der Fehlersuche: Sind nur Geräte eines Zweigs ohne Verbindung, liegt der Fehler wahrscheinlich in diesem Zweig oder seinem Verteiler. Sind alle Zweige betroffen, prüfst du zuerst eine gemeinsame übergeordnete Komponente.
Eine Topologie passend auswählen
Es gibt keine Form, die für jedes Netzwerk am besten ist. Eine sinnvolle Wahl gleicht mehrere Anforderungen aus:
- Ausfallsicherheit: Welche Ausfälle muss das Netz verkraften?
- Erweiterbarkeit: Wie leicht sollen neue Geräte oder Bereiche hinzukommen?
- Aufwand und Kosten: Wie viele Kabel, Anschlüsse und aktive Geräte sind vertretbar?
- Wartbarkeit: Wie schnell sollen sich Fehler eingrenzen lassen?
- Leistung: Wo könnten gemeinsam genutzte Leitungen oder zentrale Geräte zum Engpass werden?
Eine Schule plant mehrere Computerräume auf verschiedenen Etagen. In jedem Raum sollen Geräte leicht ergänzt werden können. Eine mögliche Lösung ist eine Baumstruktur aus Sternen: Die Geräte eines Raums führen zu einem Etagenverteiler, mehrere Verteiler sind hierarchisch verbunden.
Die Begründung lautet nicht einfach: Baum ist am besten. Die Struktur passt hier, weil sie viele Geräte übersichtlich gruppiert und Erweiterungen erleichtert. Für besonders wichtige Verbindungen müsste zusätzlich geprüft werden, ob ein alternativer Weg nötig ist.
Mehr Ausfallsicherheit ist nicht kostenlos. Ein vollständiges Mesh bietet viele direkte Ersatzwege, verlangt aber sehr viele Verbindungen. Ein partielles Mesh kann gezielt nur wichtige Knoten mehrfach anbinden und so Zuverlässigkeit und Aufwand ausbalancieren.
Einen Netzplan Schritt für Schritt analysieren
Wenn du einen Netzplan untersuchst, arbeite in dieser Reihenfolge:
- Knoten markieren: Welche Endgeräte und Verteiler gibt es?
- Direkte Verbindungen verfolgen: Welche Knoten sind unmittelbar verbunden?
- Muster benennen: Erkennst du Zentrum, Kreis, gemeinsames Kabel, Hierarchie oder mehrere Wege?
- Kritische Stellen prüfen: Welche einzelne Komponente trennt viele Geräte?
- Ausfall durchspielen: Welche Geräte bleiben nach einem angenommenen Fehler verbunden?
- Urteil begründen: Nenne ein Merkmal des Plans als Beleg für deine Einordnung.
Die Computer A, B und C sind jeweils nur mit Switch S verbunden. S ist mit Router R verbunden. Zusätzlich besitzt S eine zweite Verbindung zu einem anderen Gebäudeverteiler.
- A, B und C bilden mit S einen Stern.
- S und R besitzen eine Punkt-zu-Punkt-Verbindung.
- Die zweite Verbindung von S schafft einen möglichen zusätzlichen Weg im größeren Netz.
- Die Gesamtstruktur kann deshalb als Hybrid eingeordnet werden. Eine einzelne Bezeichnung für jede Teilverbindung reicht nicht aus, um das Gesamtnetz zu beschreiben.
Vertiefung: Topologie in Gebäuden
Bei einer strukturierten Gebäudeverkabelung wird ein großes Netz in Bereiche gegliedert. Diese Hierarchie ähnelt einer Baumtopologie:
- Die Primärverkabelung verbindet Gebäude eines Standortes über Standortverteiler und Gebäudeverteiler.
- Die Sekundärverkabelung verbindet Gebäudeverteiler mit Etagenverteilern.
- Die Tertiärverkabelung führt vom Etagenverteiler zu den Anschlüssen auf einer Etage.
Für größere Entfernungen und hohen Datendurchsatz wird häufig Glasfaser eingesetzt. Auf der Etage kommt oft Kupfer zum Einsatz. Entscheidend für die Topologie ist die hierarchische Verbindung der Verteiler und Anschlüsse, nicht allein das verwendete Kabelmaterial.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Netzwerktopologie
- Sichtweisen: physisch und logisch
- Grundformen: Punkt-zu-Punkt, Bus, Ring, Stern, Baum, Mesh
- Kombination: Hybrid
- Bewertung: Ausfallsicherheit, Erweiterbarkeit, Aufwand, Wartbarkeit, Leistung
- Fehleranalyse: kritische Komponente und alternative Wege
Abschluss-Check
Du kannst eine Topologie sicher beurteilen, wenn du erst die direkten Verbindungen erkennst, dann kritische Ausfallpunkte suchst und schließlich deine Wahl mit den Anforderungen des Netzes begründest.
