Galvanisches Element

Dein Handy-Akku, die Fernbedienung, die Autobatterie – überall steckt dieselbe Idee drin: Eine chemische Reaktion liefert elektrischen Strom. Die Urform all dieser Energiespeicher ist das galvanische Element. Wenn du verstanden hast, wie es funktioniert, kannst du erklären, warum eine Batterie einen Plus- und einen Minuspol hat, wie ihre Spannung zustande kommt – und du kannst diese Spannung sogar selbst berechnen.

Was ist ein galvanisches Element?

Ein galvanisches Element (auch galvanische Zelle genannt) ist eine Vorrichtung, die chemische Energie freiwillig in elektrische Energie umwandelt. Der Name geht auf den italienischen Arzt Luigi Galvani zurück, der um 1780 entdeckte, dass Froschschenkel zucken, wenn man sie mit zwei verschiedenen Metallen berührt. Alessandro Volta zeigte wenig später, dass dafür kein Frosch nötig ist: Zwei verschiedene Metalle und eine leitende Salzlösung genügen, um Strom zu erzeugen.

Die Grundlage jedes galvanischen Elements ist eine Redoxreaktion – eine Reaktion, bei der Elektronen übertragen werden. Dabei laufen zwei Teilreaktionen ab:

• Oxidation: Ein Stoff gibt Elektronen ab.
• Reduktion: Ein Stoff nimmt Elektronen auf.

Der Trick des galvanischen Elements: Oxidation und Reduktion laufen räumlich getrennt ab. Die Elektronen können deshalb nicht direkt vom einen Stoff zum anderen springen, sondern müssen den Umweg über einen Draht nehmen – und genau dieser Elektronenfluss durch den Draht ist der nutzbare elektrische Strom.

Merke: Galvanisches Element = räumlich getrennte Redoxreaktion. Die Elektronen fließen durch den Draht von der Oxidation zur Reduktion.

Der Aufbau: zwei Halbzellen

Ein galvanisches Element besteht aus zwei Halbzellen. Eine Halbzelle ist ein Metallstab (die Elektrode), der in eine Lösung seiner eigenen Metall-Ionen (den Elektrolyten) eintaucht – zum Beispiel ein Zinkstab in Zinksulfat-Lösung.

Damit ein galvanisches Element funktioniert, brauchst du vier Bauteile:

• Zwei verschiedene Elektroden (z. B. Zink und Kupfer), jede in ihrer Salzlösung.
• Einen Elektrolyten pro Halbzelle: die Lösung, in der die Metall-Ionen schwimmen.
• Einen Elektronenleiter: den Draht, der die beiden Elektroden außen verbindet.
• Einen Ionenleiter: eine Salzbrücke (ein mit Salzlösung gefülltes U-Rohr) oder ein Diaphragma (eine dünne, für Ionen durchlässige Trennwand) zwischen den Lösungen.

Die Salzbrücke wird oft vergessen, ist aber unverzichtbar: Ohne sie würde sich die eine Lösung positiv und die andere negativ aufladen, und der Elektronenfluss käme sofort zum Erliegen. Durch die Salzbrücke wandern Ionen und gleichen die Ladungen aus – erst dadurch ist der Stromkreis geschlossen.

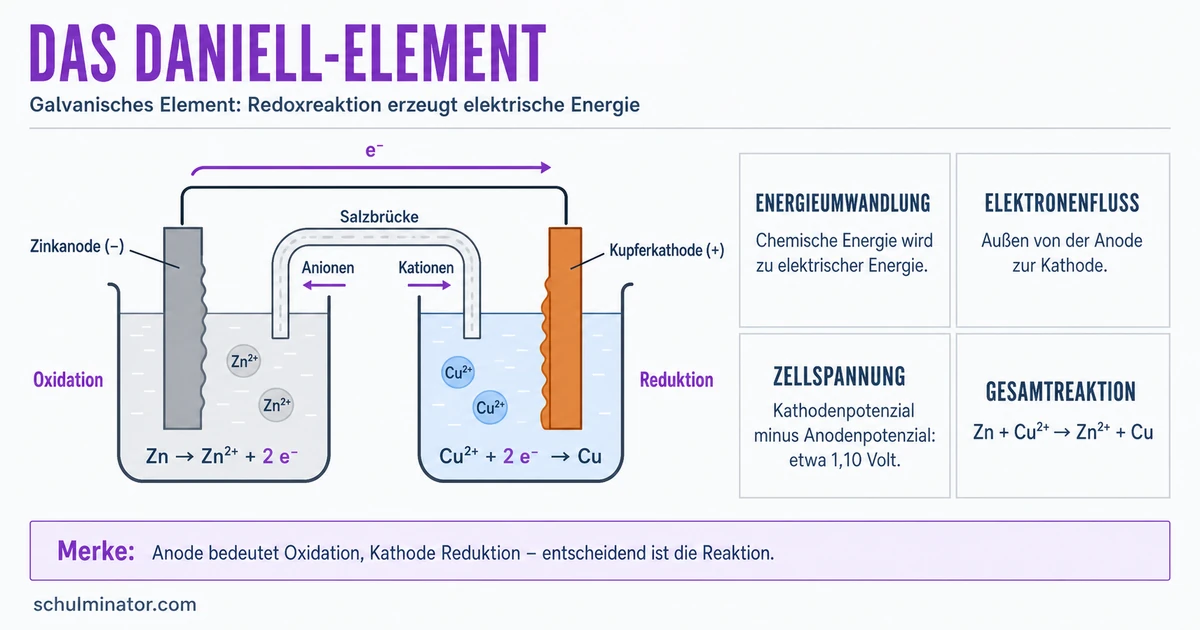

Das Daniell-Element: das klassische Beispiel

Das bekannteste galvanische Element ist das Daniell-Element aus einer Zink- und einer Kupferhalbzelle. Zink ist ein unedles Metall – es gibt seine Elektronen leichter ab als das edlere Kupfer. Deshalb läuft die Reaktion in eine klar bestimmte Richtung.

Beispiel: So läuft die Reaktion im Daniell-Element Schritt für Schritt ab:

1. In der Zinkhalbzelle werden Zinkatome oxidiert. Sie gehen als Ionen in Lösung und lassen ihre Elektronen im Zinkstab zurück:
   $$ \text{Zn} \longrightarrow \text{Zn}^{2+} + 2\,\text{e}^- $$
2. Im Zinkstab entsteht ein Elektronenüberschuss – er wird zum Minuspol. Die Elektronen fließen durch den Draht zum Kupferstab.
3. Am Kupferstab nehmen die Kupfer-Ionen aus der Lösung die ankommenden Elektronen auf und scheiden sich als festes Kupfer ab (Reduktion):
   $$ \text{Cu}^{2+} + 2\,\text{e}^- \longrightarrow \text{Cu} $$
4. Durch die Salzbrücke wandern Sulfat-Ionen von der Kupfer- zur Zinkhalbzelle und gleichen die Ladung aus.

Das Ergebnis: Der Zinkstab löst sich langsam auf, der Kupferstab wird schwerer, und zwischen den Elektroden liegt eine Spannung von etwa \(1{,}1\,\text{V}\) an.

Die Elektrode, an der die Oxidation stattfindet, heißt Anode; die Elektrode der Reduktion heißt Kathode. Beim galvanischen Element ist die Anode immer der Minuspol und die Kathode immer der Pluspol.

Merke: OMA – Oxidation am Minuspol, der Anode. An der Kathode findet die Reduktion statt (Pluspol).

Tipp: In der Klausur wird oft die verkürzte Schreibweise verlangt. Das Daniell-Element schreibst du so: \(\text{Zn}\,|\,\text{Zn}^{2+}\,||\,\text{Cu}^{2+}\,|\,\text{Cu}\). Der Doppelstrich \(||\) steht für die Salzbrücke bzw. das Diaphragma, die Anodenhalbzelle steht links.

Woher kommt die Spannung? Die Spannungsreihe

Warum gibt gerade Zink die Elektronen ab und nicht Kupfer? Jedes Metall hat ein unterschiedlich starkes Bestreben, Elektronen abzugeben. Dieses Bestreben misst man als Standardpotential \(E^0\) gegen eine Bezugselektrode (die Standard-Wasserstoffelektrode, deren Potential als \(0\,\text{V}\) festgelegt ist). Ordnet man die Metalle nach ihrem Standardpotential, erhält man die elektrochemische Spannungsreihe:

Es gilt: Je negativer das Standardpotential, desto unedler das Metall und desto leichter gibt es Elektronen ab. In einem galvanischen Element wird immer das unedlere Metall oxidiert (Minuspol), das edlere Redoxpaar wird reduziert (Pluspol).

Die Spannung der Zelle unter Standardbedingungen berechnest du als Differenz der Standardpotentiale:

Beispiel: Für das Daniell-Element gilt: Kathode ist Kupfer, Anode ist Zink.

Das galvanische Element liefert also \(1{,}10\,\text{V}\) – genau der Wert, den man im Experiment misst.

Beispiel: Eine Kupfer-Silber-Zelle: Silber ist edler (\(+0{,}80\,\text{V} > +0{,}34\,\text{V}\)), also wird Kupfer oxidiert (Anode) und Silber-Ionen werden reduziert (Kathode). Die Spannung beträgt \(U^0 = 0{,}80\,\text{V} - 0{,}34\,\text{V} = 0{,}46\,\text{V}\).

Merke: Spannung = Potential des edleren Paars minus Potential des unedleren Paars. Das Ergebnis ist immer positiv – läuft die Rechnung negativ, hast du Anode und Kathode vertauscht.

Die Spannung hängt außerdem von der Konzentration der Ionenlösungen und der Temperatur ab. Für Nicht-Standardbedingungen berechnet man sie in der Oberstufe mit der Nernst-Gleichung – ein eigenes Thema, das auf diesem Grundwissen aufbaut. Es gibt sogar Zellen aus zwei gleichen Halbzellen mit unterschiedlichen Ionen-Konzentrationen: sogenannte Konzentrationselemente.

Batterie, Akku, Brennstoffzelle – die drei Typen

Galvanische Zellen begegnen dir im Alltag in drei Varianten:

Beim Laden eines Akkus wird die Reaktion umgekehrt: Dann findet die Oxidation am Pluspol statt. Die Eselsbrücke dafür lautet OPA – Oxidation am Pluspol, der Anode (beim Ladevorgang).

Eine galvanische Zelle liefert übrigens nur so lange Spannung, bis das chemische Gleichgewicht erreicht ist – dann ist die Batterie „leer".

Abgrenzung: galvanisches Element vs. Elektrolyse

Das galvanische Element hat einen Gegenspieler: die Elektrolyse. Dort wird eine Redoxreaktion durch elektrische Energie von außen erzwungen – zum Beispiel beim Verkupfern von Werkstücken in der Galvanotechnik. Die Richtung der Energieumwandlung ist also genau umgekehrt:

Zusammenfassung

• Ein galvanisches Element wandelt chemische Energie freiwillig in elektrische Energie um – Grundlage ist eine Redoxreaktion in zwei räumlich getrennten Halbzellen.
• Am Minuspol (Anode) wird das unedlere Metall oxidiert, am Pluspol (Kathode) findet die Reduktion statt – Eselsbrücke: OMA.
• Die Salzbrücke (bzw. das Diaphragma) gleicht die Ladungen aus und schließt den Stromkreis – ohne sie fließt kein Strom.
• Die Zellspannung berechnest du mit der Spannungsreihe: \(U^0 = E^0(\text{Kathode}) - E^0(\text{Anode})\); beim Daniell-Element (Zink/Kupfer) sind das \(1{,}10\,\text{V}\).
• Je negativer das Standardpotential, desto unedler das Metall und desto eher wird es oxidiert.
• Drei Typen: Primärzelle (Batterie), Sekundärzelle (Akku), Brennstoffzelle.
• Gegenstück ist die Elektrolyse: Dort wird die Redoxreaktion durch Strom von außen erzwungen.
