Venn-Diagramm einfach erklärt und angewendet
Ein Venn-Diagramm zeigt Mengen und ihre Beziehungen. Das Rechteck steht für die Grundmenge, geschlossene Formen stehen für einzelne Mengen und Überlappungen für gemeinsame Elemente. So erkennst du, was zu einer, zu mehreren oder zu keiner dargestellten Menge gehört.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
So liest du ein Venn-Diagramm
Stell dir ein Rechteck mit zwei überlappenden Kreisen vor. Das Rechteck enthält alle Elemente, die in der Aufgabe betrachtet werden. Diese Grundmenge heißt oft $\Omega$. Die Kreise stellen Mengen dar.
Menge
Eine Menge ist eine Sammlung von Elementen. Steht ein Element innerhalb des Kreises von $A$, gehört es zu $A$. Liegt es in der Überlappung von $A$ und $B$, gehört es zu beiden Mengen. Außerhalb beider Kreise, aber innerhalb des Rechtecks, gehört es zur Grundmenge, jedoch weder zu $A$ noch zu $B$.

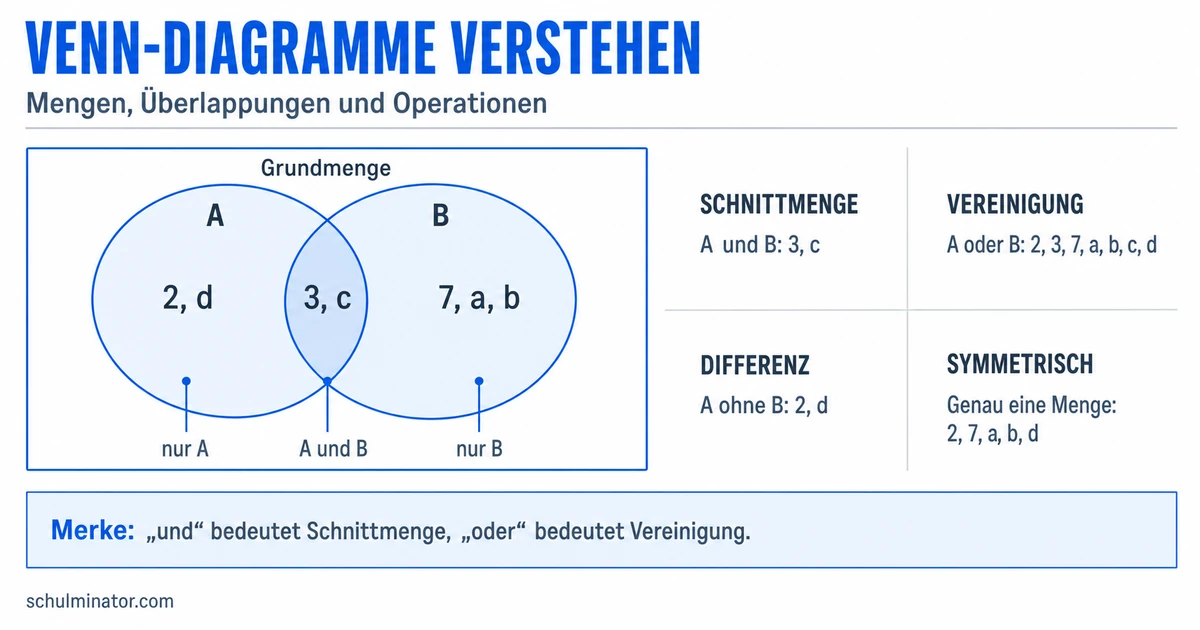

Gegeben sind $A=\{2,3,c,d\}$ und $B=\{3,7,a,b,c\}$.
- In die Überlappung kommen $3$ und $c$, denn beide stehen in $A$ und in $B$.
- Nur in $A$ liegen $2$ und $d$.
- Nur in $B$ liegen $7$, $a$ und $b$.
Der entscheidende Schritt ist immer: Prüfe für jedes Element getrennt, zu welchen Mengen es gehört.
Die Größe eines Kreises zeigt normalerweise nicht, wie viele Elemente eine Menge enthält oder wie wahrscheinlich ein Ereignis ist. Dafür brauchst du eingetragene Elemente oder Zahlen.
So übersetzt du und, oder und nicht
Wörter in einer Aufgabe verraten häufig, welcher Mengenbereich gesucht ist. Das mathematische „oder“ ist einschließend: Es meint $A$, $B$ oder beide.
Mengenoperationen
- Schnittmenge $A\cap B$: Elemente, die in $A$ und in $B$ liegen.
- Vereinigung $A\cup B$: Elemente, die in $A$, in $B$ oder in beiden liegen.
- Komplement $\overline{A}$: alle Elemente der Grundmenge, die nicht in $A$ liegen.
- Differenz $A\setminus B$: Elemente aus $A$, die nicht in $B$ liegen.
- Symmetrische Differenz $A\mathbin{\Delta}B$: Elemente, die in genau einer der beiden Mengen liegen.
- Leere Menge $\varnothing$: eine Menge ohne Elemente.
Für $A=\{2,3,c,d\}$ und $B=\{3,7,a,b,c\}$ gilt:
- $A\cap B=\{3,c\}$
- $A\cup B=\{2,3,7,a,b,c,d\}$
- $A\setminus B=\{2,d\}$
- $A\mathbin{\Delta}B=\{2,7,a,b,d\}$
Bei der Vereinigung schreibst du jedes Element nur einmal auf. Bei der symmetrischen Differenz lässt du die gemeinsamen Elemente $3$ und $c$ weg.
Ein Komplement ist nur zusammen mit einer Grundmenge eindeutig. Wenn $\Omega=\{1,2,3,4,5,6\}$ und $A=\{2,4,6\}$ gilt, dann ist $\overline{A}=\{1,3,5\}$.
So baust du das Diagramm auf
Für zwei Mengen genügen meist zwei überlappende Kreise in einem Rechteck. Beschrifte zuerst Grundmenge und Kreise. Ordne dann die Elemente ein.
- Trage zuerst die gemeinsamen Elemente in die Überlappung ein.
- Trage danach die Elemente ein, die nur zu einer Menge gehören.
- Setze Elemente, die zu keiner der Mengen gehören, außerhalb der Kreise, aber innerhalb des Rechtecks.
- Prüfe, ob jedes Element genau einmal eingetragen ist.
Bei drei Mengen gibt es acht mögliche Bereiche. Der Grund: Für jede der drei Mengen gibt es zwei Möglichkeiten – ein Element gehört dazu oder nicht. Daher entstehen $2^3=8$ Mitgliedschaftsmuster.
Beim Würfeln sei $\Omega=\{1,2,3,4,5,6\}$.
- $A=\{2,4,6\}$: gerade Ergebnisse
- $B=\{4,5,6\}$: Ergebnisse von 4 bis 6
Beginne mit $A\cap B=\{4,6\}$. Danach folgen nur $A$: $\{2\}$, nur $B$: $\{5\}$, und außerhalb beider Mengen: $\{1,3\}$. Damit ist jedes Würfelergebnis genau einem Bereich zugeordnet.
Bei drei Mengen trägst du zuerst den Dreifachschnitt ein, danach die Bereiche, die zu jeweils genau zwei Mengen gehören. So überschreibst oder zählst du gemeinsame Elemente nicht versehentlich doppelt.
So vermeidest du doppelte Zählungen
Ein Venn-Diagramm hilft besonders bei Aufgaben mit „mindestens eine der beiden Eigenschaften“. Addierst du die Größen beider Mengen, zählst du jedes Element der Schnittmenge zweimal. Deshalb ziehst du den Schnitt einmal ab.
$$|A\cup B|=|A|+|B|-|A\cap B|$$
Ein Kartenspiel ohne Joker hat 52 Karten. Es gibt 4 Damen und 13 Herzen. Die Herzdame gehört zu beiden Mengen.
Zuerst addierst du $4+13=17$. Dabei wurde die Herzdame zweimal gezählt. Du ziehst sie deshalb einmal ab:
$$4+13-1=16$$
Es gibt 16 Karten, die Dame oder Herz sind. Die Wahrscheinlichkeit beträgt
$$\frac{16}{52}=\frac{4}{13}.$$
Die Antwort passt zum Sachzusammenhang: Die 16 günstigen Karten sind weniger als alle 52 Karten.
Venn oder Euler?
Ein Venn-Diagramm zeigt alle möglichen Überlappungsbereiche, auch wenn manche leer sind. Ein Euler-Diagramm zeigt nur die Beziehungen, die tatsächlich vorkommen. Venn-Diagramme eignen sich deshalb gut, wenn du keinen möglichen Bereich übersehen möchtest.
Bei mehr als drei Mengen wird die Darstellung schnell unübersichtlich. Außerdem ersetzt die Zeichnung nicht die Begründung oder Rechnung: Sie ordnet die Beziehungen und unterstützt dein Denken.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Venn-Diagramm
- Aufbau: Rechteck als Grundmenge, geschlossene Formen als Mengen, Überlappung für gemeinsame Elemente
- Mengenoperationen: und bedeutet Schnitt, oder bedeutet Vereinigung, nicht bedeutet Komplement, nur A bedeutet Differenz
- Vorgehen: gemeinsame Bereiche zuerst eintragen und jedes Element genau einem Bereich zuordnen
- Zählen: bei der Vereinigung den doppelt gezählten Schnitt einmal abziehen
- Grenzen: Flächengröße hat ohne Zahlen keine Mengenbedeutung und viele Mengen werden unübersichtlich
Abschluss-Check
Wenn du alle drei Abschlussfragen begründen kannst, kannst du Bereiche lesen, Mengenoperationen anwenden und Überschneidungen korrekt zählen.
