Beugung von Wellen einfach erklärt
Beugung bedeutet: Eine Welle breitet sich an einer Öffnung, Kante oder einem Hindernis auch in Richtungen aus, die im einfachen Strahlenmodell abgeschirmt wären. Besonders deutlich wird das, wenn die Größe des Beugungsobjekts ungefähr der Wellenlänge entspricht oder kleiner ist.
Du lernst, Beugung zu erkennen, mit dem Huygens-Prinzip zu erklären und die Minima eines Einzelspaltmusters zu berechnen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Woran erkennst du Beugung?
Stell dir Wasserwellen vor, die auf eine Wand mit einem schmalen Spalt treffen. Vor der Wand sind die Wellenfronten nahezu gerade. Hinter dem Spalt breiten sie sich fächerförmig aus. Die Wellen gelangen dadurch auch in den geometrischen Schatten der Wand.
Beugung
Beugung ist die wellentypische Richtungsänderung und Aufweitung an einer Öffnung, Kante oder einem Hindernis. Sie entsteht nicht durch den Übergang in einen anderen Stoff.
Beugung tritt bei unterschiedlichen Wellen auf:
- Wasserwellen werden hinter einem schmalen Spalt aufgeweitet.
- Schallwellen gelangen um Möbel oder Ecken herum.
- Licht breitet sich an sehr kleinen Öffnungen und Kanten in den geometrischen Schatten aus.
Wie auffällig die Beugung ist, hängt vom Verhältnis zwischen der Wellenlänge $\lambda$ und der charakteristischen Größe des Beugungsobjekts ab.
- Ist die Öffnung viel größer als $\lambda$, breitet sich die Welle überwiegend geradeaus aus.
- Ist die Öffnung von ähnlicher Größe wie $\lambda$, ist die Aufweitung deutlich.
- Je kleiner die Öffnung im Verhältnis zu $\lambda$ wird, desto größer ist gewöhnlich der Winkelbereich der gebeugten Welle.
Nicht die absolute Größe einer Öffnung entscheidet, sondern ihr Verhältnis zur Wellenlänge.
Beugung, Reflexion oder Brechung?
- Bei der Reflexion wird eine Welle an einer Grenzfläche zurückgeworfen.
- Bei der Brechung ändert sie beim Übergang in ein anderes Medium ihre Richtung und Ausbreitungsgeschwindigkeit.
- Bei der Beugung breitet sie sich an einer Begrenzung in zusätzliche Richtungen aus.
Wie erklärt das Huygens-Prinzip die Beugung?
Das Strahlenmodell beschreibt Licht häufig als geradlinig. Es erklärt aber nicht, warum Licht hinter einer schmalen Öffnung in einen geometrischen Schattenraum gelangt. Dafür brauchst du das Wellenmodell.
Huygens-Prinzip
Jeder Punkt einer Wellenfront kann als Ausgangspunkt einer neuen Elementarwelle betrachtet werden. Die Einhüllende dieser Elementarwellen bildet die nächste Wellenfront.
An einem schmalen Spalt läuft der Vorgang so ab:
- Die einfallende Wellenfront erreicht die Öffnung.
- Die Punkte innerhalb der Öffnung werden zu Ausgangspunkten von Elementarwellen.
- Diese Elementarwellen breiten sich auch schräg hinter dem Spalt aus.
- Sie überlagern sich und bilden gemeinsam die gebeugte Welle.
Die Überlagerung von Wellen heißt Interferenz. Treffen Wellen gleichphasig aufeinander, verstärken sich ihre Amplituden. Treffen ein Wellenberg und ein Wellental mit passenden, entgegengesetzten Phasen zusammen, schwächen sie sich ab oder löschen sich aus.
Für ein stabiles Hell-Dunkel-Muster müssen die beteiligten Teilwellen kohärent sein: Ihre Phasendifferenzen bleiben während der Beobachtung stabil. Monochromatisches Laserlicht eignet sich deshalb gut für Versuche.

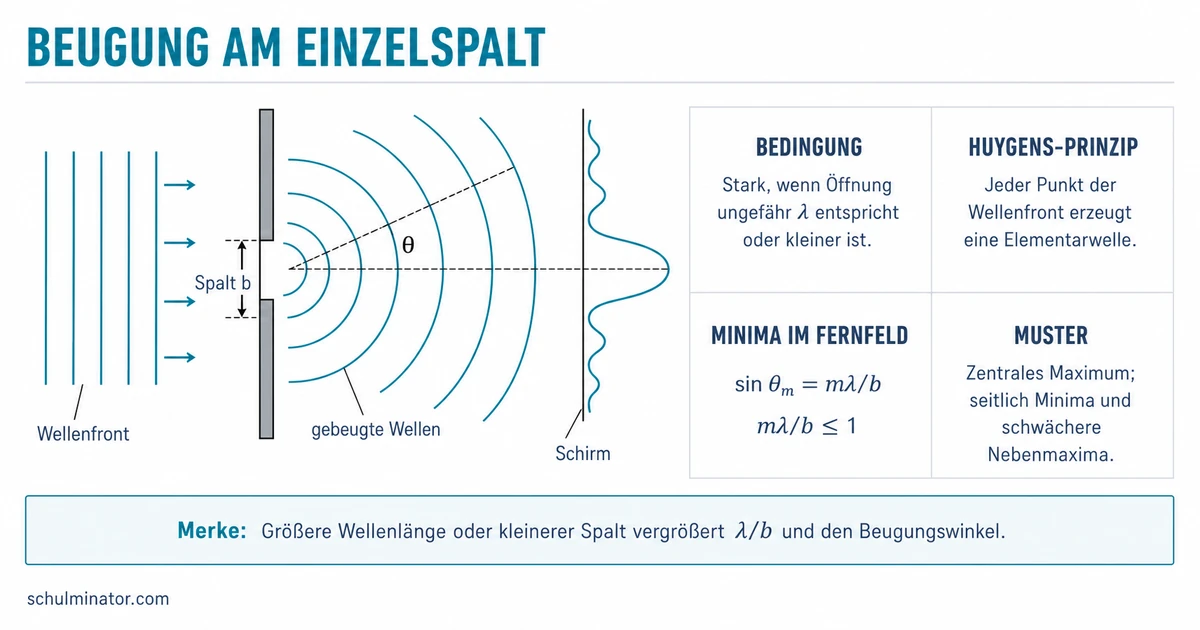

Am Einzelspalt treffen viele Elementarwellen auf einen Schirm. In der Mitte haben symmetrische Teilwellen gleiche Wege und verstärken sich. Unter bestimmten Winkeln unterscheiden sich ihre Wege so, dass sie sich paarweise auslöschen. Daher erscheinen ein helles zentrales Maximum und seitlich davon Minima sowie schwächere Nebenmaxima.
Wie berechnest du Minima am Einzelspalt?
Betrachte einen langen, schmalen Spalt mit der Breite $b$. Eine monochromatische Welle der Wellenlänge $\lambda$ fällt senkrecht darauf. Im Fernfeld liegen die Minima bei
$$\sin\theta_m=m\frac{\lambda}{b},\qquad m=1,2,3,\ldots$$
Dabei bedeuten:
- $\theta_m$: Winkel des Minimums zur Vorwärtsrichtung,
- $m$: Ordnung des Minimums,
- $\lambda$: Wellenlänge,
- $b$: Spaltbreite.
Die Minima treten symmetrisch auf beiden Seiten des zentralen Maximums auf. Für $m=1$ erhältst du die beiden ersten Minima.
Die Formel gilt nur für mögliche Winkel. Weil $|\sin\theta|\leq 1$ gilt, kann eine Ordnung nur auftreten, wenn $m\lambda/b\leq 1$ ist.
Laserlicht mit $\lambda=500\,\mathrm{nm}$ trifft auf einen Spalt der Breite $b=0{,}20\,\mathrm{mm}$. Gesucht ist der Winkel des ersten Minimums.
Zuerst wandelst du beide Größen in Meter um:
$$\lambda=500\cdot10^{-9}\,\mathrm{m},\qquad b=2{,}0\cdot10^{-4}\,\mathrm{m}$$
Für $m=1$ gilt:
$$\sin\theta_1=\frac{500\cdot10^{-9}}{2{,}0\cdot10^{-4}}=0{,}0025$$
Daraus folgt:
$$\theta_1=\arcsin(0{,}0025)\approx0{,}143^\circ$$
Steht der Schirm $L=2{,}0\,\mathrm{m}$ entfernt, beträgt der Abstand des ersten Minimums von der Mitte
$$x_1=L\tan\theta_1\approx5{,}0\,\mathrm{mm}.$$
Das zentrale Maximum liegt zwischen den Minima links und rechts. Es ist daher ungefähr $10{,}0\,\mathrm{mm}$ breit.
Kleinerer Spalt oder größere Wellenlänge bedeutet größeres $\lambda/b$, also einen größeren Beugungswinkel.
Typische Fehler
- Setze Wellenlänge und Spaltbreite in derselben Einheit ein.
- Die Formel beschreibt die Minima, nicht die Nebenmaxima.
- Vergiss den Ordnungsfaktor $m$ nicht.
- Die Breite des zentralen Maximums umfasst beide Seiten der Mitte.
Warum begrenzt Beugung die Auflösung?
Auch eine kreisförmige Öffnung beugt Licht. Statt eines idealen Bildpunkts entsteht eine helle Airy-Scheibe mit schwächeren Ringen. Das betrifft zum Beispiel Kameras, Mikroskope und Teleskope.
Für eine kreisförmige Öffnung mit Durchmesser $D$ liegt das erste Minimum bei
$$\sin\theta_{\min}=1{,}22\frac{\lambda}{D}.$$
Zwei weit entfernte Punktobjekte erzeugen zwei überlappende Airy-Muster. Nach dem Rayleigh-Kriterium gelten sie gerade noch als getrennt erkennbar, wenn das Hauptmaximum des einen Musters im ersten Minimum des anderen liegt.
Daraus folgen zwei wichtige Zusammenhänge:
- Ein größerer Öffnungsdurchmesser $D$ verkleinert den Beugungsfleck und verbessert die Auflösung.
- Eine größere Wellenlänge $\lambda$ vergrößert den Beugungsfleck und verschlechtert die Auflösung.
Für grünes Licht mit $\lambda=550\,\mathrm{nm}$ und eine Öffnung mit $D=5{,}0\,\mathrm{mm}$ gilt näherungsweise
$$\sin\theta_{\min}=1{,}22\cdot\frac{550\cdot10^{-9}}{5{,}0\cdot10^{-3}}\approx1{,}34\cdot10^{-4}.$$
Eine größere Öffnung würde diesen Winkel verkleinern. Zwei nahe Bildpunkte könnten dann besser getrennt werden.
Vertiefung: Nahfeld und Fernfeld unterscheiden
Ein Beugungsmuster hängt auch vom Abstand zwischen Öffnung und Beobachtungsebene ab.
Fresnel-Beugung
Bei der Fresnel- oder Nahfeldbeugung liegt der Schirm in endlichem Abstand. Die Krümmung und die unterschiedlichen Weglängen der Elementarwellen prägen das Muster deutlich.
Fraunhofer-Beugung
Bei der Fraunhofer- oder Fernfeldbeugung wird das Muster für sehr große Entfernungen oder in der Brennebene einer Sammellinse betrachtet. Die Einzelspaltformel für die Minima beschreibt diesen Bereich.
Für einen charakteristischen Öffnungsradius $\rho$ und den Beobachtungsabstand $L$ helfen die Größenvergleiche
$$\rho^2\gtrsim\lambda L\quad\text{für den Fresnel-Bereich}$$
und
$$\rho^2\ll\lambda L\quad\text{für den Fraunhofer-Bereich}.$$
Der Übergang ist fließend. Die Bedingungen sind daher keine scharfe Grenze.
Im Fernfeld entspricht die Feldamplitude des Musters mathematisch der Fourier-Transformierten der Öffnungsfunktion. Gemessen wird meist die Intensität, also das Betragsquadrat der Feldamplitude.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Beugung
- tritt an Öffnungen, Kanten und Hindernissen auf
- wird bei vergleichbarer Wellenlänge besonders deutlich
- folgt im Wellenmodell aus Elementarwellen
- erzeugt durch Interferenz Maxima und Minima
- besitzt am Einzelspalt Minima mit $\sin\theta_m=m\lambda/b$
- erzeugt an Kreisöffnungen eine Airy-Scheibe
- begrenzt die Auflösung optischer Instrumente
Abschluss-Check
Du hast das Thema verstanden, wenn du in einer neuen Situation zuerst Wellenlänge und Größe des Beugungsobjekts vergleichst, das entstehende Muster mit Elementarwellen und Interferenz erklärst und anschließend die passende Formel mit ihren Bedingungen auswählst.
