Einfacher Stromkreis in der Grundschule
Eine Lampe kann nur leuchten, wenn Batterie, Kabel und Lampe einen geschlossenen Stromkreis bilden. Gibt es irgendwo eine Unterbrechung, leuchtet sie nicht. Ein Schalter kann den Stromkreis gezielt öffnen oder schließen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Wann leuchtet die Lampe?
Stell dir Batterie, Kabel und Lampe als Teile eines Weges vor. Nur wenn alle Teile ohne Lücke miteinander verbunden sind, ist der Weg geschlossen.
Geschlossener Stromkreis
In einem geschlossenen Stromkreis sind alle benötigten Bauteile ohne Unterbrechung verbunden. Dann kann elektrischer Strom fließen und die Lampe leuchten.
Eine lose Verbindung oder ein geöffneter Schalter unterbricht den Weg. Dann fließt kein Strom durch den vollständigen Stromkreis und die Lampe bleibt aus.
Eine Batterie, eine Lampe und die Kabel sind vollständig miteinander verbunden. Die Lampe leuchtet.
Wird eine Kabelverbindung gelöst, entsteht eine Lücke. Der Stromkreis ist nun unterbrochen und die Lampe erlischt.
Geschlossen bedeutet: Die Lampe kann leuchten. Unterbrochen bedeutet: Die Lampe bleibt aus.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Eine Lampe kann leuchten, wenn der Stromkreis ist. Ein geöffneter Schalter erzeugt eine . Kabel helfen dabei, die Bauteile miteinander zu .
Wie steuert ein Schalter den Stromkreis?
Ein Schalter verändert die Verbindung im Stromkreis.
- Ein geschlossener Schalter stellt die Verbindung her.
- Ein geöffneter Schalter unterbricht die Verbindung.
Der Schalter erzeugt den Strom nicht. Er entscheidet nur, ob der Weg geschlossen oder unterbrochen ist.
Batterie, Kabel, Lampe und Schalter sind miteinander verbunden.
- Der Schalter ist geöffnet: Im Weg liegt eine Lücke, deshalb bleibt die Lampe aus.
- Der Schalter wird geschlossen: Die Lücke verschwindet, deshalb kann die Lampe leuchten.
Wie arbeitest du sicher?
Für Schulversuche verwendest du nur dafür bereitgestellte Bauteile mit Kleinspannung, zum Beispiel einen passenden Batteriestromkreis. Verwende niemals eine Steckdose oder andere Anschlüsse mit Netzspannung.
Netzspannung ist gefährlich. Ein Batteriestromkreis für den Unterricht und eine Steckdose sind nicht dasselbe. Versuche an Steckdosen gehören nicht zu einem einfachen Stromkreisversuch.
Gehe beim Untersuchen geordnet vor:
- Nutze nur die bereitgestellten Bauteile.
- Verfolge den Weg durch Batterie, Kabel, Lampe und gegebenenfalls Schalter.
- Suche nach einer Lücke, wenn die Lampe nicht leuchtet.
- Verändere nur den Kleinspannungsaufbau, niemals eine Steckdose.
Welche Materialien leiten elektrischen Strom?
Ein Material kann eine Lücke in einer Testschaltung schließen. Leuchtet die Lampe dabei, leitet das Material den elektrischen Strom ausreichend für diesen Test.
Leiter und Nichtleiter
Ein Leiter lässt elektrischen Strom gut fließen. Metalle sind typische Leiter.
Ein Nichtleiter leitet elektrischen Strom schlecht. Kunststoffe sind typische Nichtleiter.
So führst du einen Leitfähigkeitstest durch:
- Prüfe zuerst, ob der Batteriestromkreis mit geschlossener Verbindung funktioniert.
- Erzeuge eine Lücke an der vorgesehenen Teststelle.
- Setze das zu prüfende Material in diese Lücke ein.
- Beobachte die Lampe.
- Ordne das Material anhand der Beobachtung ein.
Du setzt ein Metallstück in die Teststelle ein. Die Lampe leuchtet. Das Metallstück schließt die Lücke und ist in diesem Test ein Leiter.
Danach setzt du ein Kunststoffstück ein. Die Lampe bleibt aus, obwohl der übrige Aufbau unverändert funktioniert. Das Kunststoffstück ist in diesem Test ein Nichtleiter.
Die Beobachtung ist nur aussagekräftig, wenn der übrige Stromkreis funktioniert und das Material die Teststellen wirklich berührt.
Wie wird aus dem Aufbau eine einfache Darstellung?
Ein Foto kann Verbindungen verdecken. Eine vereinfachte Darstellung zeigt deshalb vor allem die Bauteile und ihren Verbindungsweg. In richtigen Schaltplänen werden dafür festgelegte Schaltsymbole verwendet.
Ohne diese Symbole kannst du den Weg zunächst mit beschrifteten Bauteilen darstellen:
[Batterie] — [Schalter] — [Lampe] — zurück zur [Batterie]
Diese Lernskizze zeigt einen geschlossenen Weg. Beim geöffneten Schalter liegt an der Stelle des Schalters eine Unterbrechung vor.

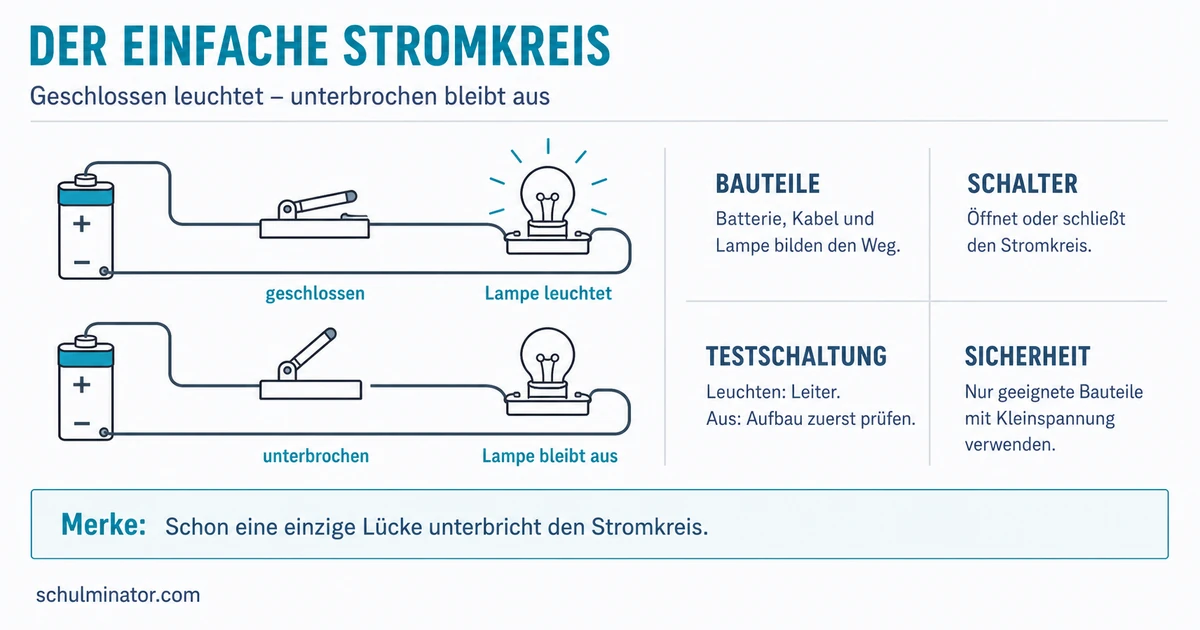

In einem realen Aufbau siehst du eine Batterie, mehrere Kabel, einen Schalter und eine Lampe.
Für die vereinfachte Darstellung gehst du so vor:
- Notiere jedes wichtige Bauteil einmal.
- Verfolge, welche Bauteile miteinander verbunden sind.
- Schließe den dargestellten Weg wieder an der Batterie.
- Kennzeichne, ob der Schalter geöffnet oder geschlossen ist.
Entscheidend ist nicht, wie lang oder gebogen die echten Kabel sind. Entscheidend sind die Verbindungen.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Einfacher Stromkreis
- Geschlossener Weg: Lampe kann leuchten
- Unterbrechung: Lampe bleibt aus
- Schalter: öffnet oder schließt den Weg
- Materialtest: unterscheidet Leiter und Nichtleiter
- Vereinfachte Darstellung: zeigt Bauteile und Verbindungen
- Sicherheit: Kleinspannung statt Netzspannung
Abschluss-Check
Wenn du einen unbekannten Aufbau untersuchst, frage dich immer in dieser Reihenfolge: Ist der Versuch sicher? Ist der Weg geschlossen? Welche Aufgabe hat der Schalter? Welche Verbindungen zeigt die vereinfachte Darstellung?
