Leiter und Nichtleiter sicher unterscheiden
Ein Leiter lässt elektrischen Strom gut fließen. Ein Nichtleiter oder Isolator leitet ihn nur sehr schlecht. Mit einer batteriebetriebenen Prüfschaltung kannst du Materialien unterscheiden: Leuchtet die Lampe, leitet die Probe unter den Versuchsbedingungen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Warum ein Kabel zwei Materialarten braucht
Ein Stromkabel erfüllt zwei verschiedene Aufgaben:
- Im Inneren transportiert ein leitendes Material den Strom.
- Außen trennt eine isolierende Hülle den Leiter von seiner Umgebung.
Elektrischer Leiter
Ein elektrischer Leiter ist ein Material, durch das Strom gut fließen kann. Typische Leiter sind Kupfer, Aluminium und Eisen. Auch Graphit, wie es in einer Bleistiftmine vorkommt, kann leiten.
Elektrischer Nichtleiter
Ein elektrischer Nichtleiter leitet Strom gar nicht oder nur so schlecht, dass eine einfache Prüfschaltung keinen Strom anzeigt. Nichtleiter heißen auch Isolatoren. Beispiele sind Kunststoff, Glas, Porzellan und Keramik.
Leiter transportieren Strom. Isolatoren trennen leitende Teile und schützen vor Berührung.

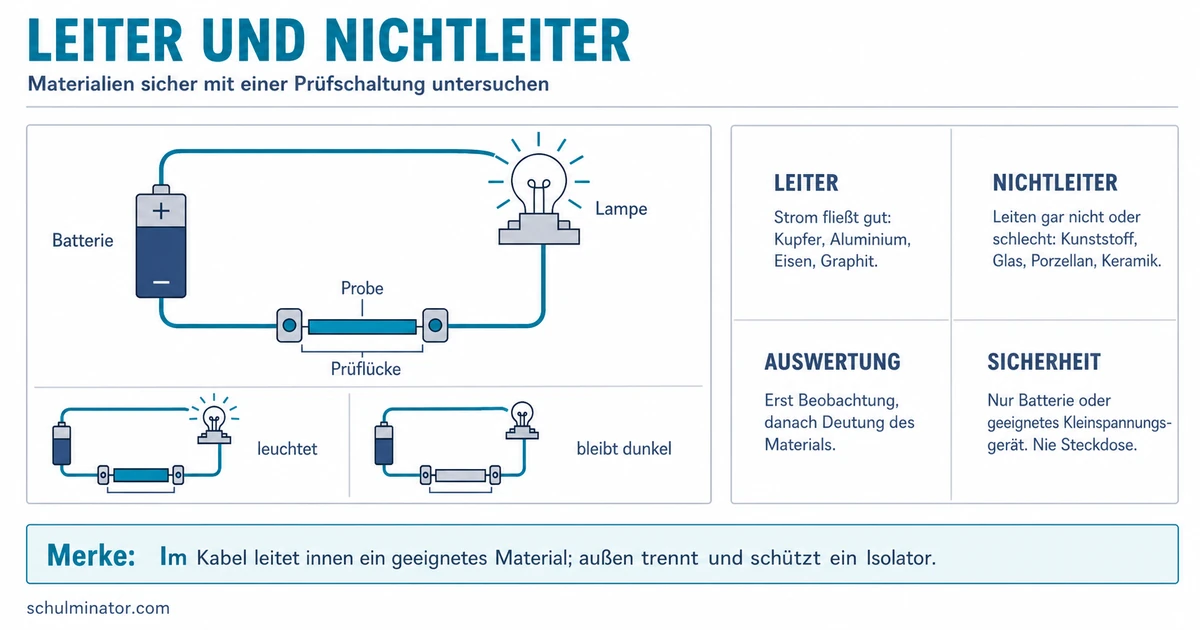

So funktioniert die Prüfschaltung
Für den Test brauchst du eine Batterie oder ein Kleinspannungsnetzgerät, eine kleine Lampe, Kabel und eine Prüflücke. Die Probe wird in die Lücke eingesetzt.
- Baue Batterie, Lampe und Kabel zu einem Stromkreis mit einer offenen Prüflücke auf.
- Setze die Materialprobe so ein, dass sie beide Seiten der Lücke berührt.
- Schließe den Schalter, falls deine Schaltung einen besitzt.
- Beobachte die Lampe.
- Öffne den Stromkreis wieder und tausche die Probe aus.
Du setzt ein Stück Kupfer in die Prüflücke. Die Lampe leuchtet. Daraus deutest du: Das Kupfer schließt den Stromkreis und leitet.
Danach setzt du ein Stück Kunststoff ein. Die Lampe bleibt dunkel. In dieser Prüfschaltung wird kein ausreichender Strom angezeigt. Du ordnest den Kunststoff als Nichtleiter ein.
Sicherheitsregel: Verwende ausschließlich Batterien oder geeignete Kleinspannungsgeräte. Verbinde eine Prüfschaltung niemals mit einer Steckdose. Berühre keine beschädigten elektrischen Leitungen und teste niemals Menschen oder Tiere.
Beobachtung und Deutung richtig trennen
Beim Experiment ist eine Beobachtung das, was du unmittelbar wahrnimmst. Die Deutung erklärt, was diese Beobachtung für die Forschungsfrage bedeutet.
| Probe | Beobachtung | Deutung in der Prüfschaltung |
|---|---|---|
| Kupfer | Lampe leuchtet | Kupfer ist ein Leiter. |
| Aluminium | Lampe leuchtet | Aluminium ist ein Leiter. |
| Graphit | Lampe leuchtet | Graphit ist ein Leiter. |
| Kunststoff | Lampe bleibt dunkel | Kunststoff ist ein Nichtleiter. |
| Glas | Lampe bleibt dunkel | Glas ist ein Nichtleiter. |
| Porzellan | Lampe bleibt dunkel | Porzellan ist ein Nichtleiter. |
Schreibe zuerst: „Die Lampe leuchtet“ oder „Die Lampe bleibt dunkel.“ Ordne das Material erst danach als Leiter oder Nichtleiter ein.
Eine Glühlampe ist nur ein grober Stromanzeiger. Sie kann dunkel bleiben, obwohl ein sehr kleiner Strom fließt. Ein Amperemeter kann kleinere Ströme anzeigen. Deshalb lautet die sorgfältige Deutung bei einer dunklen Lampe: Unter diesen Versuchsbedingungen zeigt die Lampe keinen ausreichenden Strom an.
Gegenstände bestehen oft aus mehreren Materialien
Ordne nicht vorschnell einen ganzen Gegenstand ein. Entscheidend ist das Material an der Stelle, die beide Kontakte berührt.
Eine Schere besitzt Metallklingen und häufig Kunststoffgriffe.
- Berühren die Prüfkabel die Metallklinge, kann die Lampe leuchten.
- Berühren sie nur die Kunststoffgriffe, bleibt die Lampe dunkel.
Die Schere ist deshalb nicht einfach „ein Leiter“ oder „ein Nichtleiter“. Ihre einzelnen Teile bestehen aus Materialien mit unterschiedlichen Eigenschaften.
Auch die Bedingungen können eine Rolle spielen. Salzwasser leitet, weil gelöste Salze bewegliche geladene Teilchen bereitstellen. Destilliertes, salzfreies Wasser wird in der einfachen Einteilung als Isolator betrachtet. Trockene Luft isoliert normalerweise; bei sehr hoher Spannung kann sie jedoch leitfähig werden, etwa bei einem Blitz.
Feuchtigkeit kann ein Versuchsergebnis verändern. Der menschliche Körper leitet wegen seines Wassers und der darin gelösten Salze. Das ist ein weiterer Grund, ausschließlich sichere Kleinspannung zu verwenden und den Körper nie als Probe einzusetzen.
Ein geeignetes Material auswählen
Ein Testergebnis allein entscheidet noch nicht, ob ein Material für eine Aufgabe geeignet ist. Du musst auch die Anforderungen beachten.
Für eine Leitung in einem ungefährlichen Modell mit Batterie sollte das Material:
- gut leiten,
- sich passend formen lassen,
- ausreichend stabil sein.
Für die Trennung leitender Teile sollte das Material:
- in der Prüfschaltung isolieren,
- die leitenden Stellen vollständig abdecken,
- für die konkrete Anwendung geeignet sein.
Für die elektrische Verbindung in einem Modellhaus wählst du Kupfer statt Graphit. Beide leiten, doch Kupfer lässt sich biegen und ist weniger zerbrechlich.
Für die Hülle verwendest du geeigneten Kunststoff. Er isoliert und kann den Leiter umschließen. Papier oder Wolle können zwar bei einem trockenen Kleinspannungsmodell als Nichtleiter erscheinen, sind aber kein Ersatz für eine geprüfte Kabelisolierung an elektrischen Anlagen.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Leiter und Nichtleiter
- Leiter: Kupfer, Aluminium, Eisen, Graphit
- Nichtleiter: Kunststoff, Glas, Porzellan, Keramik
- Prüfschaltung: Probe schließt die Prüflücke
- Auswertung: Beobachtung zuerst, Deutung danach
- Grenze: Dunkle Lampe schließt einen kleinen Strom nicht sicher aus
- Anwendung: innen leiten, außen isolieren
- Sicherheit: nur Batterie oder geeignete Kleinspannung
Abschluss-Check
Du kannst Materialien nun sicher prüfen, Beobachtungen von Deutungen trennen und eine Materialwahl mit ihrer elektrischen Aufgabe begründen.
