Stromkreis einfach erklärt: Aufbau und Sicherheit
Eine Lampe leuchtet nur, wenn Batterie, Leitungen und Lampe einen geschlossenen Stromkreis bilden. Schon eine einzige Lücke unterbricht den Weg. Auf dieser Seite lernst du, einen Stromkreis zu prüfen, Materialien zu testen, Schaltpläne zu lesen und sicher mit einer Batterie zu experimentieren.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Vom Bauteil zum geschlossenen Kreis
Stell dir eine Batterie, eine Lampe und zwei Kabel vor. Ein Kabel verbindet einen Pol der Batterie mit einer Seite der Lampe. Das zweite Kabel führt von der anderen Lampenseite zum anderen Batteriepol zurück. Erst dann ist der Weg vollständig.
Stromkreis

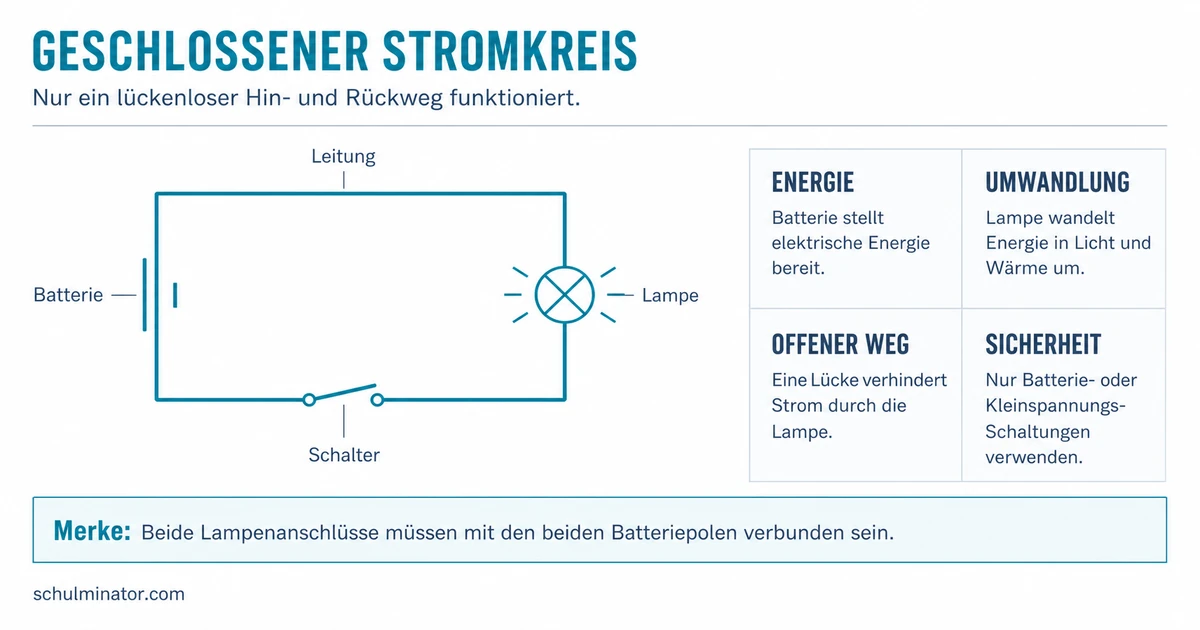

Ein Stromkreis ist ein geschlossener Weg aus elektrischen Leitern. Ein einfacher Stromkreis braucht mindestens eine Spannungsquelle wie eine Batterie, Leitungen und einen Verbraucher wie eine Lampe.
Die Batterie stellt die elektrische Energie bereit. Die Leitungen verbinden die Bauteile. Die Lampe wandelt einen Teil der übertragenen elektrischen Energie in Licht und Wärme um.
Mila verbindet nur ein Kabel von der Batterie zur Lampe. Die Lampe bleibt dunkel, denn es fehlt die Rückleitung zum zweiten Batteriepol. Erst mit dem zweiten Kabel entsteht ein geschlossener Weg.
Offen, geschlossen und geschaltet
Ein geschlossener Stromkreis hat keine Unterbrechung. In einem offenen Stromkreis gibt es mindestens eine Lücke. Dann fließt kein Strom durch die Lampe und sie bleibt dunkel.
Ein Schalter erzeugt oder beseitigt diese Lücke gezielt:
- Schalter geschlossen: Der Weg ist vollständig, die Lampe kann leuchten.
- Schalter offen: Der Weg ist unterbrochen, die Lampe bleibt aus.
Prüfe bei einer dunklen Lampe den ganzen Weg: Sind beide Batteriepole über Leitungen und Lampe lückenlos miteinander verbunden?
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Bei einem Schalter ist der Stromweg vollständig. Eine Unterbrechung macht den Stromkreis . Zum gezielten Ein- und Ausschalten dient ein .
Leiter und Nichtleiter sicher prüfen
Ein Leiter ist ein Material, durch das elektrischer Strom fließen kann. Metalle wie Kupfer oder Eisen sind Leiter. Ein Nichtleiter lässt Strom nicht oder nur sehr schlecht fließen. Trockener Kunststoff und Glas sind typische Nichtleiter und werden auch Isolatoren genannt.
Mit einer Testschaltung kannst du ein Material als Teil des Stromwegs einsetzen. Verwende dafür ausschließlich eine von der Lehrkraft bereitgestellte Batterie- oder Kleinspannungs-Schaltung.
- Öffne den Stromkreis an einer vorgesehenen Stelle.
- Setze das Teststück so ein, dass es beide freien Kontakte berührt.
- Leuchtet die Lampe, schließt das Material den Weg und leitet in diesem Versuch.
- Bleibt die Lampe dunkel, kann das Teststück ein Nichtleiter sein. Prüfe zusätzlich, ob alle Kontakte fest sitzen und die Lampe funktioniert.
Du testest nacheinander eine blanke Büroklammer aus Metall und ein trockenes Kunststofflineal. Mit der Büroklammer leuchtet die Lampe: Sie schließt die Lücke als Leiter. Mit dem Kunststofflineal bleibt die Lampe dunkel: Es schließt den Stromweg nicht leitend.
Einen Stromkreis als Schaltplan darstellen
Ein Foto zeigt oft Kabelgewirr und verdeckte Anschlüsse. Ein Schaltplan zeigt dagegen nur die wichtigen Bauteile und ihre elektrischen Verbindungen. Dafür verwendet man festgelegte Schaltzeichen.
Wichtige Zeichen kannst du so erkennen:
- Batterie: ein langer und ein kurzer paralleler Strich; der lange Strich kennzeichnet den Pluspol, der kurze den Minuspol.
- Lampe: ein Kreis mit einem Kreuz darin.
- Leitung: eine gerade Linie.
- Schalter: sein Zeichen zeigt, ob die Verbindung offen oder geschlossen ist.
So überträgst du einen Aufbau:
- Notiere alle vorhandenen Bauteile.
- Beginne mit der Batterie.
- Zeichne die weiteren Bauteile in der Reihenfolge ihrer Verbindung.
- Verbinde sie mit waagerechten und senkrechten Linien.
- Prüfe, ob jede beabsichtigte Verbindung geschlossen ist und keine unbeabsichtigte Lücke bleibt.
Ein Schaltplan zeigt die elektrische Verbindung, nicht die genaue Lage auf dem Tisch. Zwei verschieden aussehende Aufbauten können deshalb denselben Schaltplan haben.
Ein Weg oder mehrere Zweige
Mit zwei Lampen kann ein Stromkreis unterschiedlich aufgebaut sein.
Reihenschaltung
Bei einer Reihenschaltung liegen die Verbraucher hintereinander in einem einzigen Stromweg. Wird eine Lampe entfernt oder fällt sie so aus, dass der Weg unterbrochen ist, ist der einzige Weg offen und beide Lampen bleiben dunkel.
Parallelschaltung
Bei einer Parallelschaltung liegt jede Lampe in einem eigenen Zweig. Wird ein Zweig unterbrochen, kann der andere Zweig weiterhin einen geschlossenen Stromweg bilden.
Zwei Lampen sollen so verbunden werden, dass eine weiterleuchtet, wenn der Stromweg durch die andere unterbrochen wird. Eine Reihenschaltung erfüllt das nicht, weil sie nur einen Weg hat. In einer Parallelschaltung besitzt jede Lampe einen eigenen Zweig; deshalb ist sie für diese Aufgabe passend.
Sicher experimentieren und Kurzschlüsse vermeiden
Experimente gehören nur an dafür vorgesehene Batterie- oder Kleinspannungs-Schaltungen. Steckdosen und Netzspannung sind keine Experimentierquelle. Stecke niemals Drähte oder Gegenstände in eine Steckdose und öffne keine Geräte.
Kurzschluss
Bei einem Kurzschluss sind die beiden Pole einer Spannungsquelle nahezu direkt durch einen sehr gut leitenden Weg verbunden, ohne dass der vorgesehene Verbraucher den Strom begrenzt. Dabei können Leitungen und Batterie stark belastet und warm werden.
Darum gilt:
- Baue nur nach einer geprüften Anleitung auf.
- Verbinde die Batteriepole nie direkt mit einem Draht.
- Öffne den Schalter, bevor du den Aufbau veränderst.
- Trenne die Batterie sofort, wenn etwas warm wird, riecht oder beschädigt aussieht, und informiere die Lehrkraft.
- Sicherungen schützen Bauteile, indem sie einen Stromkreis bei zu großem Strom unterbrechen können. Sie ersetzen aber keine sichere Arbeitsweise.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Stromkreis
- braucht: Spannungsquelle, Leitungen, Verbraucher
- funktioniert: nur als geschlossener Weg
- wird gesteuert: durch einen Schalter
- wird geprüft: mit Kontakten und Leitfähigkeit
- wird dargestellt: als Schaltplan
- hat Anordnungen: Reihe oder parallel
- bleibt sicher: mit Batterie, Anleitung und ohne Kurzschluss
