Elektronik: Bauteile, Ohmsches Gesetz und Messen

Elektronik steckt zum Beispiel in Smartphones, Autos, Haushaltsgeräten und Mikrocontroller-Projekten. In all diesen Anwendungen übernehmen Bauteile bestimmte Aufgaben: Sie begrenzen Ströme, speichern Energie, schalten Signale oder lassen Strom bevorzugt in einer Richtung fließen.

Elektronik und Elektrotechnik überschneiden sich. Elektronik behandelt häufig kleinere Signale und präzise Steuerungen. In der Elektrotechnik stehen oft höhere Spannungen, größere Leistungen und die Versorgung mit elektrischer Energie im Mittelpunkt. Das ist eine Orientierung, keine scharfe Grenze.

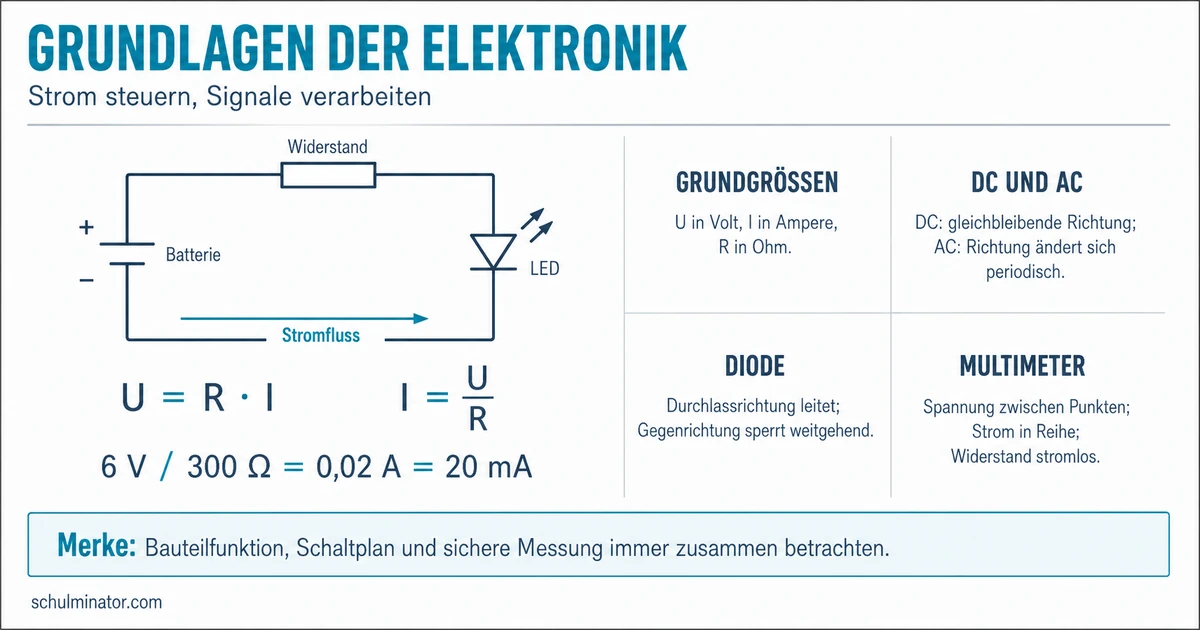

Drei Größen helfen dir, einen einfachen Stromkreis zu beschreiben:

• Die Spannung $U$ wird in Volt (V) angegeben.
• Die Stromstärke $I$ wird in Ampere (A) angegeben.
• Der Widerstand $R$ wird in Ohm ($\Omega$) angegeben und beschreibt, wie stark ein Bauteil den Stromfluss begrenzt.

Für einen ohmschen Widerstand gilt bei gleichbleibenden Bedingungen das Ohmsche Gesetz:

$$U = R \cdot I$$

Möchtest du die Stromstärke bestimmen, teilst du beide Seiten durch den Widerstand:

$$I = \frac{U}{R}$$

Bauteile lassen sich zuerst nach ihrer Funktion unterscheiden:

• Ein Widerstand begrenzt den Stromfluss.
• Ein Kondensator speichert elektrische Energie kurzfristig.
• Eine Spule erzeugt ein Magnetfeld und reagiert auf Wechselstrom.
• Eine Diode leitet in Durchlassrichtung und sperrt in Gegenrichtung weitgehend.
• Ein Transistor kann elektrische Signale schalten oder verstärken.
• Eine integrierte Schaltung, kurz IC, vereint viele Bauteile auf einem Chip.

Bei einer Diode musst du drei Betrachtungsebenen auseinanderhalten: Die Bauteilfunktion sagt, was die Diode in der Schaltung tut. Das Schaltsymbol stellt sie im Schaltplan dar. Ein mikroskopisches Modell erklärt Vorgänge im Inneren des Halbleiters. Für den Einstieg genügt das Funktionsmodell mit Durchlass- und Gegenrichtung.

Bei Gleichstrom, kurz DC, bleibt die Stromrichtung gleich. Eine Batterie ist ein typisches Beispiel für eine Gleichstromquelle. Viele Mikrocontroller-Projekte arbeiten mit Gleichstrom.

Bei Wechselstrom, kurz AC, ändert sich die Stromrichtung periodisch. Das Stromnetz im Haushalt arbeitet mit Wechselstrom.

Diese Unterscheidung verhindert einen häufigen Fehler: Ein Bauteilsymbol erklärt nicht automatisch die Funktion des Bauteils. Du musst sowohl das Symbol erkennen als auch die Verbindungen und die Aufgabe des Bauteils untersuchen.

Ein Multimeter kann je nach Ausstattung Spannung, Stromstärke und Widerstand messen. Manche Geräte bieten zusätzlich Diodentest, Durchgangsprüfung, Kapazitätsmessung oder Frequenzmessung.

Vor jeder Messung entscheidest du drei Dinge:

1. Welche Größe soll gemessen werden? Stelle Spannung, Stromstärke oder Widerstand ein.
2. Welcher Messbereich passt? Wähle bei manueller Bereichswahl zunächst einen ausreichend großen Bereich.
3. Welche Buchsen sind richtig? Für eine Strommessung ist meist eine besondere Ampere-Buchse nötig.

Für die Verschaltung gelten unterschiedliche Regeln:

• Eine Spannung misst du zwischen zwei Punkten einer Schaltung.
• Für eine Strommessung wird das Multimeter in Reihe in den Stromkreis eingefügt, sodass der zu messende Strom durch das Gerät fließt.
• Einen Widerstand misst du nur in einer stromlosen Schaltung. Das Bauteil sollte dafür möglichst ausgebaut oder von störenden Verbindungen getrennt sein.

Messungen an Steckdosen oder anderen Netzspannungsanlagen gehören nicht zu einem schulischen oder privaten Einsteigerexperiment. Verwende für Übungen nur dafür vorgesehene, ungefährliche Kleinspannungsquellen und beachte die Anleitung des Messgeräts.

Du hast den Kern verstanden, wenn du Bauteilfunktionen nicht nur aufzählen, sondern mit einer Schaltung, einer Berechnung oder einer passenden Messentscheidung verbinden kannst.
