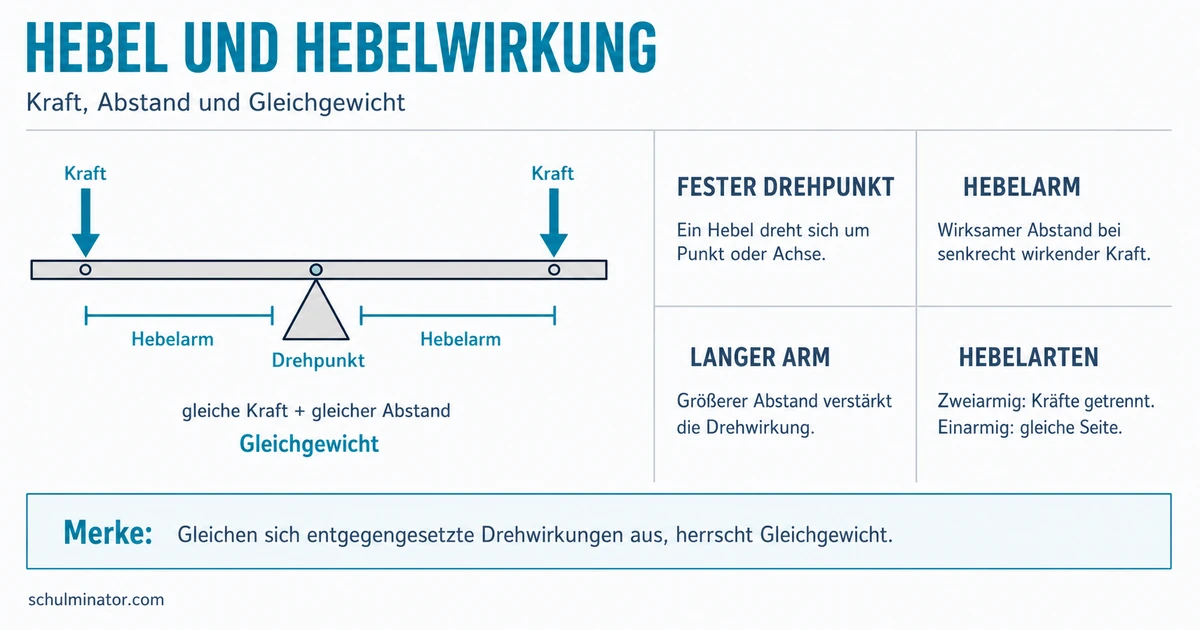

Hebel in der Grundschule: Wirkung verstehen
Mit einem Hebel kannst du eine Last leichter bewegen. Entscheidend sind der Drehpunkt und der Abstand zwischen diesem Punkt und der angreifenden Kraft: Je größer der Abstand ist, desto stärker ist die Hebelwirkung.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Woran erkennst du einen Hebel?
Stell dir eine Wippe vor. Das Brett kann sich um seine Mitte drehen. Das Brett ist der Hebel, die drehbare Mitte der Drehpunkt.
Hebel
Ein Hebel ist ein fester Körper, der sich um einen festen Punkt oder eine feste Achse drehen kann. Diesen Punkt nennt man Drehpunkt oder Angelpunkt.
Wippe, Schere, Nussknacker, Schraubenschlüssel und Tür nutzen das Hebelprinzip. Ein frei rollender Ball ist dagegen kein Hebel: Ihm fehlt der feste Drehpunkt.
Bei einer Tür bilden die Scharniere die Drehachse. Die Tür selbst ist der Hebel. Deine Hand übt die Kraft aus.
Warum hilft ein großer Abstand?
Probiere es gedanklich an einer Tür: Drückst du weit von den Scharnieren entfernt, lässt sie sich leicht öffnen. Drückst du direkt neben den Scharnieren, brauchst du mehr Kraft.
Der Abstand vom Drehpunkt bestimmt also mit, wie stark eine Kraft den Hebel drehen kann. Diesen wirksamen Abstand nennt man bei einer senkrecht angreifenden Kraft Hebelarm.
Je länger der Hebelarm ist, desto stärker ist die Drehwirkung derselben Kraft.
Eine schwere Bank soll mit einer Stange angehoben werden. Liegt der Drehpunkt nahe bei der Bank und drückst du am weit entfernten Ende der Stange, ist der Kraftarm lang. Dadurch benötigst du weniger Kraft als bei einem Drehpunkt nahe an deiner Hand.
Wann bleibt eine Wippe im Gleichgewicht?
Eine Wippe ist im Gleichgewicht, wenn sich die Drehwirkungen beider Seiten ausgleichen. Dann kippt sie zu keiner Seite.
Bei zwei gleich schweren Kindern gelingt das, wenn beide gleich weit vom Drehpunkt entfernt sitzen. Sitzt eines weiter außen, wirkt seine Seite stärker und sinkt nach unten.
Bei unterschiedlich schweren Kindern kann das schwerere Kind näher zur Mitte rücken. Sein kleinerer Abstand kann die größere Gewichtskraft ausgleichen.
Kraftwirkung und Bewegung sind nicht dasselbe: Auf beide Seiten einer ausgeglichenen Wippe wirken Kräfte. Trotzdem bewegt sie sich nicht, weil sich ihre Drehwirkungen ausgleichen.
Kraftpfeile zeigen, wohin eine Kraft wirkt. Ein Pfeil nach unten ↓ kann zum Beispiel die Gewichtskraft eines Kindes darstellen. Der Pfeil zeigt die Kraftwirkung, nicht automatisch die Bewegung der Wippe.
Links und rechts sitzt je ein gleich schweres Kind im gleichen Abstand zur Mitte. Auf beiden Seiten kannst du einen gleich langen Pfeil nach unten zeichnen. Die Wirkungen sind ausgeglichen: Die Wippe bleibt waagerecht.
Wie nutzen Werkzeuge das Hebelprinzip?
Bei einem zweiarmigen Hebel liegen die angreifenden Kräfte auf verschiedenen Seiten des Drehpunkts. Wippe und Schere sind Beispiele.
Bei einem einarmigen Hebel liegen die Kraftangriffspunkte auf derselben Seite des Drehpunkts. Ein Nussknacker ist ein Beispiel: Die Nuss liegt nahe am Gelenk, während deine Hand weit davon entfernt drückt.
Untersuche einen Nussknacker:
- Das Gelenk ist der Drehpunkt.
- Die Nuss liegt nahe am Drehpunkt.
- Deine Hand drückt weiter außen auf die Griffe.
- Der lange Kraftarm verstärkt die Wirkung deiner Handkraft auf die Nuss.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Bei einer Schere ist die Schraube der . Drückst du bei einer Tür weit von den Scharnieren entfernt, ist der Hebelarm . Beim Nussknacker liegt die Nuss Gelenk. Eine waagerechte Wippe befindet sich bei ausgeglichenen Wirkungen im .
Wie kannst du die Hebelwirkung untersuchen?
Für einen einfachen Versuch brauchst du ein Lineal, ein quaderförmiges Holzstück, zwei gleichartige kleine Kästchen und mehrere gleichartige große Nägel. Die Nägel bleiben in den Kästchen.
- Lege das Lineal quer auf das Holzstück. Das Holzstück bildet den Drehpunkt.
- Verschiebe das Lineal, bis es ohne Kästchen möglichst waagerecht liegt.
- Lege in jedes Kästchen einen gleichartigen Nagel.
- Stelle die Kästchen zunächst in gleichem Abstand auf verschiedene Seiten des Drehpunkts.
- Rücke nur ein Kästchen weiter nach außen. Beobachte, welche Seite sinkt.
- Schiebe dieses Kästchen wieder zur Mitte, bis das Lineal möglichst waagerecht liegt.
Sind Inhalt und Abstand auf beiden Seiten gleich, erwartest du Gleichgewicht. Rückt nur ein Kästchen weiter nach außen, wird seine Hebelwirkung größer. Diese Seite sollte sinken.
Falls das Lineal schon zu Beginn schief liegt, gleiche zuerst sein eigenes Gewicht aus. Verändere danach immer nur eine Sache. So erkennst du, ob der Abstand die Beobachtung verursacht hat.
Ein fairer Versuch verändert nur eine Bedingung: Hier bleibt die Last gleich, während du den Abstand zum Drehpunkt änderst.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Hebelwirkung
- Drehpunkt: Ort der Drehung
- Kraft: wirkt in eine Richtung
- Hebelarm: Abstand beeinflusst die Wirkung
- Gleichgewicht: Wirkungen gleichen sich aus
- Bewegung: eine Wirkung überwiegt
- Anwendungen: Wippe, Tür, Schere, Nussknacker
Abschluss-Check
Du erkennst einen Hebel am festen Drehpunkt. Um seine Wirkung vorherzusagen, vergleichst du die Abstände der Kräfte zum Drehpunkt: Ein größerer Abstand verstärkt die Drehwirkung. Sind die entgegengesetzten Wirkungen gleich groß, bleibt der Hebel im Gleichgewicht.
