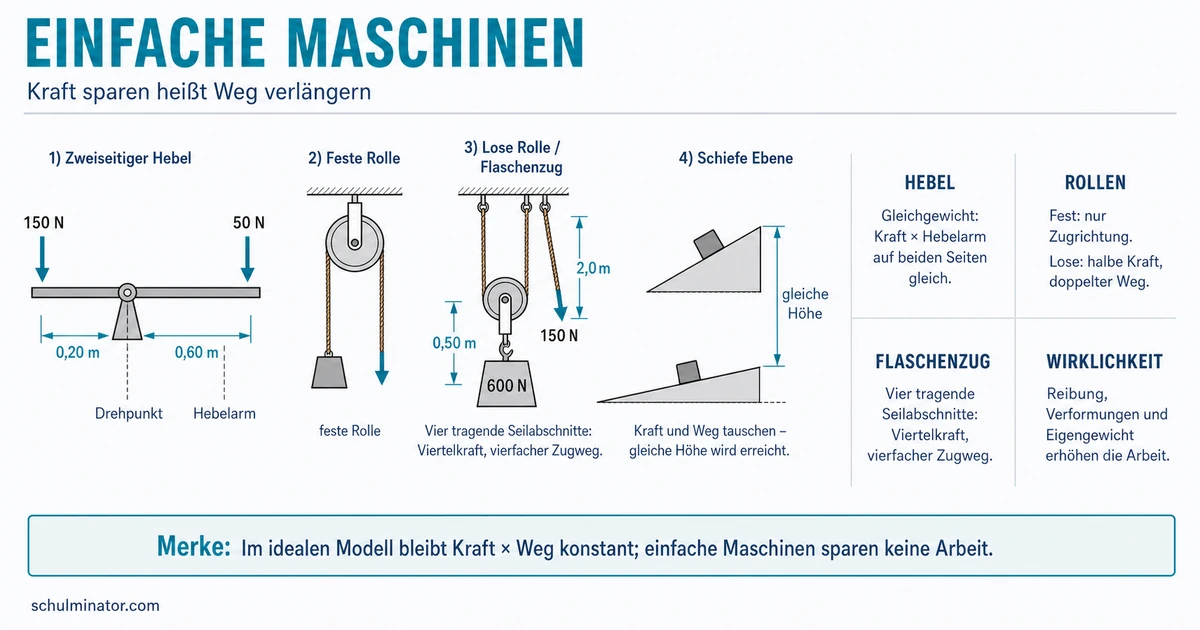

Einfache Maschinen: Hebel, Rollen und Flaschenzug
Einfache Maschinen verändern den Angriffspunkt, die Richtung oder den Betrag einer Kraft. Im idealen Modell gilt: Was du an Kraft sparst, musst du durch einen längeren Weg ausgleichen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Was verändert eine einfache Maschine?
Eine schwere Last direkt anzuheben kann viel Kraft erfordern. Ein Hebel, eine Rolle, ein Flaschenzug oder eine schiefe Ebene gestaltet diese Aufgabe günstiger: Du ziehst beispielsweise in eine bequemere Richtung oder übst eine kleinere Kraft über einen längeren Weg aus.
Kraftwandler
Ein Kraftwandler verändert den Angriffspunkt, die Richtung oder den Betrag einer Kraft. Er kann mehrere dieser Eigenschaften gleichzeitig verändern.
Beispiele:
- Eine feste Rolle ändert die Zugrichtung.
- Ein langer Hebel kann die erforderliche Kraft verkleinern.
- Ein Flaschenzug verteilt die Last auf mehrere Seilabschnitte.
- Eine flache Rampe ermöglicht eine kleinere Zugkraft, verlängert aber den Weg.
Wie bringt ein Hebel Kräfte ins Gleichgewicht?
Ein Hebel ist ein starrer Körper, der sich um eine feste Drehachse drehen kann. Bei einer Wippe ist die Lagerstelle der Drehpunkt.
Der Hebelarm ist der Abstand zwischen der Drehachse und der Wirkungslinie der Kraft. Die Wirkungslinie ist die gedachte gerade Linie in Kraftrichtung. Der Hebelarm ist daher nicht immer einfach die Entfernung bis zu dem Punkt, an dem du angreifst.
Bei einem zweiseitigen Hebel liegen Kraftarm und Lastarm auf verschiedenen Seiten des Drehpunkts. Im Gleichgewicht sind die beiden Drehwirkungen gleich groß:
$$F_K · a_K = F_L · a_L$$
Dabei stehen $F_K$ und $F_L$ für die Kräfte, $a_K$ und $a_L$ für ihre Hebelarme.
Eine Last von $150\,N$ greift in $0{,}20\,m$ Abstand vom Drehpunkt an. Du drückst auf der anderen Seite in $0{,}60\,m$ Abstand.
Zuerst setzt du das Hebelgesetz an:
$$F_K · 0{,}60\,m = 150\,N · 0{,}20\,m$$
Dann teilst du durch $0{,}60\,m$:
$$F_K = 50\,N$$
Der dreimal so lange Kraftarm verringert die benötigte Kraft auf ein Drittel. Die Einheiten passen: Aus $N · m$ geteilt durch $m$ wird $N$.
Je länger der Kraftarm im Vergleich zum Lastarm ist, desto kleiner kann die Kraft für das Gleichgewicht sein.
Wie helfen Rollen und Flaschenzüge?
Eine feste Rolle ist an ihrer Achse befestigt. Sie lenkt die Kraft um: Du kannst beispielsweise nach unten ziehen, um eine Last nach oben zu bewegen. Im idealen Modell bleibt der Betrag der erforderlichen Kraft dabei gleich.
Eine lose Rolle bewegt sich mit der Last. Zwei tragende Seilabschnitte tragen die Last gemeinsam. Deshalb ist ideal nur die halbe Zugkraft nötig; dafür musst du doppelt so viel Seil ziehen.
Ein Flaschenzug kombiniert feste und lose Rollen. Entscheidend ist nicht allein die Zahl der Rollen, sondern die Zahl $n$ der tragenden Seilabschnitte. Das sind die Seilstücke, welche den beweglichen Teil mit der Last halten.
Für einen idealen Flaschenzug gilt:
$$F_Z = F_L / n$$
$$s_Z = n · s_L$$
$F_Z$ ist die Zugkraft, $F_L$ die Lastkraft, $s_Z$ der Zugweg und $s_L$ der Hubweg der Last.
Eine Last mit der Gewichtskraft $600\,N$ soll mit vier tragenden Seilabschnitten um $0{,}50\,m$ angehoben werden.
Die Zugkraft beträgt:
$$F_Z = 600\,N / 4 = 150\,N$$
Der nötige Zugweg beträgt:
$$s_Z = 4 · 0{,}50\,m = 2{,}0\,m$$
Du ziehst also mit einem Viertel der Lastkraft, aber über den vierfachen Weg.
Wie erleichtert eine schiefe Ebene das Heben?
Eine schiefe Ebene ist eine geneigte Fläche, zum Beispiel eine Rampe. Auf ihr erreichst du dieselbe Höhe über einen längeren Weg.
Je kleiner die Neigung ist, desto geringer ist ideal die nötige Zugkraft. Gleichzeitig wird der zurückzulegende Weg länger. Die Rampe beseitigt die Höhendifferenz also nicht, sondern verändert die Art, wie du sie überwindest.
Vergleiche zwei Wege auf dieselbe Ladefläche: Eine steile, kurze Rampe verlangt eine größere Zugkraft. Eine flachere, längere Rampe verlangt eine kleinere Zugkraft, führt aber über einen längeren Weg. Beide Varianten heben die Last auf dieselbe Höhe.
Warum sparen einfache Maschinen ideal keine Arbeit?
Die Goldene Regel der Mechanik fasst das gemeinsame Prinzip zusammen: Was du an Kraft sparst, musst du an Weg zusetzen.
Im idealen Modell bleibt das Produkt aus Kraft $F$ und Weg $s$ konstant:
$$F · s = \text{konstant}$$
Dieses Produkt beschreibt hier die mechanische Arbeit entlang des Weges. Beim Flaschenzug aus dem Beispiel gilt auf der Zugseite:
$$150\,N · 2{,}0\,m = 300\,N·m$$
Für die Lastseite ergibt sich ebenfalls:
$$600\,N · 0{,}50\,m = 300\,N·m$$
Die Maschine spart somit ideal Kraft, aber keine Arbeit.
Die Formeln beschreiben idealisierte Maschinen. In der Wirklichkeit treten unter anderem Reibung, Verformungen und das Eigengewicht bewegter Teile auf. Deshalb ist die tatsächlich aufzuwendende Arbeit größer als im idealen Modell.
Wie zeigt sich Hebelwirkung am Körper?
Auch dein Arm wirkt beim Heben als Hebelsystem. Beim Tragen einer Kiste bildet ihr Abstand zum Körper einen Lastarm. Hältst du die Kiste weiter vom Rumpf entfernt, wird dieser Lastarm länger.
Da der Kraftarm der beteiligten Muskulatur nicht entsprechend wächst, muss sie eine größere Kraft aufbringen. Deshalb ist es günstiger, eine Kiste bei aufrechter Körperhaltung möglichst nahe am Rumpf zu tragen.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Einfache Maschinen
- Kraftwandlung: Angriffspunkt, Richtung oder Betrag verändern
- Hebel: Gleichgewicht durch Kraft mal Hebelarm
- Rollen: Kraft umlenken oder auf Seilabschnitte verteilen
- Flaschenzug: kleinere Zugkraft bei längerem Zugweg
- Schiefe Ebene: kleinere Neigung bei längerem Weg
- Goldene Regel: ideal keine Arbeitsersparnis
- Wirklichkeit: zusätzliche Verluste durch Reibung und Verformung
Abschluss-Check
Du hast das Thema verstanden, wenn du bei einer neuen Maschine zuerst erkennst, welche Krafteigenschaft sie verändert, und danach Kraft und Weg gemeinsam prüfst.
