Röntgenstrahlung: Entstehung, Spektrum und Nutzung
Röntgenstrahlung ist kurzwellige, energiereiche elektromagnetische Strahlung. In einer Röntgenröhre entsteht sie, wenn schnelle Elektronen auf eine Metallanode treffen. Dabei werden nur etwa $0{,}5$ bis $1\,\%$ der elektrischen Leistung in Röntgenstrahlung umgewandelt; fast der gesamte Rest wird zu Wärme.
Auf dieser Seite lernst du, wie eine Röntgenröhre arbeitet, warum ihr Spektrum aus zwei Anteilen besteht und wie Spannung, Röhrenstrom und Filterung die Strahlung beeinflussen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Woran du Röntgenstrahlung erkennst
Röntgenstrahlung gehört wie sichtbares Licht zum elektromagnetischen Spektrum. Ihre Photonen sind jedoch wesentlich energiereicher. Dadurch kann sie Materie durchdringen und Elektronen aus Atomen oder Molekülen lösen.
Ionisierende Strahlung
Ionisierende Strahlung besitzt genug Energie, um Elektronen aus Atomen oder Molekülen zu entfernen. Deshalb kann Röntgenstrahlung lebendes Gewebe verändern oder schädigen.
Röntgenstrahlung ist keine Teilchenströmung aus Elektronen. Die Elektronen werden zwar zu ihrer Erzeugung gebraucht, doch die Röhre sendet anschließend elektromagnetische Strahlung aus.
Eine ausgeschaltete Röntgenröhre ist auch keine dauerhaft strahlende radioaktive Quelle. Ihre Röntgenstrahlung entsteht nur, solange Elektronen beschleunigt werden und auf die Anode treffen.
So arbeitet eine Röntgenröhre

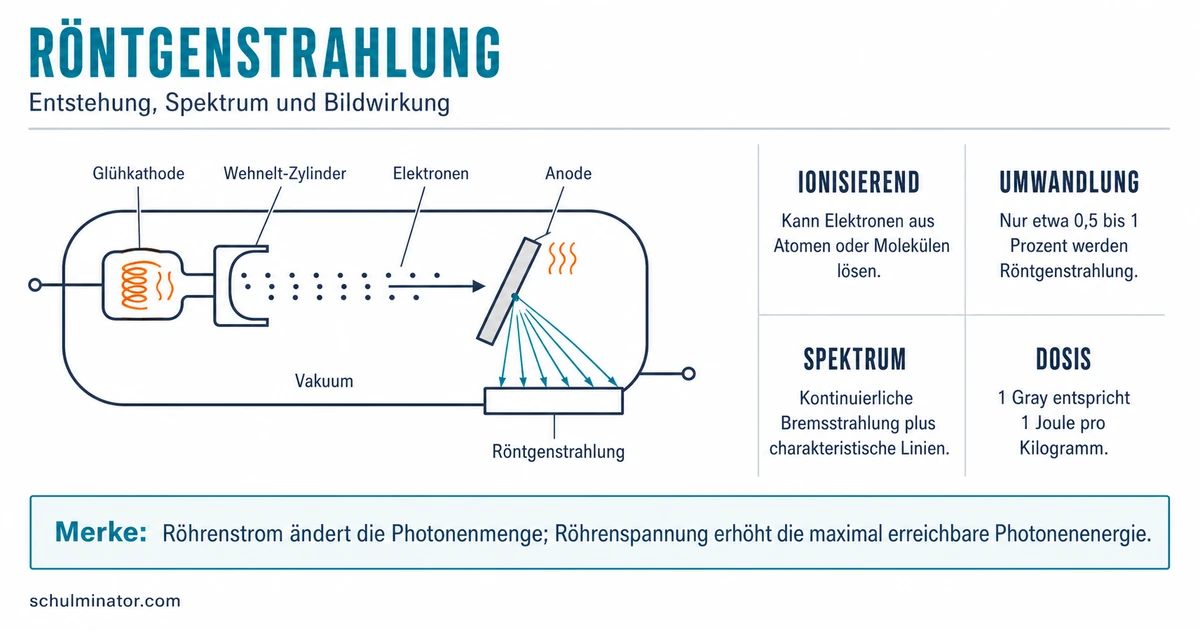

Für die Erzeugung werden freie Elektronen, eine hohe Spannung, ein Vakuum und eine Metallanode benötigt.
- Eine elektrisch beheizte Glühkathode setzt Elektronen frei. Dieser Vorgang heißt Glühemission.
- Ein negativ geladener Wehnelt-Zylinder bündelt die Elektronen und richtet sie zur Anode.
- Die Röhrenspannung zwischen negativer Kathode und positiver Anode beschleunigt die Elektronen.
- Im Vakuum können sie sich bewegen, ohne vorher durch Luftteilchen abgelenkt oder abgebremst zu werden.
- An der Anode treffen sie auf Metall und geben ihre Energie als Röntgenstrahlung und vor allem als Wärme ab.
Stell dir vor, Luft gelangte in die Röhre. Die beschleunigten Elektronen würden unterwegs mit Luftteilchen zusammenstoßen und dabei Richtung oder Energie verlieren. Sie erreichten die Anode nicht mehr so gezielt und energiereich. Das Vakuum ist daher eine notwendige Betriebsbedingung und nicht bloß eine leere Verpackung.
Weil fast die gesamte zugeführte Energie als Wärme endet, muss die Anode thermisch geschützt werden. Bei einer Drehanode verteilt sich der Elektronenbeschuss auf eine größere Fläche. Öl- oder Wasserkühlung führt zusätzlich Wärme ab.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Die beheizte setzt Elektronen frei. Die Röhrenspannung beschleunigt sie im zur Anode. Beim Auftreffen entstehen Röntgenstrahlung und vor allem .
So entstehen zwei Spektralanteile
Das ausgesandte Röntgenspektrum besteht aus Bremsstrahlung und charakteristischer Strahlung. Beide entstehen an der Anode, aber durch unterschiedliche Vorgänge.
Bremsstrahlung
Schnelle Elektronen werden im elektrischen Feld von Atomkernen abgelenkt und abgebremst. Dabei geben sie unterschiedlich große Energiebeträge als Photonen ab. So entsteht ein kontinuierliches Spektrum ohne einzelne feste Energiewerte.
Charakteristische Röntgenstrahlung
Ein auftreffendes Elektron kann ein Elektron aus einer inneren Atomschale des Anodenmaterials herausschlagen. Ein Elektron aus einer äußeren Schale füllt die Lücke. Die dabei frei werdende Energie wird als Röntgenphoton ausgesendet. Die möglichen Energien sind diskret und für das Anodenmaterial typisch.
Im Spektrum einer Wolframanode liegt ein breiter, kontinuierlicher Untergrund. Das ist die Bremsstrahlung. Darüber können einzelne schmale Linien liegen. Sie stammen von bestimmten Übergängen zwischen den Elektronenschalen des Wolframs und gehören zur charakteristischen Strahlung.
Kontinuierlich durch unterschiedlich starke Abbremsung – diskret durch festgelegte Energieunterschiede im Atom.
So steuerst und filterst du die Strahlung
Drei Einstellungen erfüllen verschiedene Aufgaben. Du solltest sie nicht miteinander verwechseln.
| Änderung | Unmittelbare Wirkung | Folge für die Strahlung |
|---|---|---|
| stärkere Kathodenheizung | mehr Elektronen werden freigesetzt, der Röhrenstrom steigt | mehr Photonen; die Form des Spektrums bleibt grundsätzlich gleich |
| höhere Anodenspannung | jedes Elektron erhält mehr Bewegungsenergie | energiereichere und durchdringendere Strahlung |
| stärkere Filterung | vor allem niederenergetische Photonen werden entfernt | geringere Photonenmenge, aber höhere mittlere Energie; die maximale Photonenenergie bleibt gleich |
Vertiefung: Energie aus der Röhrenspannung
Ein Elektron gewinnt beim Durchlaufen der Anodenspannung $U_A$ die Energie
$$E=e\cdot U_A$$
Dabei ist $e$ der Betrag der Elektronenladung. Eine höhere Spannung stellt einem Elektron also mehr Energie zur Verfügung. Deshalb kann auch die maximale Energie der erzeugten Photonen steigen.
Ein Metallfilter, häufig aus Aluminium und bei besonderen Anwendungen zusätzlich aus Kupfer, entfernt bevorzugt niederenergetische Photonen. Diese würden im Körper überwiegend absorbiert und wenig zur Bildentstehung beitragen. Das Entfernen dieses Anteils heißt Aufhärtung.
Filterung und Spannungserhöhung sind trotzdem nicht dasselbe: Eine höhere Spannung kann die maximale Photonenenergie anheben. Ein Filter entfernt Photonen aus einem bereits erzeugten Spektrum und verändert dessen maximale Energie nicht.
So entstehen Bilder und so wird Dosis bewertet
Bei einer Aufnahme durchläuft die Strahlung den Körper oder einen technischen Gegenstand. Ein Detektor auf der anderen Seite misst, wie viel Strahlung ankommt. Verschiedene Materialien schwächen die Strahlung unterschiedlich stark.
Knochen absorbieren mehr Röntgenstrahlung als viele Weichteile. Hinter einem Knochen erreicht daher weniger Strahlung den Detektor. In der üblichen Röntgendarstellung erscheint dieser Bereich hell. In der Materialprüfung können Unterschiede in der Abschwächung beispielsweise Risse oder Hohlräume sichtbar machen.
Absorbierte Dosis
Die absorbierte Dosis gibt an, wie viel Strahlungsenergie $E$ pro Masse $m$ aufgenommen wurde. Ihre Einheit ist Gray:
$$D=\frac{E}{m}$$
$$1\,\mathrm{Gy}=1\,\frac{\mathrm{J}}{\mathrm{kg}}$$
Ein Schutzblock mit der Masse $m=5\,\mathrm{kg}$ absorbiert $E=5985\,\mathrm{J}$ Energie.
$$D=\frac{E}{m}=\frac{5985\,\mathrm{J}}{5\,\mathrm{kg}}=1197\,\frac{\mathrm{J}}{\mathrm{kg}}=1197\,\mathrm{Gy}$$
Die Rechnung beschreibt die absorbierte Dosis des Blocks. Der Zahlenwert darf nicht ohne Weiteres auf einen Menschen oder ein bestimmtes Organ übertragen werden, denn Bezugsmasse und Aufnahmesituation gehören zur Aussage.
Da Röntgenstrahlung ionisierend ist, müssen medizinischer Nutzen, Dosis und mögliche Alternativen gegeneinander abgewogen werden. Zur technischen Begrenzung tragen unter anderem Filter, ein abgeschirmtes Röhrengehäuse, ein auf das Untersuchungsgebiet begrenztes Strahlenfeld und eine passende Belichtungszeit bei.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Röntgenstrahlung
- Röntgenröhre: Kathode, Vakuum, Anode
- Entstehung: Bremsstrahlung und charakteristische Strahlung
- Steuerung: Röhrenstrom, Spannung und Filterung
- Wärme: Kühlung und Drehanode
- Bild: unterschiedliche Abschwächung und Detektor
- Schutz: Dosis begrenzen, Feld einblenden und Gehäuse abschirmen
Abschluss-Check
Du hast das Thema verstanden, wenn du die Wirkung einer technischen Änderung nicht nur nennen, sondern über die Kette Elektronen – Anode – Spektrum – Abschwächung – Detektor begründen kannst.
