Korrosionsschutz: Verfahren verstehen und bewerten
Korrosionsschutz verhindert oder verlangsamt die Schädigung eines Werkstoffs durch seine Umgebung. Bei Metallen gelingt das vor allem auf zwei Wegen: Eine Barriere hält das korrosive Medium fern, oder das Bauteil wird elektrochemisch zur geschützten Kathode gemacht.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Warum braucht ein Metall Schutz?
Bei der Korrosion reagiert ein Werkstoff mit seiner Umgebung und wird dabei geschädigt. Metallische Korrosion ist häufig ein elektrochemischer Vorgang: An einem anodischen Bereich geben Metallatome Elektronen ab und gehen als Ionen in Lösung.
Ein dünner Feuchtigkeitsfilm kann bereits als Elektrolyt wirken. Das ist eine Flüssigkeit, in der Ionen beweglich sind. Bei Eisen fördern deshalb Feuchtigkeit und gelöster Sauerstoff die Rostbildung. Salz kann die Leitfähigkeit des Wassers erhöhen und die Korrosion beschleunigen.
Korrosionsschutz
Korrosionsschutz umfasst Maßnahmen, die Korrosion verhindern oder verlangsamen. Er soll Funktion, Sicherheit und Lebensdauer eines Bauteils erhalten.
Rost ist keine zuverlässig schützende Schicht. Er ist porös, sodass Wasser und Sauerstoff weiterhin an das Eisen gelangen können.
Wie schützt eine dichte Schicht?

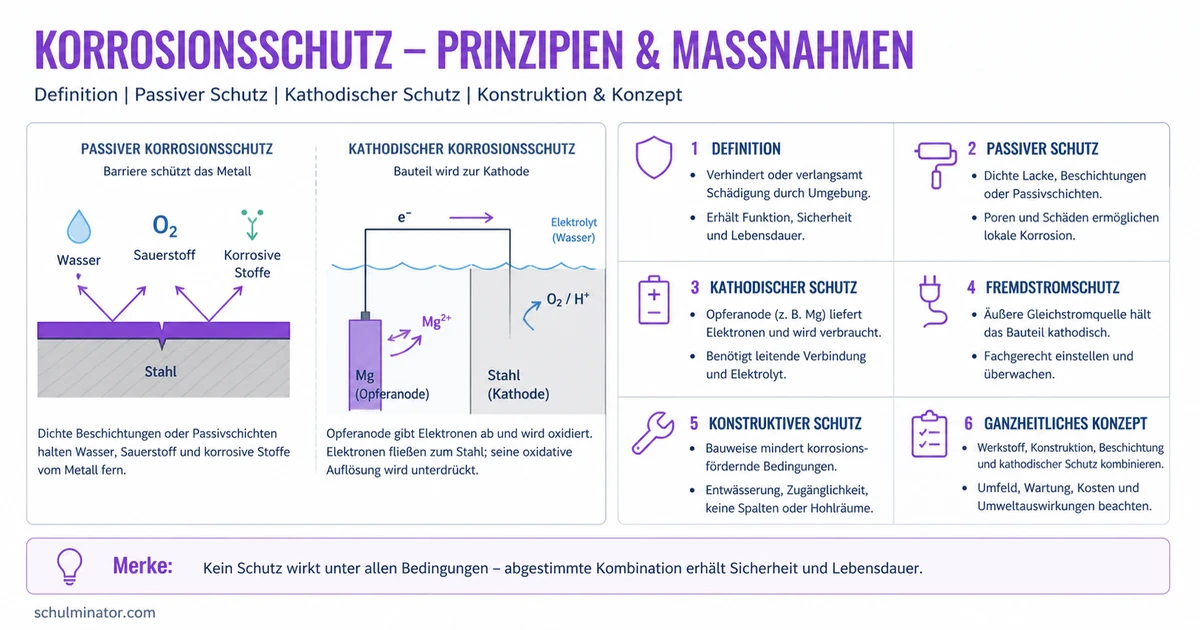

Beim passiven Korrosionsschutz trennt eine Barriere das Metall von Wasser, Sauerstoff oder einem anderen korrosiven Medium. Beispiele sind Lacke, nichtmetallische Beschichtungen und metallische Überzüge.
Eine Lackschicht auf Stahl verhindert den direkten Kontakt zwischen Stahl, Feuchtigkeit und Sauerstoff. Solange die Schicht dicht haftet, wird die Korrosion verlangsamt. Ein tiefer Kratzer öffnet jedoch einen Weg zum Stahl. An dieser Stelle kann die Schutzwirkung verloren gehen.
Auch eine Passivschicht kann schützen. Das ist eine dünne, dichte und haftende Reaktionsschicht auf der Oberfläche. Aluminium bildet eine widerstandsfähige Oxidschicht. Bei Edelstahl trägt Chrom zur Bildung einer schützenden Chromoxidschicht bei.
Beim Verzinken erhält Stahl eine Zinkschicht. Sie wirkt zunächst als Barriere. Wird die Schicht örtlich beschädigt, kann Zink zusätzlich als unedleres Schutzmetall dienen. Dieser zweite Schutzmechanismus gehört zum kathodischen Schutz.
Eine Beschichtung schützt nur zuverlässig, wenn sie zum Werkstoff und zur Umgebung passt und ausreichend dicht bleibt. Poren und Schäden können lokale Korrosion ermöglichen oder verstärken.
Wie opfert sich ein unedleres Metall?
Beim kathodischen Korrosionsschutz wird das Bauteil zur Kathode. Ein elektrisch verbundenes, unedleres Metall übernimmt die Oxidation und heißt deshalb Opferanode.
Bei einer Magnesium-Opferanode läuft die Oxidation so ab:
$$\mathrm{Mg} \rightarrow \mathrm{Mg}^{2+} + 2\,e^-$$
Die Elektronen fließen durch die metallische Verbindung zum geschützten Stahl. Magnesium wird allmählich verbraucht, während die oxidative Auflösung des Stahls unterdrückt wird.
An der Kathode werden die Elektronen von Teilchen des umgebenden Mediums aufgenommen. Welche Reaktion stattfindet, hängt von den Bedingungen ab:
- In saurer Lösung können Wasserstoffionen zu Wasserstoff reduziert werden: $2\,\mathrm{H}^+ + 2\,e^- \rightarrow \mathrm{H}_2$.
- In sauerstoffhaltigem, neutralem Wasser kann Sauerstoff reagieren: $\mathrm{O}_2 + 2\,\mathrm{H}_2\mathrm{O} + 4\,e^- \rightarrow 4\,\mathrm{OH}^-$.
Opferanode und Bauteil müssen elektrisch leitend verbunden sein. Außerdem ist ein Elektrolyt nötig, der den Ionentransport ermöglicht. Ohne einen geschlossenen elektrochemischen Weg funktioniert der Schutz nicht.
Eine Stahlpipeline liegt in feuchtem Boden. Ein Magnesiumblock ist über ein Kabel mit dem Rohr verbunden. Der Boden übernimmt die Ionenleitung, das Kabel die Elektronenleitung. Magnesium ist die Anode und löst sich auf. Die Pipeline nimmt Elektronen auf und bleibt die geschützte Kathode. Weil die Opferanode verbraucht wird, muss ihr Zustand regelmäßig kontrolliert werden.
Wann hilft eine äußere Stromquelle?
Beim Fremdstromschutz hält eine äußere Gleichstromquelle das Bauteil in einem kathodisch geschützten Zustand. Eine zusätzliche Fremdstromanode schließt den Stromkreis. Dieses Verfahren wird beispielsweise bei Rohrleitungen eingesetzt.
Anders als eine Opferanode liefert hier nicht allein die spontane Reaktion zweier gekoppelter Metalle den Schutzstrom. Die Stromquelle ermöglicht eine gezielte Einstellung. Die notwendigen Betriebsbedingungen hängen jedoch unter anderem vom Bauteil und von der chemischen Zusammensetzung seiner Umgebung ab. Deshalb muss das System fachgerecht eingestellt und überwacht werden.
Opferanode und Fremdstrom verfolgen dasselbe Ziel: Das Bauteil bleibt Kathode. Der Unterschied liegt in der Bereitstellung des Schutzstroms.
Wie wählst du ein Schutzkonzept aus?
Ein geeignetes Schutzkonzept richtet sich nicht nur nach der kurzfristigen Wirkung. Du musst das gesamte System betrachten:
- Welcher Werkstoff soll geschützt werden?
- Wirken Wasser, Sauerstoff, Salz, Säure oder andere aggressive Stoffe ein?
- Kann eine Beschichtung beschädigt werden?
- Lassen sich Opferanoden kontrollieren und ersetzen?
- Kann ein Fremdstromsystem eingestellt und überwacht werden?
- Welche Kosten, Materialverbräuche und Umweltauswirkungen entstehen?
- Kann die Konstruktion Wasser ableiten und feuchte Spalten vermeiden?
Konstruktiver Korrosionsschutz
Konstruktiver Korrosionsschutz vermindert gefährliche Bedingungen durch die Bauweise. Wasserabläufe, zugängliche Kontrollstellen und das Vermeiden feuchtehaltender Hohlräume sind typische Maßnahmen.
Häufig ist eine Kombination sinnvoll: geeigneter Werkstoff, korrosionsgerechte Konstruktion, Beschichtung und bei Bedarf kathodischer Schutz. Keine Maßnahme ist unter allen Bedingungen automatisch die beste.
Für ein Stahlbauteil im Freien kann eine dichte Beschichtung den Grundschutz übernehmen. Die Konstruktion sollte Regenwasser ableiten, statt es in Spalten zu sammeln. Regelmäßige Kontrollen decken Kratzer oder Ablösungen auf. Bei einem dauerhaft im Meerwasser liegenden Stahlrumpf kann zusätzlich eine Opferanode sinnvoll sein, weil Wasser als Elektrolyt wirkt.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Korrosionsschutz
- Passiv: Barriere oder Passivschicht
- Kathodisch: Opferanode oder Fremdstrom
- Konstruktiv: Wasser ableiten und Spalten vermeiden
- Auswahl: Umgebung und Werkstoff prüfen
- Lebenszyklus: kontrollieren, warten und ersetzen
Abschluss-Check
Du kannst ein Schutzverfahren jetzt über sein Wirkprinzip erklären: Barrieren trennen, Opferanoden werden anstelle des Bauteils oxidiert, Fremdstrom hält das Bauteil kathodisch und eine geeignete Konstruktion vermindert korrosionsfördernde Bedingungen. Eine gute Auswahl verbindet diese Wirkung mit Umgebung, Sicherheit, Wartung und Ressourcenbedarf.
