Strukturformeln lesen und zeichnen – einfach erklärt
Eine Strukturformel zeigt, welche Atome in einem Molekül miteinander verbunden sind. Je nach Darstellungsart erkennst du außerdem Bindungen, freie Elektronenpaare oder die räumliche Richtung von Bindungen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Von der Summenformel zum Molekülbau
Die Summenformel nennt die beteiligten Atomsorten und ihre Anzahl. Bei Wasser lautet sie H₂O: Zwei Wasserstoffatome und ein Sauerstoffatom gehören zum Molekül.
Die Summenformel zeigt jedoch nicht, wie diese Atome verbunden sind. Diese zusätzliche Information liefert die Strukturformel. Für Wasser kann die Verbindung als H–O–H dargestellt werden: Beide Wasserstoffatome sind mit dem Sauerstoffatom verbunden.
Strukturformel
Eine Strukturformel ist eine schematische Darstellung eines Moleküls. Sie zeigt mindestens die Verknüpfung seiner Atome und kann je nach Schreibweise weitere Informationen enthalten.
Die Summenformel beantwortet: „Welche Atome und wie viele?“ Die Strukturformel beantwortet zusätzlich: „Wie sind die Atome miteinander verbunden?“

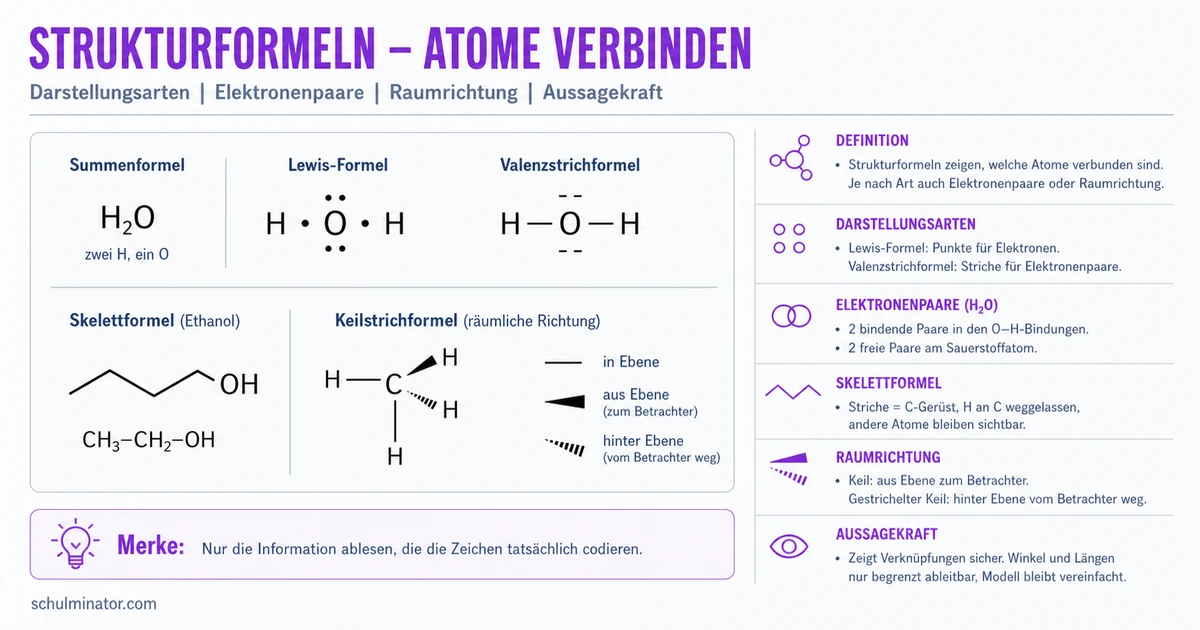

Vier Darstellungsarten erkennen
Nicht jede Strukturformel zeigt dieselben Einzelheiten. Deshalb musst du zuerst erkennen, welche Schreibweise vorliegt.
Lewis-Formel
In der Lewis-Formel erscheinen die Valenzelektronen als Punkte. Punkte zwischen zwei Atomen bilden ein gemeinsam genutztes, bindendes Elektronenpaar. Punkte, die an nur einem Atom bleiben, gehören zu einem freien Elektronenpaar.
Valenzstrichformel
In der Valenzstrichformel steht ein Strich für ein Elektronenpaar. Ein Strich zwischen zwei Atomen ist eine Einfachbindung. Zwei oder drei Striche zeigen eine Mehrfachbindung. Freie Elektronenpaare können ebenfalls als Striche am betreffenden Atom dargestellt werden, werden in vereinfachten Darstellungen aber manchmal weggelassen.
Skelettformel
Die Skelettformel ist eine Kurzschreibweise für organische Moleküle. Verbundene Striche bilden das Kohlenstoffgerüst. Kohlenstoffatome sowie die an Kohlenstoff gebundenen Wasserstoffatome werden mitgedacht. Andere Atome müssen mit ihrem Elementsymbol erscheinen.
Keilstrichformel
Die Keilstrichformel ergänzt räumliche Richtungen:
- Eine normale Linie liegt in der Zeichenebene.
- Ein dicker Keil zeigt aus der Ebene zu dir.
- Ein gestrichelter Keil zeigt hinter die Ebene von dir weg.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
In der werden Valenzelektronen als Punkte dargestellt. In der steht ein Bindungsstrich für ein Elektronenpaar. Die verkürzt das Kohlenstoffgerüst. Räumliche Richtungen zeigt die .
Wasser Schritt für Schritt zeichnen
Für einfache Moleküle kannst du eine Lewis- oder Valenzstrichformel aus den Valenzelektronen entwickeln. Dabei hilft die Oktettregel als schulische Heuristik: Wasserstoff wird von zwei Elektronen umgeben, viele andere Atome von acht. Diese Regel besitzt Ausnahmen und ist keine universelle Naturregel.
Schritt 1: Valenzelektronen zählen
Jedes der beiden Wasserstoffatome liefert ein Valenzelektron. Das Sauerstoffatom liefert sechs:
$$1 \cdot 2 + 6 = 8$$
Wasser besitzt insgesamt 8 Valenzelektronen.
Schritt 2: Elektronenpaare bestimmen
Je zwei Elektronen bilden ein Paar:
$$8 : 2 = 4$$
Es sind also insgesamt 4 Elektronenpaare zu verteilen.
Schritt 3: Bindungen setzen
Sauerstoff steht zwischen den beiden Wasserstoffatomen. Zu jedem Wasserstoff wird eine Einfachbindung gezeichnet:
H–O–H
Die beiden Bindungsstriche stehen für 2 bindende Elektronenpaare. Dadurch werden jedem Wasserstoff zwei gemeinsam genutzte Elektronen zugeordnet.
Schritt 4: Freie Elektronenpaare ergänzen
Von den vier Elektronenpaaren wurden zwei für Bindungen verwendet. Die übrigen 2 freien Elektronenpaare sitzen am Sauerstoffatom. Eine vollständige Valenzstrichformel von Wasser enthält daher zwei O–H-Bindungen und zwei freie Elektronenpaare am Sauerstoff.
Kontrolle über die Elektronen: Zwei bindende Paare enthalten zusammen vier Elektronen. Zwei freie Paare enthalten ebenfalls vier Elektronen. Damit sind alle acht gezählten Valenzelektronen verteilt.
Organische Kurzschreibweisen lesen
Bei langen organischen Molekülen würde das Ausschreiben jedes Kohlenstoff- und Wasserstoffatoms unübersichtlich. Die Skelettformel lässt diese Zeichen deshalb teilweise weg.
Für das Lesen gelten drei Entscheidungen:
- Verfolge zuerst das Gerüst aus Strichen.
- Denke an den Ecken und Enden des Gerüsts Kohlenstoffatome mit.
- Ergänze an Kohlenstoff so viele Wasserstoffatome, dass Kohlenstoff insgesamt vier Bindungen besitzt.
Wasserstoff besitzt eine Bindung. Andere Atome als Kohlenstoff und die daran gebundenen Wasserstoffatome bleiben sichtbar. So muss etwa das Sauerstoffatom einer Hydroxygruppe ausdrücklich erscheinen.
Ethanol kann kompakt als CH₃–CH₂–OH geschrieben werden. Diese Halbstrukturformel zeigt die Reihenfolge der Gruppen: Eine CH₃-Gruppe ist mit einer CH₂-Gruppe verbunden; daran schließt sich die OH-Gruppe an. Sie enthält mehr Strukturinformation als die Summenformel, bleibt aber kürzer als eine vollständig ausgeschriebene Darstellung.
Aussagekraft und Grenzen prüfen
Eine gezeichnete Strukturformel ist ein Modell. Sie hebt bestimmte Informationen hervor und lässt andere weg.
Eine ebene Valenzstrichformel kann zuverlässig zeigen, welche Atome miteinander verbunden sind. Aus den gezeichneten Winkeln darfst du jedoch nicht automatisch auf die genaue Molekülgestalt schließen. Reale Atome müssen weder auf einer Linie liegen noch die auf dem Papier entstehenden Winkel besitzen.
Auch Bindungslängen und besondere Bindungsverhältnisse können in einer zweidimensionalen Formel vereinfacht erscheinen. Wenn die räumliche Richtung wichtig ist, liefert die Keilstrichformel zusätzliche Hinweise. Selbst sie bleibt aber eine Darstellung auf einer ebenen Fläche.
Lies nur die Information aus einer Formel heraus, die ihre Zeichen tatsächlich codieren. Ein gezeichneter Winkel ist nicht automatisch ein gemessener Bindungswinkel.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Strukturformel
- zeigt Atomverknüpfungen und Bindungen
- Lewis-Formel: Punkte für Valenzelektronen
- Valenzstrichformel: Striche für Elektronenpaare
- Skelettformel: verkürztes Kohlenstoffgerüst
- Keilstrichformel: räumliche Richtungen
- bleibt ein vereinfachtes Modell
Abschluss-Check
Wenn du diese Entscheidungen sicher triffst, kannst du Strukturformeln gezielt lesen: Du erkennst zuerst die Darstellungsart, deutest dann ihre Zeichen und beachtest schließlich ihre Grenzen.
