Kartengeneralisierung: Karten lesbar vereinfachen

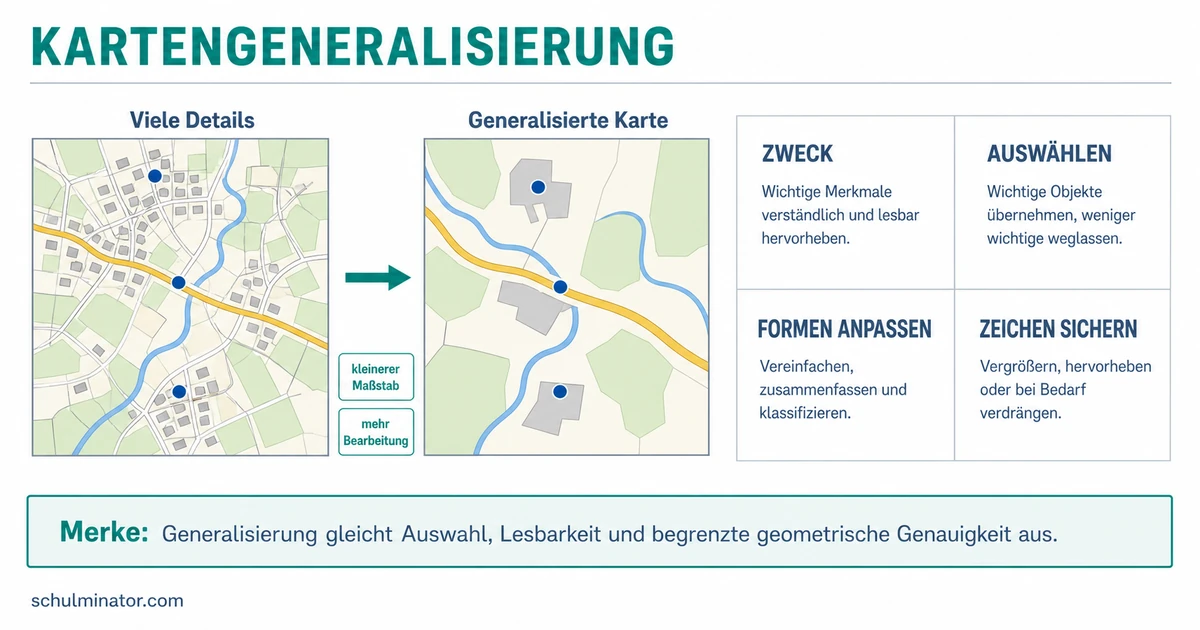

Kartengeneralisierung bedeutet: Karteninhalte werden passend zu Maßstab, Thema und Zweck ausgewählt, vereinfacht oder zusammengefasst. Das ist nötig, weil eine bloße Verkleinerung zu überfüllten und unlesbaren Karten führen würde.
Auf dieser Seite lernst du, Generalisierungsverfahren zu erkennen, ihre Folgen zu beurteilen und sie bei einer eigenen Kartenskizze begründet anzuwenden.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Warum eine Karte nicht einfach verkleinert wird
Stell dir eine Karte mit Häusern, Straßen, Flüssen und Ortsnamen vor. Wird sie stark verkleinert, rücken alle Zeichen enger zusammen. Dünne Linien verschwinden, kleine Flächen sind kaum noch sichtbar und Beschriftungen überdecken andere Inhalte.
Kartengeneralisierung
Kartengeneralisierung ist die zweckgerichtete Reduktion und Verallgemeinerung von Karteninformationen. Dabei werden Inhalte ausgewählt, vereinfacht, zusammengefasst, klassifiziert, vergrößert oder räumlich verschoben.
Generalisierung vermittelt zwischen mehreren Anforderungen:
- Die Karte soll die Wirklichkeit sinnvoll wiedergeben.
- Wichtige Informationen sollen erhalten bleiben.
- Zeichen und Beschriftungen müssen lesbar sein.
- Der verfügbare Platz ist begrenzt.
Eine Karte ist deshalb kein verkleinertes Foto der Wirklichkeit. Sie ist ein Modell, das bestimmte Merkmale hervorhebt und andere weglässt.
Je kleiner der Kartenmaßstab und je größer die dargestellte Fläche, desto stärker müssen Inhalte meist generalisiert werden.
Mit welchen Verfahren Karten vereinfacht werden
Mehrere Verfahren können gleichzeitig auf dasselbe Objekt wirken.
Auswählen
Nur die für Zweck und Thema wichtigen Objekte werden übernommen. Eine Übersichtskarte kann bedeutende Straßen zeigen und Feldwege weglassen.
Vereinfachen
Unwichtige Einzelheiten einer Form werden entfernt. Kleine Vorsprünge an einem Gebäude oder sehr enge Bögen einer Linie können geglättet werden. Die kennzeichnende Gesamtform soll erkennbar bleiben.
Zusammenfassen
Mehrere gleichartige Objekte werden zu einer größeren Einheit verbunden. Einzelne Häuser können zunächst als Hausgruppe und eine geschlossene Bebauung später als Siedlungsfläche erscheinen.
Klassifizieren
Unterschiedliche Einzelobjekte werden in Klassen eingeordnet. Statt jede Baumart mit einem eigenen Zeichen darzustellen, kann eine Karte beispielsweise nur zwischen Laubbaum und Nadelbaum unterscheiden.
Vergrößern und hervorheben
Ein wichtiges Zeichen wird größer oder auffälliger dargestellt, als es maßstäblich wäre. Verkehrswege werden häufig breiter gezeichnet, damit sie sichtbar bleiben.
Verdrängen
Vergrößerte Zeichen benötigen zusätzlichen Platz. Benachbarte Objekte werden deshalb etwas verschoben. Ihre relative Lage soll möglichst erhalten bleiben, auch wenn ihre exakte Position in der Karte nicht mehr stimmt.
Eine Straße, eine Eisenbahnlinie und ein Fluss verlaufen dicht nebeneinander durch ein enges Tal. Maßstäblich verkleinert wären ihre Linien kaum zu unterscheiden.
- Die Linienzeichen werden breiter dargestellt.
- Dadurch würden sie sich überdecken.
- Straße und Eisenbahnlinie werden etwas vom Fluss weg verschoben.
- Die Reihenfolge und die Nachbarschaft der Objekte bleiben möglichst erkennbar.
Die Karte wird lesbarer, verliert aber an genauer Lagewiedergabe.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Beim werden weniger wichtige Objekte weggelassen. Beim werden mehrere gleichartige Objekte zu einer Einheit verbunden. Beim werden Zeichen räumlich verschoben, damit sie sich nicht überdecken.
Wie du eine Kartenskizze generalisierst
Bevor du zeichnest, klärst du die Aufgabe. Dieselbe Landschaft muss für eine Straßenkarte anders generalisiert werden als für eine Karte zur Landnutzung.
Gehe in dieser Reihenfolge vor:
- Zweck bestimmen: Welche Frage soll deine Karte beantworten?
- Wichtige Objekte auswählen: Übernimm nur Inhalte, die für diese Frage nötig sind.
- Darstellung festlegen: Entscheide, welche Objekte als Punkt, Linie oder Fläche erscheinen.
- Formen vereinfachen: Entferne Einzelheiten, ohne charakteristische Merkmale zu verlieren.
- Ähnliche Objekte zusammenfassen oder klassifizieren: Begrenze die Zahl der Zeichen und Kategorien.
- Lesbarkeit prüfen: Erkennst du Zeichen, Abstände und Beschriftungen eindeutig?
- Konflikte lösen: Vergrößere oder verdränge Zeichen nur so weit wie nötig.
Du sollst eine Übersichtskarte zeichnen, die den wichtigsten Verkehrsweg zwischen drei Orten zeigt. In der Vorlage stehen zusätzlich Feldwege, einzelne Häuser, Gärten und kleine Gebäudevorsprünge.
- Du übernimmst die drei Orte und den wichtigen Verkehrsweg.
- Feldwege, Gärten und einzelne Gebäudedetails lässt du weg, weil sie die Aufgabe nicht unterstützen.
- Die Orte stellst du mit einheitlichen Punktsignaturen dar.
- Den Verkehrsweg zeichnest du breit genug, damit er lesbar bleibt.
- Eine Legende erklärt die verwendeten Zeichen.
So entsteht keine vollständige Kopie, sondern eine zweckgerechte Kartenskizze.
Es gibt keine starre Reihenfolge einzelner Zeichenoperationen, die für jede Karte passt. Zweck, Thema, Maßstab und benachbarte Objekte beeinflussen die Entscheidung. Bei einer eigenen Kartenskizze hat jedoch die sinnvolle Auswahl Vorrang: Erst danach legst du die Darstellung der ausgewählten Inhalte fest.
Welche Folgen ein kleinerer Maßstab hat
Bei einem kleineren Maßstab wird ein größerer Raum auf derselben Kartenfläche dargestellt. Dadurch steht jedem Objekt weniger Platz zur Verfügung.
Wird eine Karte in Länge und Breite jeweils auf ein Viertel verkleinert, beträgt die neue Fläche nur noch ein Sechzehntel:
$$\left(\frac{1}{4}\right)^2 = \frac{1}{16}$$
Der verfügbare Platz nimmt also quadratisch ab. Deshalb können Zeichen zu klein werden, Abstände verschwinden und zu viele Informationen auf engem Raum liegen.
Generalisierung verändert nicht nur die Menge der Informationen. Vergrößerte oder verdrängte Zeichen können auch von ihrer maßstäblich genauen Größe oder Lage abweichen.
Das bedeutet nicht, dass die Karte schlecht oder beliebig ist. Die Abweichung dient der Lesbarkeit. Wichtige Beziehungen sollen trotzdem erhalten bleiben, etwa:
- die Reihenfolge von Orten entlang einer Straße,
- die Nachbarschaft von Fluss und Verkehrswegen,
- die kennzeichnende Form einer Fläche,
- die Zugehörigkeit eines Objekts zu einer Klasse.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Kartengeneralisierung
- Gründe: kleinerer Maßstab, begrenzter Platz, Kartenzweck und Thema
- Verfahren: auswählen, vereinfachen, zusammenfassen und klassifizieren
- Platzlösungen: vergrößern und verdrängen
- Ziel: wichtige Strukturen lesbar und verständlich darstellen
- Grenze: geometrische Größe oder Lage kann ungenauer werden
- Anwendung: Kartenskizze planen, zeichnen und auf Lesbarkeit prüfen
Abschluss-Check
Prüfe dich zum Schluss: Kannst du bei einer Kartenveränderung benennen, welches Verfahren eingesetzt wurde, warum es nötig war und welche Information dadurch genauer oder ungenauer erkennbar wird? Dann hast du den Kern der Kartengeneralisierung verstanden.
