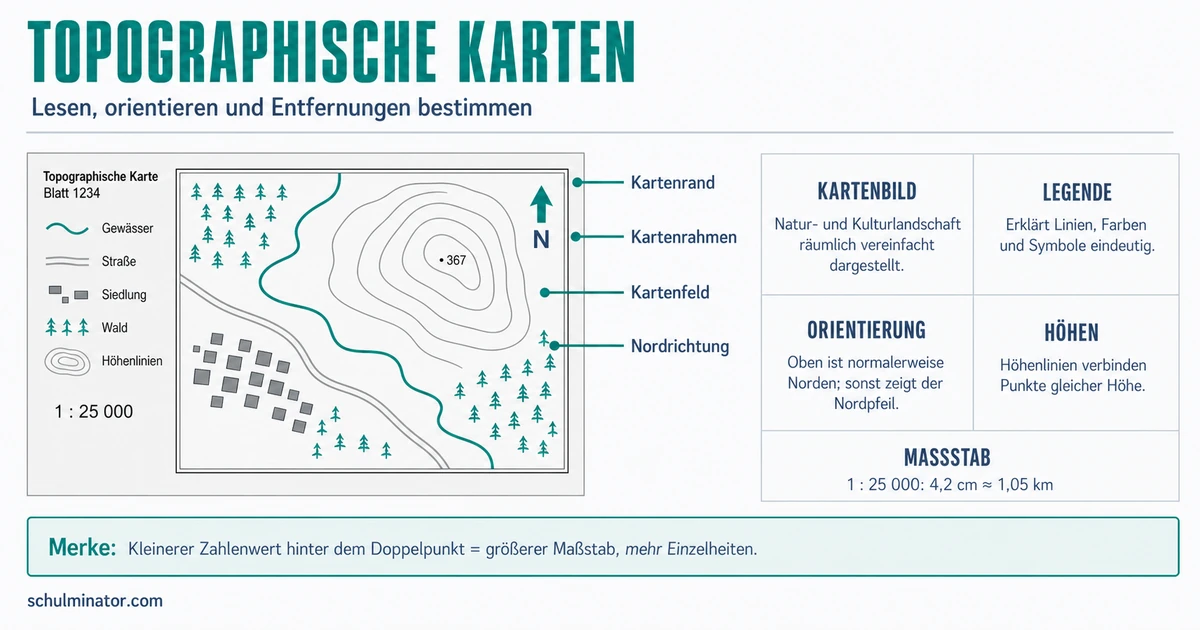

Topographische Karte lesen und verstehen
Eine topographische Karte zeigt die Lage wichtiger Elemente einer Landschaft: zum Beispiel Siedlungen, Straßen, Gewässer, Waldflächen und Geländeformen. Mit Legende, Nordrichtung, Maßstab und Höhenangaben kannst du dich orientieren und räumliche Zusammenhänge untersuchen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Was zeigt eine topographische Karte?
Stell dir vor, du möchtest einen Weg planen und zugleich erkennen, wo Flüsse, Orte, Wälder und Geländeformen liegen. Eine topographische Karte verbindet diese Informationen in einer gemeinsamen Darstellung.
Topographische Karte
Eine topographische Karte ist eine maßstäblich verkleinerte und vereinfachte Darstellung eines Gebietes von oben. Sie zeigt Elemente der Natur- und Kulturlandschaft lagerichtig im Grundriss.
Zur Naturlandschaft gehören beispielsweise Gewässer, Waldflächen und Geländeformen. Zur Kulturlandschaft zählen vom Menschen geschaffene oder geprägte Elemente wie Siedlungen, Straßen und Verwaltungsgrenzen.
Eine Karte ist kein vollständiges Abbild. Sie hebt passende Informationen hervor und lässt anderes weg. Diese regelhafte Auswahl und Vereinfachung heißt Generalisierung. Ohne sie würden sich Zeichen überdecken und die Karte wäre kaum lesbar.
Eine Straße ist in der Wirklichkeit viele Kilometer lang. Auf einer Karte erscheint sie als schmale Linie. Einzelne Fahrbahnmarkierungen oder kleine Unebenheiten werden nicht dargestellt, weil sie für den Zweck der Karte nicht wichtig sind.
Eine topographische Karte zeigt nicht alles. Sie zeigt eine zweckmäßig ausgewählte, verkleinerte und erläuterte Sicht auf einen Raum.
Wie entschlüsselst du Kartenzeichen?
Du musst nicht erraten, was Linien, Farben und Symbole bedeuten. Die Legende, auch Zeichenerklärung genannt, ordnet jedem verwendeten Kartenzeichen eine Bedeutung zu.
Legende
Die Legende erklärt die Symbole, Linien und Flächenfarben einer Karte. Erst mit ihr kannst du die Zeichen eindeutig deuten.
Eine blaue Linie könnte in einer bestimmten Karte ein Gewässer darstellen. Verlässlich weißt du das aber erst nach dem Blick in die Legende. Dasselbe gilt für Straßenarten, Grenzen, Waldflächen oder besondere Gebäude.
Gedruckte Karten besitzen meist drei Bereiche:
- Das Kartenfeld enthält den eigentlichen Karteninhalt.
- Der Kartenrahmen begrenzt das Kartenfeld und kann Koordinaten tragen.
- Der Kartenrand enthält häufig Kartenname, Legende und Maßstab.
Karten sind normalerweise genordet: Der obere Kartenrand weist dann nach Norden. Ist die Karte anders ausgerichtet, zeigt ein Nordpfeil die Richtung an.
Du suchst einen Wald nordöstlich eines Ortes. Zuerst prüfst du in der Legende das Zeichen für Wald. Dann bestimmst du mithilfe der Nordrichtung, welcher Kartenbereich nordöstlich des Ortes liegt.
Wie liest du Gelände und Höhen?
Eine flache Karte muss auch dreidimensionale Geländeformen darstellen. Dafür verwendet sie unter anderem Höhenangaben, Höhenlinien oder farbige Höhenschichten.
Höhenlinie
Eine Höhenlinie verbindet Punkte, die auf derselben Höhe liegen. Mehrere Höhenlinien machen die Form eines Geländes auf der ebenen Karte erkennbar.
Eine eingetragene Zahl an einem Gipfel oder Hügel kann dessen Höhe angeben. Höhenschichten fassen Höhenbereiche durch verschiedene Flächenfarben zusammen. Welche Höhe eine Linie, Zahl oder Farbe bezeichnet, musst du an Beschriftung und Legende prüfen.
Auf einer Karte umschließen mehrere Höhenlinien eine markierte Erhebung. Zusätzlich steht an der höchsten gekennzeichneten Stelle eine Höhenzahl. Daraus kannst du erkennen, dass das Gelände zur Erhebung hin an Höhe gewinnt. Die genaue Bedeutung der Linien und der verwendeten Höhenangabe entnimmst du der Legende.
Eine Karte verebnet die gekrümmte Erdoberfläche. Dabei entstehen unvermeidlich Verzerrungen. Je nach Kartenprojektion können Winkel, Flächen oder Längen möglichst wirklichkeitsgetreu dargestellt werden, aber nicht alle Eigenschaften zugleich.
Wie berechnest du eine Entfernung?
Der Maßstab beschreibt das Verhältnis zwischen einer Strecke auf der Karte und derselben Strecke in der Wirklichkeit. Bei 1 : 25 000 entspricht ein Zentimeter auf der Karte 25 000 Zentimetern in der Natur.
Bei einem Maßstab 1 : n gilt: Kartenstrecke in Zentimetern mal n ergibt die Realstrecke in Zentimetern.
Vollständiges Beispiel
Auf einer Karte im Maßstab 1 : 25 000 misst ein Weg 4,2 cm.
- Zusammenhang bestimmen: Die Realstrecke ist die Kartenstrecke mal Maßstabszahl.
- In Zentimetern rechnen:
4,2 × 25 000 = 105 000 cm. - In Meter umrechnen:
105 000 cm ÷ 100 = 1 050 m. - In Kilometer umrechnen:
1 050 m ÷ 1 000 = 1,05 km. - Ergebnis im Zusammenhang nennen: Der Weg ist in der Wirklichkeit ungefähr
1,05 kmlang.
Das Wort „ungefähr“ ist wichtig: Messung, Linienbreite, Generalisierung und Projektion können das Ergebnis beeinflussen.
Maßstäbe vergleichen
1 : 25 000 ist ein größerer Maßstab als 1 : 100 000. Das wirkt zunächst ungewohnt. Denke an einen Bruch: Ein Fünfundzwanzigtausendstel ist größer als ein Hunderttausendstel.
- Kleinere Zahl hinter dem Doppelpunkt: größerer Maßstab, meist kleinerer Ausschnitt und mehr Einzelheiten.
- Größere Zahl hinter dem Doppelpunkt: kleinerer Maßstab, meist größerer Ausschnitt und weniger Einzelheiten.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Bei 1 : 25 000 entspricht 1 cm auf der Karte in der Wirklichkeit. Eine gemessene Kartenstrecke wird mit der multipliziert. 1 : 25 000 ist gegenüber 1 : 100 000 der Maßstab.
25 000 cm sind 250 m. Für die Realstrecke multiplizierst du mit der Maßstabszahl. Als Bruch betrachtet ist 1/25 000 größer als 1/100 000.25 000 cm sind 250 m. Für die Realstrecke multiplizierst du mit der Maßstabszahl. Als Bruch betrachtet ist 1/25 000 größer als 1/100 000.Wie unterscheidest du topographische und thematische Karten?
Beide Kartentypen zeigen räumliche Informationen, verfolgen aber unterschiedliche Schwerpunkte.
| Topographische Karte | Thematische Karte |
|---|---|
| zeigt ein ausgewogenes Bild wichtiger Landschaftselemente | konzentriert sich auf ein ausgewähltes Thema |
| enthält etwa Siedlungen, Verkehrswege, Gewässer und Geländeformen | zeigt etwa Bevölkerungsdichte, Böden oder Pflanzenverbreitung |
| dient häufig als Basiskarte | nutzt oft einen vereinfachten topographischen Hintergrund |
Die Grenze ist nicht immer scharf. Eine thematische Karte kann topographische Elemente enthalten, damit du die dargestellten Werte räumlich einordnen kannst.
Eine Karte zeigt Flüsse, Straßen, Orte, Wald und Geländeformen ohne ein einzelnes hervorgehobenes Thema. Das spricht für eine topographische Karte.
Eine andere Karte nutzt verschieden große Kreise, um Einwohnerzahlen zu vergleichen. Hier steht ein bestimmtes Thema im Mittelpunkt. Es handelt sich um eine thematische Karte; die Bedeutung der Kreisgrößen muss die Legende erklären.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Topographische Karte
- bildet Natur- und Kulturlandschaft im Grundriss ab
- vereinfacht die Wirklichkeit durch Generalisierung
- erklärt Zeichen durch die Legende
- ermöglicht Orientierung durch Nordrichtung und Koordinaten
- zeigt Gelände durch Höhenlinien, Höhenschichten und Höhenzahlen
- macht Entfernungen mit dem Maßstab berechenbar
- unterscheidet sich vom Schwerpunkt einer thematischen Karte
Prüfe eine unbekannte Karte in einer festen Reihenfolge:
- Lies Kartenname und Darstellungszweck.
- Bestimme Nordrichtung und Kartenausschnitt.
- Entschlüssle Zeichen und Farben mit der Legende.
- Untersuche Siedlungen, Verkehrswege, Gewässer und Geländeformen.
- Nutze den Maßstab für Entfernungen.
- Beachte, dass Auswahl, Generalisierung und Projektion die Darstellung begrenzen.
Abschluss-Check
Wenn du alle drei Aufgaben begründen kannst, beherrschst du den Kernweg: Karte entschlüsseln, Maßstab anwenden und die Darstellung kritisch einordnen.
