Profilskizze zeichnen und auswerten | Geografie
Eine Profilskizze zeigt einen senkrechten Schnitt durch die Erdoberfläche entlang einer festgelegten Strecke. Du überträgst Höhenpunkte aus einer Karte in ein Koordinatensystem, verbindest sie zu einer vereinfachten Geländelinie und beschriftest das Ergebnis. So erkennst du Höhenunterschiede, Hangformen und Lagebeziehungen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Was zeigt eine Profilskizze?
Das Relief ist die Form der Erdoberfläche mit Bergen, Tälern, Ebenen und Hängen. Eine Karte zeigt dieses Relief von oben. Ein Profil zeigt es von der Seite: als Schnitt entlang einer Linie von A nach B.
Profilskizze
Eine Profilskizze ist eine zeichnerisch vereinfachte Darstellung eines vertikalen Schnitts entlang einer Profillinie. Sie besitzt einen Längenmaßstab und einen Höhenmaßstab. Eine kommentierte Profilskizze ergänzt kurze fachliche Erläuterungen.
Die Profillinie schneidet Höhenlinien oder andere Flächensignaturen der Karte. Jeder Schnittpunkt liefert einen Punkt für das Profil. Zwischen diesen bekannten Punkten zeichnest du eine glatte Näherungskurve. Kleine Geländeformen, die in der Karte nicht erfasst sind, darfst du nicht hinzuerfinden.
Ein Punkt liegt 0,2 km vom Profilanfang A entfernt und auf 748 m Höhe. Im Profil gehört er daher an die Koordinate „Entfernung 0,2 km, Höhe 748 m“. Erst die Lage auf beiden Achsen bestimmt den Punkt eindeutig.
Wie funktionieren Maßstab und Überhöhung?
Die waagerechte x-Achse zeigt die Entfernung entlang der Profillinie. Ihr Längenmaßstab oder Horizontalmaßstab legt fest, welcher realen Strecke eine Länge auf dem Papier entspricht.
Die senkrechte y-Achse zeigt die Höhe. Ihr Höhenmaßstab oder Vertikalmaßstab legt fest, welcher realen Höhendifferenz eine Länge auf dem Papier entspricht. Die Höhenwerte trägst du in gleich großen Abständen ein.

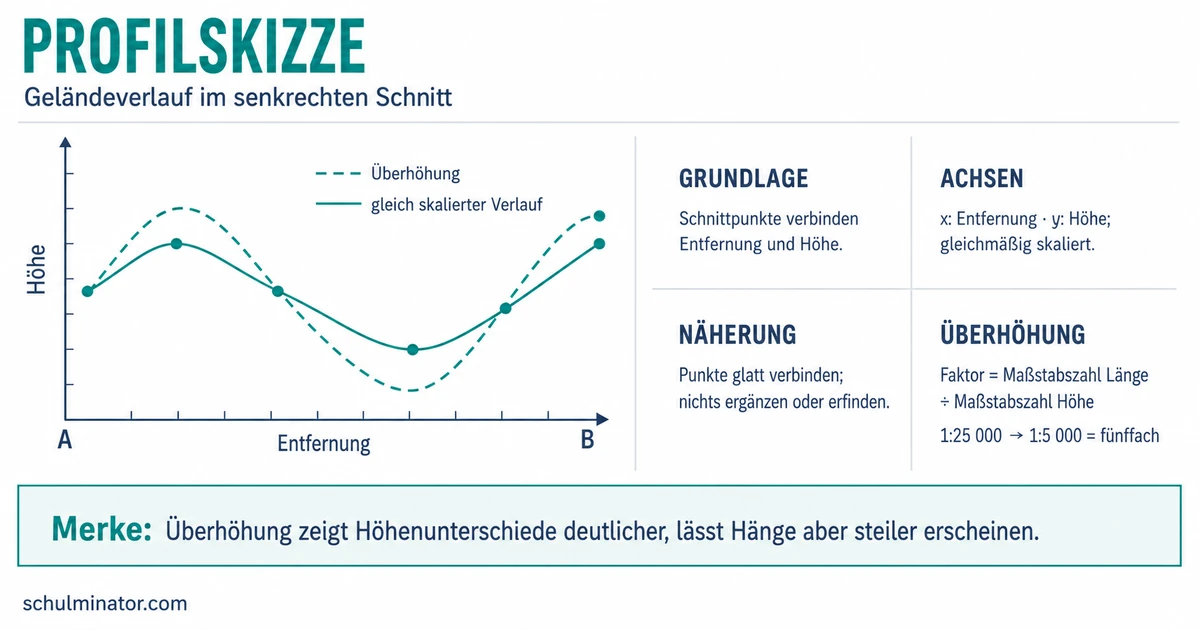

Sind die Höhenunterschiede im Verhältnis zur langen Profilstrecke klein, werden sie bei gleichem Maßstab kaum sichtbar. Dann zeichnest du das Profil überhöht: Der Höhenmaßstab ist größer als der Längenmaßstab. Das Gelände wirkt dadurch steiler, als es bei gleichen Maßstäben wäre.
Überhöhungsfaktor
Der Überhöhungsfaktor gibt an, wie viel stärker die Höhe gegenüber der Länge dargestellt wird. Bei Maßstabszahlen gilt:
Überhöhungsfaktor = Maßstabszahl der Länge : Maßstabszahl der Höhe
Die Karte hat den Maßstab $1:25\,000$. Ein Zentimeter entspricht also 250 m. Bei fünffacher Überhöhung teilst du diesen Realwert durch 5:
$$250\,\text{m} : 5 = 50\,\text{m}$$
Auf der Höhenachse entspricht 1 cm nun 50 m. Der Höhenmaßstab ist $1:5\,000$, denn $25\,000 : 5 = 5\,000$.
Ein zweites Beispiel: 1,2 cm entsprechen waagerecht 500 m. Bei fünffacher Überhöhung entsprechen 1,2 cm senkrecht $500\,\text{m} : 5 = 100\,\text{m}$.
Gib beide Maßstäbe und die Überhöhung an. Eine Überhöhung macht Unterschiede sichtbarer, verändert aber den optischen Eindruck der Hangsteilheit.
Wie zeichnest du das Profil Schritt für Schritt?
Du brauchst eine Karte mit Profillinie oder mit geeigneten Höhenangaben, Papier, Bleistift und Lineal oder Geodreieck. Millimeterpapier erleichtert das genaue Übertragen.
- Orientiere dich. Ordne den Kartenausschnitt räumlich ein und bestimme die Richtung des Profils.
- Lege A und B fest. Verbinde Anfangs- und Endpunkt zur Profillinie.
- Übertrage die Strecke. Lege einen Papierstreifen oder eine Faltkante an die Linie. Markiere A, B und alle Schnittpunkte mit Höhenlinien oder wichtigen Flächensignaturen.
- Zeichne die Achsen. Die x-Achse zeigt die Entfernung, die y-Achse die Höhe. Beschrifte beide mit Größe und Einheit.
- Wähle die Maßstäbe. Übernimm den Kartenmaßstab oder passe die Profillänge nachvollziehbar an. Lege einen passenden Höhenmaßstab fest und notiere eine mögliche Überhöhung.
- Setze die Profilpunkte. Übertrage jeden markierten Schnittpunkt senkrecht nach oben bis zu seiner Höhe.
- Verbinde die Punkte. Zeichne ohne Lineal eine ruhige Näherungskurve durch die Punkte.
- Beschrifte das Profil. Ergänze Himmelsrichtungen, Orte, Gewässer, Berge oder andere wichtige Objekte sowie eine treffende Überschrift.
Bei einer gebrochenen Profillinie A–B–C zerlegst du den Weg zunächst in die geraden Abschnitte A–B und B–C. Im Profil liegen diese Abschnitte anschließend hintereinander auf einer geraden x-Achse.
Ein digitales Werkzeug kann die Profilpunkte und die Kurve automatisch erzeugen. Prüfen musst du trotzdem die Strecke, die Richtungen, die Maßstäbe, die Beschriftung und die fachliche Deutung.
Wie wertest du eine Profilskizze aus?
Eine gute Auswertung trennt Beobachtung, Erklärung und Bewertung. Nutze dafür vier Leitfragen.
Wo liegt das Profil?
Nenne Raum, Anfangs- und Endpunkt, Profilrichtung und Maßstäbe. Gib auch den Überhöhungsfaktor an, falls das Profil überhöht ist.
Was ist wo zu erkennen?
Beschreibe den Verlauf in einer festen Richtung, zum Beispiel von A nach B. Nenne Tief- und Hochpunkte, Anstiege, Abstiege, Talformen und auffällige thematische Strukturen. Bleibe zunächst bei dem, was wirklich dargestellt ist.
Warum ist das so?
Erkläre ausgewählte Muster kausal mit passendem geographischem Wissen. Eine kommentierte Profilskizze kann zum Beispiel Relief, Böden und Landnutzung zusammenführen. Aus einer bloßen räumlichen Nachbarschaft folgt aber noch keine Ursache.
Wie aussagekräftig ist die Darstellung?
Prüfe Übersichtlichkeit, Maßstabswahl und Überhöhung. Frage außerdem, welche Details durch Generalisierung oder eine zu kleine Darstellung verloren gehen.
Eine passende Bewertung lautet: „Die Überhöhung macht den Höhenunterschied gut sichtbar. Sie lässt die Hänge jedoch steiler erscheinen. Außerdem zeigt die Linie zwischen den Messpunkten nur eine Näherung; nicht erfasste Kleinformen bleiben unbekannt.“
Diese Aussage nennt zuerst einen Nutzen und anschließend zwei Grenzen der Darstellung.
Woran erkennst du eine gelungene Profilskizze?
Prüfe dein Ergebnis mit dieser Liste:
- Sind A und B sowie die Himmelsrichtungen eindeutig?
- Haben x- und y-Achse Größe, Einheit und gleichmäßige Skalierung?
- Sind Längenmaßstab, Höhenmaßstab und Überhöhungsfaktor angegeben?
- Liegt jeder Profilpunkt an der richtigen Entfernung und Höhe?
- Ist die Linie als Näherungskurve gezeichnet, ohne unbelegte Kleinformen?
- Sind nur wichtige topografische oder thematische Objekte beschriftet?
- Trennt der Kommentar Beschreibung, Erklärung und Bewertung?
- Werden Grenzen durch Maßstab, Überhöhung und Generalisierung genannt?
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Die waagerechte Achse zeigt die . Die senkrechte Achse zeigt die . Eine überhöhte Darstellung macht Höhenunterschiede , kann Hänge aber optisch wirken lassen.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Profilskizze
- Grundlage: Profillinie und Höhenlinien
- Aufbau: x-Achse für Entfernung, y-Achse für Höhe
- Darstellung: Profilpunkte und Näherungskurve
- Orientierung: A, B und Himmelsrichtungen
- Maßstäbe: Länge, Höhe und Überhöhung
- Auswertung: beschreiben, erklären und bewerten
- Grenzen: Generalisierung und verzerrter Steilheitseindruck
Abschluss-Check
Du kannst eine Profilskizze sicher nutzen, wenn du drei Dinge zusammenhältst: korrektes Übertragen, transparente Maßstäbe und eine Auswertung, die Beobachtung, Erklärung und Darstellungsgrenzen unterscheidet.
