Integrierte Schaltung einfach erklärt

Stell dir eine elektronische Schaltung aus Transistoren, Widerständen, Kondensatoren und Dioden vor. Bei einer diskreten Schaltung werden solche Bauteile einzeln auf einer Leiterplatte verbunden. Bei einer integrierten Schaltung entstehen viele Bauelemente und ihre Verbindungen dagegen gemeinsam auf oder in einem kleinen Halbleiterplättchen.

Als Halbleitermaterial wird meist Silicium verwendet. Ein IC kann nur wenige Funktionen enthalten oder eine hochkomplexe Schaltung mit Milliarden Transistoren bilden.

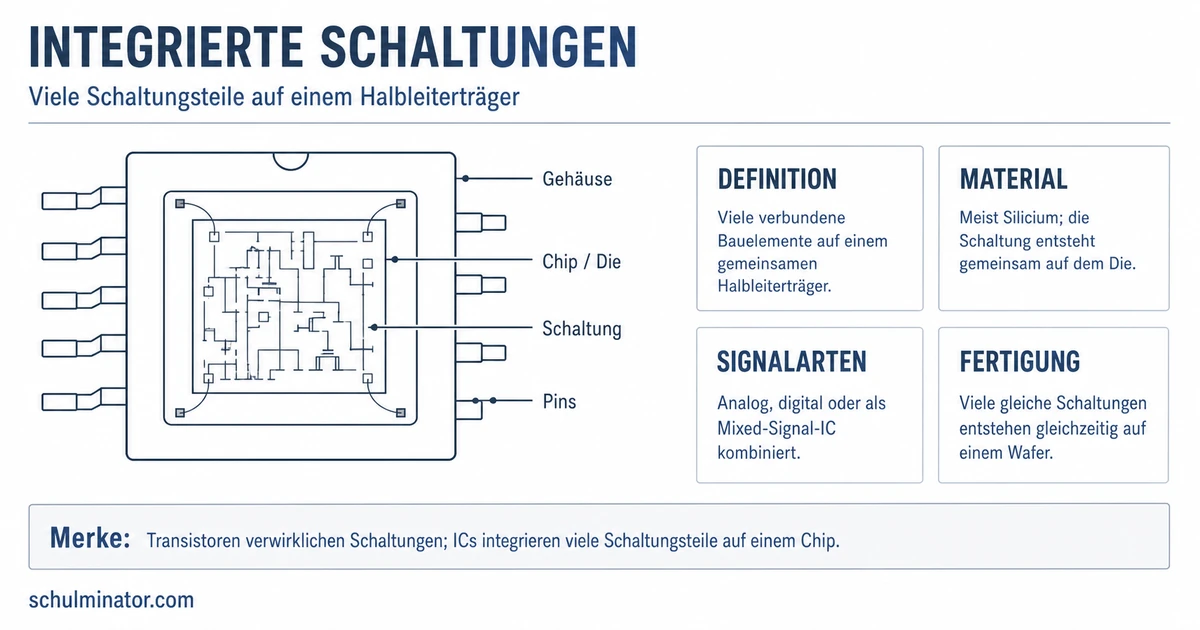

Das eigentliche Halbleiterplättchen heißt Chip oder Die. Auf und in ihm befindet sich die mikroskopisch kleine Schaltung. Dieser empfindliche Teil wird gewöhnlich in ein deutlich größeres Gehäuse eingebaut.

Das Gehäuse erfüllt zwei wichtige Aufgaben:

• Es schützt den Chip vor Umwelteinflüssen und mechanischen Schäden.
• Es verbindet die winzigen Kontaktstellen des Chips mit handhabbaren Anschlüssen, den Pins.

Mehrere getrennte Bauteile in einem gemeinsamen Gehäuse sind nicht automatisch eine monolithisch integrierte Schaltung. Entscheidend bleibt, ob die Schaltung gemeinsam auf einem Halbleiterträger hergestellt wurde.

ICs lassen sich danach unterscheiden, welche Signale sie verarbeiten und welche Aufgabe sie erfüllen.

Analog, digital oder kombiniert

Analoge ICs verarbeiten kontinuierliche Signale mit Zwischenwerten. Sie können beispielsweise Sensorsignale verstärken, filtern oder Spannungen regeln.

Digitale ICs arbeiten mit wenigen festgelegten Signalpegeln, häufig mit zwei Zuständen. Dazu gehören Logikschaltungen, Speicher und viele Rechen- oder Steuerbausteine.

Mixed-Signal-ICs verbinden analoge und digitale Schaltungsteile. Ein Analog-Digital-Wandler kann zum Beispiel ein kontinuierliches Sensorsignal in einen digitalen Zahlenwert umwandeln.

Unterschiedliche Aufgaben

Je nach Funktion begegnen dir unter anderem diese IC-Arten:

• Speicher-ICs bewahren digitale Daten auf.
• Mikroprozessoren führen CPU-Funktionen aus.
• Mikrocontroller vereinen unter anderem Rechenwerk, Register, Arbeits- und Programmspeicher für kleine Computersysteme.
• Sensor-ICs erfassen Größen wie Licht, Temperatur oder Beschleunigung.
• Leistungs-ICs verarbeiten vergleichsweise hohe Ströme oder Spannungen.
• FPGAs enthalten digitale Funktionseinheiten, die nach der Herstellung konfiguriert und miteinander verschaltet werden können.
• ASICs werden für eine bestimmte kundenspezifische Aufgabe entwickelt.

ICs werden nicht Bauteil für Bauteil von Hand zusammengesetzt. Viele gleiche Schaltungen entstehen parallel auf einer runden Halbleiterscheibe, dem Wafer.

Der vereinfachte Fertigungsweg besteht aus mehreren Abschnitten:

1. Substrat herstellen: Hochreines Halbleitermaterial wird zu einem Einkristall verarbeitet und in dünne Wafer gesägt. Die Oberfläche wird sehr glatt poliert.
2. Bauelemente erzeugen: In mehreren Schritten entstehen auf dem Wafer Transistoren, Dioden, Kondensatoren und andere Strukturen. Dazu dienen unter anderem Fotolithografie, Schichtauftrag, Ätzen und gezielte Dotierung.
3. Kontakte und Leiterbahnen aufbauen: Metallische Verbindungen verschalten die einzelnen Bauelemente zur gewünschten Schaltung. Komplexe ICs können mehrere übereinanderliegende Verdrahtungsebenen besitzen.
4. Prüfen und vereinzeln: Die Schaltungen werden getestet. Anschließend wird der Wafer in einzelne Dies zerteilt.
5. Kontaktieren und verpacken: Ein funktionierender Die wird mit äußeren Anschlüssen verbunden, in ein Gehäuse eingebaut und erneut geprüft.

Digitale Hardware lässt sich auf verschiedenen Ebenen beschreiben. Diese Ebenen solltest du nicht miteinander verwechseln:

1. Eine boolesche Funktion beschreibt logisch, wie Ausgaben von Eingaben abhängen.
2. Logische Gatter wie UND, ODER und NICHT setzen diese Funktion als Schaltung um.
3. Gruppen von Transistoren können solche Gatter physisch realisieren.
4. Ein IC fasst sehr viele Transistoren, Gatter und Verbindungen auf einem Chip zusammen.
5. Prozessoren, Speicher und Ein-/Ausgabe-Bausteine bilden daraus ein Computersystem.

Die Integration bringt mehrere mögliche Vorteile: Geräte können kleiner werden, interne Leitungswege werden kürzer und viele Funktionen lassen sich auf engem Raum verbinden. Weniger einzelne Bauteile und Lötverbindungen können außerdem die Zuverlässigkeit erhöhen. Kleinere Strukturen können einen schnelleren und energieeffizienteren Betrieb ermöglichen; das tatsächliche Ergebnis hängt jedoch von Entwurf, Fertigung und Einsatzbedingungen ab.

Ist jeder IC ein Mikroprozessor?

Nein. Ein Mikroprozessor ist ein IC, der die Funktionen einer CPU auf einem Chip vereinigt. Er ruft Befehle ab, dekodiert sie und führt rechnerische oder logische Operationen aus.

Andere ICs übernehmen völlig andere Aufgaben. Ein Speicher-IC bewahrt Daten auf, ein Verstärker-IC bearbeitet analoge Signale und ein Schnittstellen-IC unterstützt den Datenaustausch.

Eine integrierte Schaltung verbindet die physische Miniaturisierung elektronischer Bauteile mit einer konkreten Aufgabe. Ihre Funktion kann vom einfachen Logikbaustein bis zum Prozessor oder Speicher reichen.

Wenn du die drei Ebenen logische Funktion, physische Schaltung und Computersystem auseinanderhalten kannst, ordnest du ICs richtig ein: Transistoren realisieren Schaltungen, ICs integrieren sehr viele davon und mehrere ICs können gemeinsam ein vollständiges System bilden.
