Transistor einfach erklärt: Schalter und Logik
Ein Transistor ist ein elektronisches Halbleiterbauelement, das Strom steuern kann. Er kann als Schalter zwischen einem leitenden und einem sperrenden Zustand wechseln oder ein kleines Signal zur Steuerung eines größeren nutzen. In Computern bilden sehr viele Transistoren die physische Grundlage für logische Schaltungen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Was macht ein Transistor?
Stell dir eine LED vor, die durch ein elektrisches Signal statt durch einen mechanischen Taster ein- und ausgeschaltet wird. Genau dafür kann ein Transistor eingesetzt werden: Ein Steuersignal verändert, wie gut ein anderer Strompfad leitet.
Transistor
Ein Transistor ist ein steuerbares Halbleiterbauelement. Als Schalter sperrt oder leitet er einen Strompfad. Als Verstärker bewirkt eine kleine Änderung am Steuereingang eine größere Änderung im Ausgangsstrom.
Dabei gibt es keine beweglichen Kontakte. Der Wechsel geschieht elektrisch. „Leitend“ bedeutet vereinfacht: Der vorgesehene Strompfad lässt Strom fließen. „Sperrend“ bedeutet: In diesem Pfad fließt praktisch kein Strom.
Das Steuersignal und der gesteuerte Strom sind nicht dasselbe: Ein kleiner Steuerstrom oder eine Steuerspannung beeinflusst einen anderen Strompfad.

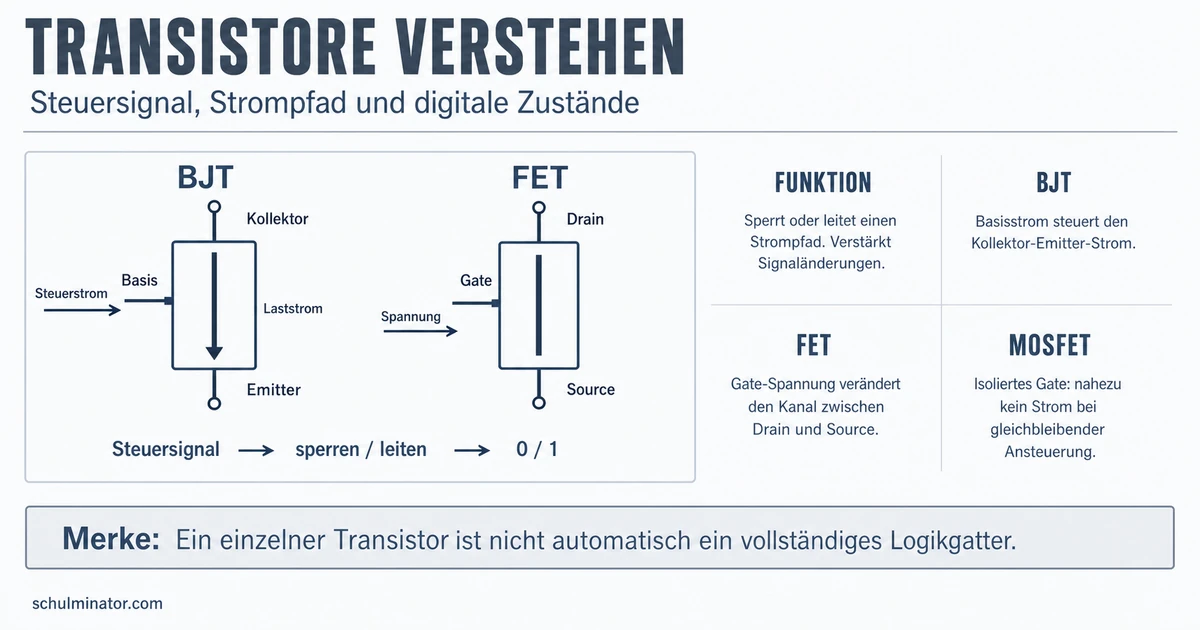

Worin unterscheiden sich BJT und FET?
Die zwei Hauptgruppen werden unterschiedlich angesteuert. Ein Bipolartransistor, kurz BJT, wird über einen kleinen Strom an der Basis gesteuert. Ein Feldeffekttransistor, kurz FET, wird über eine Spannung am Gate gesteuert.
| Hauptgruppe | Steuereingang | gesteuerter Strompfad | typische Anschlüsse |
|---|---|---|---|
| BJT | Basisstrom | Kollektor–Emitter | Basis B, Kollektor C, Emitter E |
| FET | Gate-Spannung | Drain–Source | Gate G, Drain D, Source S |
Beim BJT sind Elektronen und Löcher am Ladungstransport beteiligt. Beim FET beteiligt sich jeweils eine Ladungsträgerart. Das elektrische Feld am Gate verändert die Leitfähigkeit des Kanals zwischen Drain und Source.
Ein MOSFET ist ein FET mit isoliertem Gate. Deshalb fließt bei gleichbleibender Ansteuerung nahezu kein Strom in das Gate. Ein JFET arbeitet anders: Eine geeignete Gate-Spannung verbreitert eine Sperrschicht und verengt dadurch den leitenden Kanal.
Wie schaltet ein NPN-Transistor eine LED?
Ein NPN-Transistor ist ein BJT mit der Schichtfolge n-p-n. Für eine einfache Schalteranwendung liegt die LED mit ihrem Vorwiderstand zwischen dem positiven Versorgungspotenzial und dem Kollektor. Der Emitter liegt am negativen Versorgungspotenzial. Ein weiterer Widerstand begrenzt den Basisstrom.
Ausgangslage: Eine LED soll nur leuchten, wenn an der Basis ein geeignetes Steuersignal anliegt.
- Kein Basisstrom: Die Kollektor-Emitter-Strecke ist hochohmig. Durch die LED fließt praktisch kein Strom; sie bleibt aus.
- Ausreichender Basisstrom: Die Kollektor-Emitter-Strecke wird niederohmig. Strom fließt durch LED, Vorwiderstand und Transistor; die LED leuchtet.
- Schutz durch Widerstände: Der Basiswiderstand begrenzt den Basisstrom. Der LED-Vorwiderstand begrenzt den Strom durch die LED.
Bei einem Silizium-BJT sind ungefähr 0,7 V zwischen Basis und Emitter eine häufige Orientierung für den leitenden Zustand. Das ist kein universeller, exakt fester Schaltwert: Bauteiltyp, Strom und Betriebsbedingungen spielen mit hinein.
Ohne Basissignal: Transistor sperrt, LED aus. Mit ausreichendem Basissignal: Transistor leitet, LED an.
Wie werden daraus 0 und 1?
Digitale Systeme arbeiten mit zwei unterscheidbaren Zuständen. Ein Transistor kann dazu einen Strompfad sperren oder leiten. Eine Schaltung ordnet solchen Zuständen binäre Werte wie 0 und 1 zu.
Ein Steuersignal liegt in einem vorgesehenen niedrigen oder hohen Bereich. Die Transistorschaltung reagiert darauf mit einem definierten Ausgangszustand. Viele passend verschaltete Transistoren verwirklichen zusammen logische Funktionen, aus denen sich etwa Rechenwerke und Speicher aufbauen lassen.
Ein einzelner Transistor ist dabei nicht automatisch ein vollständiges UND-, ODER- oder NICHT-Gatter. Erst seine Einbindung in eine passende Schaltung legt die logische Funktion und die Zuordnung der Spannungsbereiche zu 0 und 1 fest.
Logik beschreibt, welche binäre Funktion ausgeführt wird. Transistoren bilden die physische Schaltebene, mit der diese Funktion elektronisch realisiert werden kann.
Welche Verwechslungen solltest du vermeiden?
Basisstrom oder Basisspannung? Beim BJT führt eine geeignete Basis-Emitter-Spannung zu einem Basisstrom. Für die Schalterklärung ist entscheidend: Der Basisstrom steuert den größeren Kollektor-Emitter-Strom.
Elektronenfluss oder technische Stromrichtung? Beide Richtungen sind entgegengesetzt. In Schaltungen wird gewöhnlich die technische Stromrichtung verwendet. Beim leitenden NPN verläuft sie im Lastpfad vom Kollektor zum Emitter.
0,7 V als Naturkonstante? Nein. Der Wert ist eine praktische Näherung für viele Silizium-BJTs, keine für jeden Transistor exakt geltende Grenze.
BJT oder FET nach Stromstärke auswählen? Eine pauschale Regel „BJT nur für kleine, FET nur für große Ströme“ ist nicht zuverlässig. Beide Familien gibt es für unterschiedliche Signal- und Leistungsbereiche; die konkrete Auswahl hängt von Schaltung und Bauteildaten ab.
Anschlussbelegung am Gehäuse ablesen? Nicht sicher. Gleich aussehende Transistoren können unterschiedlich belegte Anschlüsse haben. In einer realen Schaltung muss die Belegung des konkreten Bauteils bekannt sein.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Transistor
- Aufgaben: schalten und verstärken
- BJT: Basis steuert Kollektor-Emitter-Pfad
- FET: Gate steuert Drain-Source-Kanal
- NPN-Schalter: Basissignal schaltet Last
- Digitaltechnik: zwei elektrische Zustände stellen 0 und 1 dar
- Logische Schaltung: mehrere Transistoren realisieren eine Funktion
Abschluss-Check
Du kannst den Kern erklären, wenn du diese Kette begründen kannst: Steuersignal → leitender oder sperrender Strompfad → zwei unterscheidbare elektrische Zustände → digitale Logik in einer passenden Schaltung.
