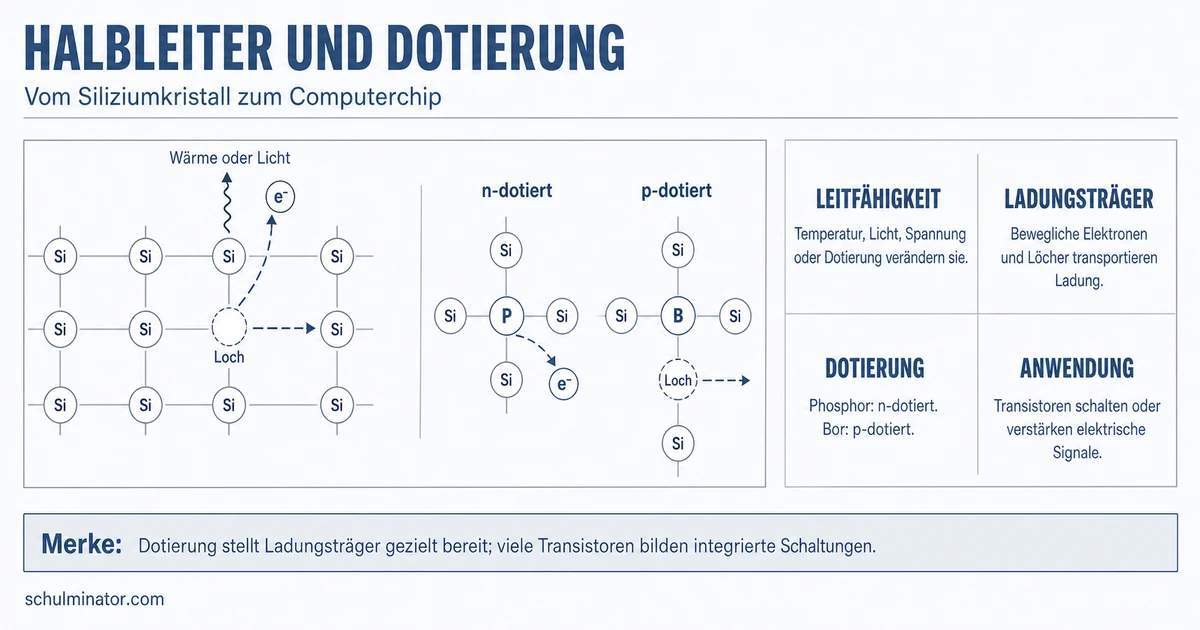

Halbleiter einfach erklärt: Silizium und Dotierung
Ein Halbleiter ist ein Feststoff, dessen elektrische Leitfähigkeit sich gezielt beeinflussen lässt. Je nach Temperatur, Licht, Dotierung oder angelegter Spannung kann er Strom besser oder schlechter leiten. Genau diese Steuerbarkeit macht Halbleiter zur Grundlage von Dioden, Transistoren und Computerchips.
Auf dieser Seite lernst du den Weg vom Siliziumkristall bis zum elektronischen Schalter kennen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Warum heißt das Material Halbleiter?
Metalle leiten elektrischen Strom leicht, während Isolatoren wie Gummi ihn stark behindern. Halbleiter liegen mit ihrer Leitfähigkeit dazwischen. Entscheidend ist aber nicht nur dieser Mittelwert: Ihre Leitfähigkeit lässt sich verändern und steuern.
Halbleiter
Ein Halbleiter ist ein Feststoff mit beeinflussbarer elektrischer Leitfähigkeit. Silizium ist das wichtigste Beispiel in der Computertechnik.
Elektrischer Strom benötigt bewegliche Ladungsträger. In einem Halbleiter hängt die Leitfähigkeit deshalb davon ab, wie viele bewegliche Ladungsträger vorhanden sind und wie gut sie sich durch das Material bewegen können.
Wärme oder Licht kann Elektronen Energie zuführen. Dadurch können zusätzliche Elektronen beweglich werden und zur Stromleitung beitragen. Auch gezielt eingebrachte Fremdatome verändern die Zahl der verfügbaren Ladungsträger.
Halbleiter sind technisch wichtig, weil ihre Leitfähigkeit nicht feststeht, sondern gezielt beeinflusst werden kann.
Wie leitet reines Silizium Strom?
Ein Siliziumatom besitzt vier Außenelektronen. In einem Siliziumkristall bildet es mit benachbarten Atomen Bindungen. Sind die beteiligten Elektronen fest in diese Bindungen eingebunden, stehen nur wenige bewegliche Ladungsträger zur Verfügung.
Erhält ein gebundenes Elektron genügend Energie, kann es sich aus seiner Bindung lösen. Nun können zwei Erscheinungen zum Ladungstransport beitragen:
- Das freie Elektron kann sich durch das Material bewegen.
- An seinem früheren Platz bleibt eine unbesetzte Stelle zurück. Diese Stelle heißt Loch.
Loch
Ein Loch ist eine Stelle in einer Bindungsstruktur, an der ein Elektron fehlt. Es ist kein eigenständiges positives Teilchen, verhält sich beim Ladungstransport aber wie ein beweglicher positiver Ladungsträger.
Ein benachbartes Elektron kann in das Loch wechseln. Dann entsteht an seinem alten Platz ein neues Loch. Wiederholt sich dieser Vorgang, sieht es so aus, als wandere das Loch in die entgegengesetzte Richtung zu den Elektronen.
Stell dir drei benachbarte Plätze im Kristall vor. Der rechte Platz ist frei und stellt ein Loch dar.
- Ein Elektron vom mittleren Platz wechselt nach rechts in das Loch.
- Rechts ist die Lücke nun geschlossen.
- Dafür ist der mittlere Platz frei geworden.
- Das Loch scheint also von rechts nach links gewandert zu sein, obwohl sich ein Elektron von links nach rechts bewegt hat.
Trifft ein freies Elektron auf ein Loch und besetzt es dauerhaft, stehen beide nicht mehr als freie Ladungsträger zur Verfügung. Dies nennt man Rekombination.
Wie verändert Dotierung die Leitfähigkeit?
Reines Silizium besitzt bei niedrigen Temperaturen nur wenige bewegliche Ladungsträger. Für technische Bauteile wird seine Leitfähigkeit deshalb gezielt verändert. Dazu baut man eine kleine Menge geeigneter Fremdatome in das Kristallgitter ein. Dieser Vorgang heißt Dotierung.
Dotierung
Dotierung ist das absichtliche Einbringen geeigneter Fremdatome in einen Halbleiter, um seine elektrischen Eigenschaften zu verändern.
n-Dotierung liefert zusätzliche Elektronen
Phosphor besitzt fünf Außenelektronen. Vier davon können Bindungen mit benachbarten Siliziumatomen bilden. Ein Elektron bleibt zusätzlich verfügbar und kann vergleichsweise leicht beweglich werden.
Der so veränderte Bereich heißt n-dotiert. Die vorherrschenden beweglichen Ladungsträger sind Elektronen.
p-Dotierung erzeugt Löcher
Bor besitzt drei Außenelektronen. Beim Einbau in das Siliziumgitter fehlt daher an einer Bindungsstelle ein Elektron. Es entsteht ein Loch, in das ein Nachbarelektron wechseln kann.
Der Bereich heißt p-dotiert. Die Löcher verhalten sich als vorherrschende positive Ladungsträger.
| Dotierung | Beispiel für den Dotierstoff | Wirkung im Silizium | Vorherrschende bewegliche Ladungsträger |
|---|---|---|---|
| n-Dotierung | Phosphor | stellt ein zusätzliches Elektron bereit | Elektronen |
| p-Dotierung | Bor | lässt eine Elektronenstelle unbesetzt | Löcher |
n-Typ: zusätzliches Elektron. p-Typ: fehlendes Elektron, also ein Loch. Verwechsle den Dotierstoff nicht: Phosphor führt hier zum n-Typ, Bor zum p-Typ.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Bei der mit Phosphor entsteht ein zusätzlich verfügbares Elektron. Bei der mit Bor entsteht dagegen ein Loch. Im n-dotierten Bereich sind vor allem bewegliche Ladungsträger; im p-dotierten Bereich sind es vor allem .
Wie werden daraus Schalter und Computerchips?
Ein einzelner dotierter Bereich ist noch kein Computer. Erst passend angeordnete n- und p-dotierte Bereiche ermöglichen Bauelemente, die den Stromfluss gezielt beeinflussen. Dazu gehören Dioden und Transistoren.
Transistor
Ein Transistor ist ein Halbleiterbauelement, das elektrische Signale schalten oder verstärken kann.
In digitalen Schaltungen arbeitet ein Transistor häufig als steuerbarer Schalter. Unterschiedliche elektrische Zustände können den binären Werten 0 und 1 zugeordnet werden. Logische Schaltungen verknüpfen viele solcher Schaltvorgänge.
Dabei helfen drei Ebenen bei der Einordnung:
- Auf der logischen Ebene beschreiben UND, ODER und NICHT die Verarbeitung binärer Werte.
- Auf der Schaltungsebene werden diese logischen Funktionen durch miteinander verbundene Bauelemente umgesetzt.
- Auf der physischen Ebene bilden Transistoren aus Halbleitermaterial die steuerbaren Schaltelemente.
Eine integrierte Schaltung, kurz IC, vereint viele elektronische Bauelemente auf einem Chip. Prozessoren, Grafikprozessoren und Speichermodule enthalten sehr viele Transistoren. Sie ermöglichen die Verarbeitung und Speicherung von Informationen.
Ein Transistor ist nicht selbst ein UND-, ODER- oder NICHT-Gatter. Erst eine passende Verbindung mehrerer Transistoren realisiert die gewünschte logische Funktion.
Wie entsteht ein Chip auf einem Wafer?
Ein Wafer ist eine dünne Scheibe aus Halbleitermaterial, meist Silizium. Auf seiner Oberfläche entstehen viele Schaltungen gleichzeitig. Die industrielle Fertigung umfasst zahlreiche wiederholte und sehr genaue Einzelschritte. Vereinfacht lässt sie sich so ordnen:
- Schaltung entwerfen: Die gewünschte integrierte Schaltung wird geplant.
- Wafer vorbereiten: Der Silizium-Wafer wird gereinigt und für die Bearbeitung vorbereitet.
- Schichten aufbringen: Dünne Material- und Isolierschichten werden abgeschieden.
- Muster übertragen: Bei der Fotolithografie legt eine Maske fest, welche Bereiche bearbeitet werden.
- Ätzen und dotieren: Material wird gezielt entfernt; ausgewählte Bereiche erhalten Fremdatome und damit gewünschte elektrische Eigenschaften.
- Kontakte herstellen: Leitende Verbindungen verbinden die Bauelemente und Schichten.
- Vereinzeln und prüfen: Der Wafer wird in einzelne Chips geschnitten. Die Chips werden getestet, verpackt und mit Anschlüssen versehen.
Warum kommt die Dotierung erst nach einer gezielten Strukturierung zum Einsatz?
Ein Chip benötigt n- und p-dotierte Bereiche an genau festgelegten Stellen. Würde man den gesamten Wafer wahllos gleich dotieren, entstünde nicht die geplante Schaltung. Maskierung, Strukturierung und Dotierung müssen deshalb zusammenwirken.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Halbleiter
- steuerbare Leitfähigkeit
- Wärme, Licht, Spannung oder Dotierung wirken auf die Leitfähigkeit
- Ladungsträger
- Elektronen und Löcher ermöglichen den Ladungstransport
- Dotierung
- Phosphor erzeugt n-Typ mit zusätzlichen Elektronen
- Bor erzeugt p-Typ mit Löchern
- Bauelemente
- Dioden und Transistoren nutzen passend angeordnete Bereiche
- Informatik
- Transistoren realisieren Schalter für integrierte Schaltungen
- Fertigung
- Auf einem Wafer entstehen viele Chips durch Strukturierung und Dotierung
- steuerbare Leitfähigkeit
Abschluss-Check
Wenn du erklären kannst, wie bewegliche Elektronen und Löcher entstehen, wie Dotierung sie gezielt bereitstellt und wie Transistoren daraus steuerbare Schalter bilden, hast du die Verbindung vom Silizium zum Computerchip verstanden.
