Punkt, Strecke und Strahl einfach unterscheiden
Punkt, Strecke, Strahl und Gerade sind geometrische Grundobjekte. Du unterscheidest sie daran, wie viele Begrenzungspunkte sie haben und in welche Richtung sie sich fortsetzen. Nur eine Strecke hat eine messbare Länge.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Ein Punkt legt eine genaue Stelle fest
Ein Punkt bezeichnet eine genaue Lage. In einer Zeichnung markierst du ihn meist mit einem kleinen Kreuz und schreibst einen Großbuchstaben daneben, zum Beispiel $A$. Der Punkt liegt dort, wo sich die beiden Striche des Kreuzes schneiden.
Bei einer Figur brauchst du an einer Ecke kein zusätzliches Kreuz: Der Eckpunkt liegt dort, wo zwei Seiten zusammentreffen.
Punkt
Ein Punkt markiert eine genaue Lage. Der Buchstabe benennt den Punkt; das gezeichnete Kreuz hilft nur dabei, seine Lage sichtbar zu machen.
Du siehst ein kleines Kreuz mit dem Buchstaben $P$ daneben. Gemeint ist nicht das ganze Kreuz, sondern genau seine Schnittstelle. Diese Lage heißt Punkt $P$.
Drei Linienarten sicher unterscheiden
Strecke, Strahl und Gerade sind alle gerade und bestehen aus Punkten. Der entscheidende Unterschied ist ihre Begrenzung.
| Objekt | Begrenzung | Fortsetzung | Länge messbar |
|---|---|---|---|
| Strecke | zwei Endpunkte | keine | ja |
| Strahl oder Halbgerade | ein Anfangspunkt | in eine Richtung unendlich | nein |
| Gerade | keine Endpunkte | in beide Richtungen unendlich | nein |
Strecke
Eine Strecke ist die gerade, kürzeste Verbindung zwischen zwei Punkten. Ihre beiden Endpunkte begrenzen sie. Deshalb kannst du ihre Länge messen.
Strahl
Ein Strahl, auch Halbgerade genannt, beginnt an einem Punkt und setzt sich in genau einer Richtung unendlich fort. Er hat keinen Endpunkt und keine messbare Gesamtlänge.
Gerade
Eine Gerade hat weder Anfangs- noch Endpunkt. Sie setzt sich in beide Richtungen unendlich fort. Deshalb besitzt auch sie keine messbare Gesamtlänge.
Zähle die Begrenzungspunkte: zwei bei der Strecke, einer beim Strahl, keiner bei der Geraden.
So zeichnest und benennst du die Objekte
Zum Zeichnen verwendest du ein Lineal oder Geodreieck. Zwei verschiedene markierte Punkte legen dabei die Lage oder Richtung eindeutig fest.
Eine Strecke zeichnen
- Markiere zwei Punkte und nenne sie $A$ und $B$.
- Verbinde beide Punkte geradlinig.
- Zeichne nicht über die Endpunkte hinaus.
Die Strecke zwischen $A$ und $B$ heißt $\overline{AB}$. Auch $\overline{BA}$ bezeichnet dieselbe Strecke. Für ihre Länge kannst du zum Beispiel $|AB| = 3\,\mathrm{cm}$ schreiben.
Einen Strahl zeichnen
- Markiere den Anfangspunkt $A$ und einen zweiten Punkt $C$ für die Richtung.
- Ziehe die Linie von $A$ durch $C$.
- Verlängere sie über $C$ hinaus.
Die Formulierung Strahl von $A$ durch $C$ ist wichtig: $A$ ist der Anfangspunkt, $C$ legt die Richtung fest. Ein einzelner Punkt allein bestimmt noch keine Richtung.
Eine Gerade zeichnen
- Markiere zwei Punkte $A$ und $D$.
- Ziehe eine gerade Linie durch beide Punkte.
- Verlängere die Linie über beide Punkte hinaus.
Die Punkte legen den Verlauf fest, begrenzen die Gerade aber nicht. Geraden erhalten häufig Kleinbuchstaben wie $g$.
Übung: Zeichne selbst
Zeichne jeweils in einer eigenen kleinen Zeichnung:
- die Strecke $\overline{AB}$,
- den Strahl von $A$ durch $C$,
- eine Gerade durch $B$ und $C$.
So kontrollierst du deine Zeichnungen: Die Strecke endet genau bei $A$ und $B$. Der Strahl beginnt bei $A$, verläuft durch $C$ und geht nur hinter $C$ weiter. Die Gerade verläuft durch $B$ und $C$ und geht auf beiden Seiten über diese Punkte hinaus. Alle drei Linien sind gerade.
Geometrie und Alltag auseinanderhalten
Im Heft kannst du Unendliches nicht vollständig zeichnen. Eine gezeichnete Gerade oder ein gezeichneter Strahl endet deshalb am Blattrand. Mathematisch denkst du die Linie trotzdem weiter: beim Strahl in einer Richtung, bei der Geraden in beiden Richtungen.
Alltagswörter sind nur Anschauungen. Ein Sonnenstrahl kann dich an einen Anfang und eine Richtung erinnern. Ein realer Licht- oder Wasserstrahl muss aber nicht alle Eigenschaften eines mathematischen Strahls erfüllen. Ebenso kann eine „Strecke zur Schule“ Kurven enthalten und ist dann keine mathematische Strecke.
Zwei Orte sind durch Straßen mit Kurven verbunden. Der Straßenweg ist ein Weg, aber keine geometrische Strecke. Die gedachte direkte, gerade Verbindung zwischen den Orten entspricht ihrer Luftlinie und damit einer Strecke.
Auch bei Winkeln begegnen dir Strahlen: Die beiden Schenkel beginnen am Scheitelpunkt und werden in ihrer jeweiligen Richtung unbegrenzt gedacht.
Wähle das passende Grundobjekt
Gehe bei jeder Entscheidung in dieser Reihenfolge vor:
- Prüfe zuerst: Ist die Linie gerade?
- Suche nach Begrenzungspunkten.
- Entscheide mit ihrer Anzahl: zwei, einer oder keiner.
- Frage nur bei einer Strecke nach der messbaren Länge.
Ein Zahlenstrahl beginnt häufig bei $0$ und setzt sich in einer Richtung unbegrenzt fort. Er besitzt also einen Anfangspunkt, aber keinen Endpunkt. Deshalb ist er ein Strahl und keine Strecke.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Eine ist an zwei Punkten begrenzt. Ein beginnt an einem Punkt und läuft in einer Richtung unendlich weiter. Eine besitzt keine Endpunkte. Nur die hat eine messbare Gesamtlänge.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.

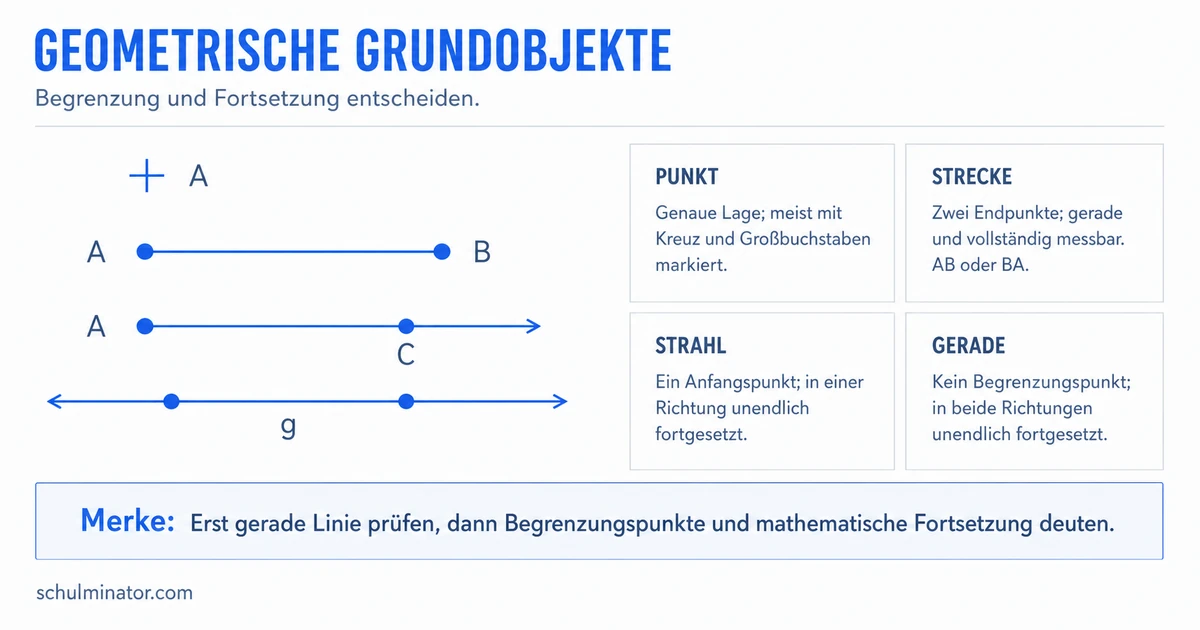

Alles auf einen Blick
- Geometrische Grundobjekte
- Punkt: genaue Lage
- Strecke: zwei Endpunkte, messbare Länge
- Strahl: ein Anfangspunkt, eine unendliche Richtung
- Gerade: keine Endpunkte, zwei unendliche Richtungen
- Zeichnen und deuten
- zwei Punkte legen Verbindung oder Richtung fest
- Begrenzungspunkte entscheiden über die Linienart
- der Blattrand begrenzt nur die Zeichnung
