Winkel messen und zeichnen mit dem Geodreieck
Ein Winkel beschreibt eine Drehung zwischen zwei Halbgeraden. Du misst seine Größe in Grad, indem du das Geodreieck am Scheitel und am ersten Schenkel ausrichtest. Danach liest du am zweiten Schenkel die passende Skala ab.
Auf dieser Seite lernst du, Winkel einzuordnen, zu schätzen, zu messen und selbst zu zeichnen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Wie ist ein Winkel aufgebaut?
Ein Winkel entsteht, wenn eine Halbgerade um ihren Anfangspunkt gedreht wird. Ausgangslage und Endlage bilden die beiden Schenkel.
Winkel

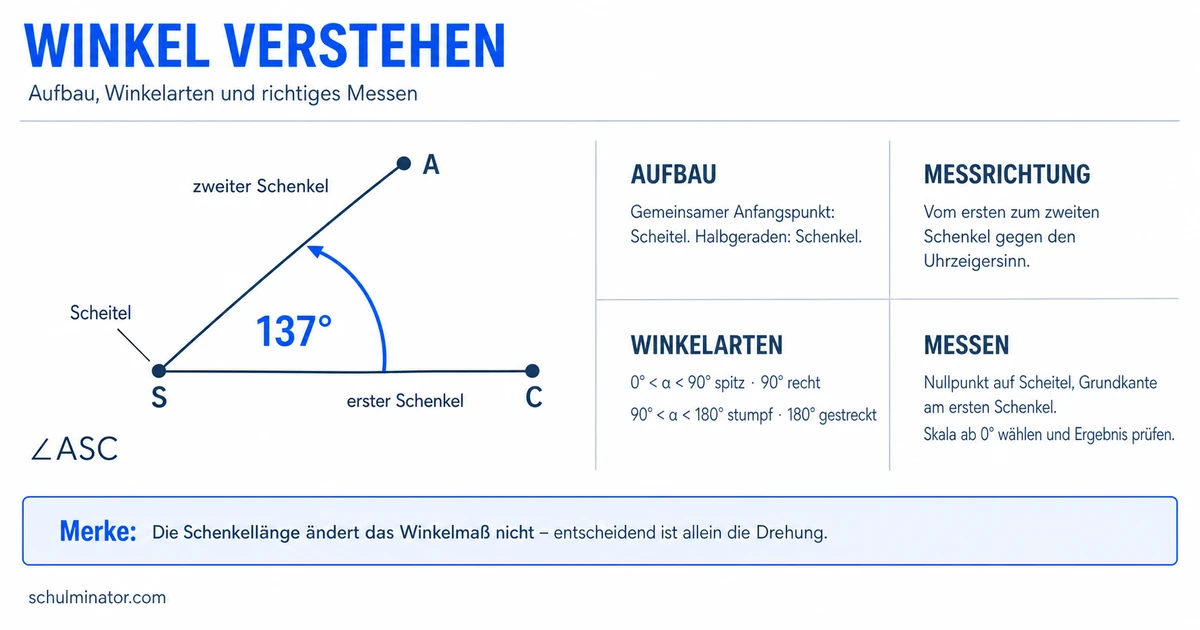

Ein Winkel besteht aus zwei Halbgeraden mit gemeinsamem Anfangspunkt. Der gemeinsame Anfangspunkt heißt Scheitel, die Halbgeraden heißen Schenkel. Gemessen wird vom ersten zum zweiten Schenkel gegen den Uhrzeigersinn.
Winkel werden oft mit griechischen Buchstaben wie $\alpha$ (Alpha), $\beta$ (Beta) oder $\gamma$ (Gamma) bezeichnet. Bei einer Bezeichnung durch drei Punkte steht der Scheitel immer in der Mitte: Beim Winkel $ASC$ ist $S$ der Scheitel.
Ein Vollwinkel ist eine vollständige Drehung mit $360°$. Deshalb ist ein rechter Winkel mit $90°$ genau ein Viertel einer vollständigen Drehung.
Die Länge der Schenkel verändert den Winkel nicht. Entscheidend ist nur, wie weit der eine Schenkel zum anderen gedreht ist.
Woran erkennst du die Winkelart?
Die Winkelart hängt ausschließlich von der Winkelgröße ab. Achte besonders darauf, ob ein Grenzwert wie $90°$ oder $180°$ selbst eingeschlossen ist.
| Winkelart | Winkelgröße |
|---|---|
| Nullwinkel | $0°$ |
| spitzer Winkel | größer als $0°$, kleiner als $90°$ |
| rechter Winkel | genau $90°$ |
| stumpfer Winkel | größer als $90°$, kleiner als $180°$ |
| gestreckter Winkel | genau $180°$ |
| überstumpfer Winkel | größer als $180°$, kleiner als $360°$ |
| Vollwinkel | $360°$ |
Ein Winkel von $137°$ ist größer als $90°$ und kleiner als $180°$. Er ist deshalb stumpf.
Ein Winkel von genau $180°$ ist dagegen nicht stumpf, sondern gestreckt.
Zum Schätzen kannst du bekannte Winkel als Anker verwenden:
- $45°$ ist die Hälfte eines rechten Winkels.
- $90°$ ist ein rechter Winkel.
- $180°$ bildet eine gerade Linie.
Wie misst du mit dem Geodreieck?
Gehe immer in derselben Reihenfolge vor:
- Lege den Nullpunkt des Geodreiecks genau auf den Scheitel.
- Richte die Grundkante am ersten Schenkel aus.
- Suche auf dieser Seite der Skala die Zahl $0$.
- Folge der Skala, die dort bei $0°$ beginnt und in Messrichtung größer wird.
- Lies dort ab, wo der zweite Schenkel die Winkelskala schneidet.
- Prüfe das Ergebnis mit der geschätzten Winkelart.
Entscheide vor dem Ablesen, ob der Winkel zum Beispiel spitz oder stumpf aussieht. So erkennst du, welche der beiden Skalen zum Winkel passt.
Du erwartest einen stumpfen Winkel. Am zweiten Schenkel stehen auf den beiden Skalen $43°$ und $137°$.
$43°$ wäre spitz und widerspricht deiner Schätzung. Daher liest du $137°$ ab. Die Kontrolle bestätigt: $90° < 137° < 180°$.
Typische Messfehler sind:
- Der Nullpunkt liegt neben dem Scheitel.
- Die Grundkante liegt nicht genau auf dem ersten Schenkel.
- Du liest die Skala ab, die am ersten Schenkel nicht bei $0°$ beginnt.
- Du prüfst nicht, ob Messwert und sichtbare Winkelart zusammenpassen.
Wie zeichnest du einen vorgegebenen Winkel?
Für einen Winkel von $137°$ brauchst du einen Scheitel, einen ersten Schenkel und eine Markierung auf der richtigen Skala.
- Zeichne den ersten Schenkel und markiere seinen Anfangspunkt als Scheitel $S$.
- Lege den Nullpunkt des Geodreiecks auf $S$.
- Richte die Grundkante am ersten Schenkel aus.
- Beginne auf der Skala, die am ersten Schenkel $0°$ zeigt.
- Setze bei $137°$ eine feine Markierung.
- Zeichne vom Scheitel durch die Markierung den zweiten Schenkel.
- Prüfe: $137°$ muss stumpf aussehen.
Bei $137°$ liegt die Markierung hinter dem rechten Winkel, aber noch vor der gestreckten Lage. Der gezeichnete Winkel muss deshalb größer als $90°$ und kleiner als $180°$ sein.
Eine genaue Zeichnung hängt vom sorgfältigen Anlegen ab. Schon ein verrutschter Nullpunkt oder eine breite Markierung kann das Ergebnis verändern.
Wie gehst du mit überstumpfen Winkeln um?
Ein übliches Geodreieck zeigt höchstens einen gestreckten Winkel von $180°$ direkt. Für einen überstumpfen Winkel nutzt du deshalb eine Hilfsrechnung.
Einen überstumpfen Winkel messen
Ist der kleinere Winkel zwischen den Schenkeln $130°$, dann gehört zur vollständigen Drehung noch der überstumpfe Winkel:
$$360° - 130° = 230°$$
Das funktioniert nur, wenn eindeutig der große, gegen den Uhrzeigersinn verlaufende Winkel gemeint ist.
Einen überstumpfen Winkel zeichnen
Für $230°$ kannst du zuerst die gestreckte Lage bei $180°$ markieren. Danach fehlen noch:
$$230° - 180° = 50°$$
Trage diese zusätzlichen $50°$ in derselben Drehrichtung an und zeichne dort den zweiten Schenkel.
Kontrolle über den kleineren Restwinkel:
$$360° - 230° = 130°$$
Zwischen den Schenkeln erscheint auf der anderen Seite also ein stumpfer Winkel von $130°$. Beide Winkel ergeben zusammen den Vollwinkel von $360°$.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Winkel messen und zeichnen
- Aufbau: Scheitel und zwei Schenkel
- Orientierung: Messung gegen den Uhrzeigersinn
- Einordnung: Grenzen bei $0°$, $90°$, $180°$ und $360°$
- Messen: Nullpunkt anlegen, Schenkel ausrichten, passende Skala lesen
- Zeichnen: Grundschenkel, Gradmarke, zweiter Schenkel
- Überstumpfe Winkel: Hilfslinie oder Ergänzung zum Vollwinkel
- Kontrolle: Winkelart und Messwert vergleichen
Abschluss-Check
Wenn du einen Winkel bearbeitest, gehe immer in dieser Reihenfolge vor: schätzen, Winkelart bestimmen, Geodreieck anlegen, passende Skala verwenden und Ergebnis prüfen.
