Wärmekraftmaschine: Energiefluss und Wirkungsgrad
Eine Wärmekraftmaschine nutzt einen Temperaturunterschied, um einen Teil zugeführter Wärme in mechanische Arbeit umzuwandeln. Die übrige Energie wird als Abwärme an eine kältere Umgebung übertragen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Wie fließt die Energie durch die Maschine?
Stell dir einen Motor vor: Im Motor ist es heiß, die Umgebung ist kühler. Wegen dieses Temperaturunterschieds fließt Wärme vom heißen zum kalten Bereich. Die Maschine nutzt einen Teil dieses Energieflusses, um mechanische Arbeit zu verrichten.
Wärmequelle
Die Wärmequelle ist das Reservoir mit der höheren Temperatur. Von ihr nimmt die Maschine die Wärme $Q_1$ auf. Ein Dampfkessel kann beispielsweise als Wärmequelle dienen.
Wärmesenke
Die Wärmesenke ist das Reservoir mit der niedrigeren Temperatur. An sie gibt die Maschine die Abwärme $Q_2$ ab. Häufig ist die Umgebung die Wärmesenke.
Das Arbeitsmedium ist der Stoff innerhalb der Maschine, der während des Ablaufs Wärme aufnimmt, mechanische Arbeit verrichtet und Wärme abgibt.

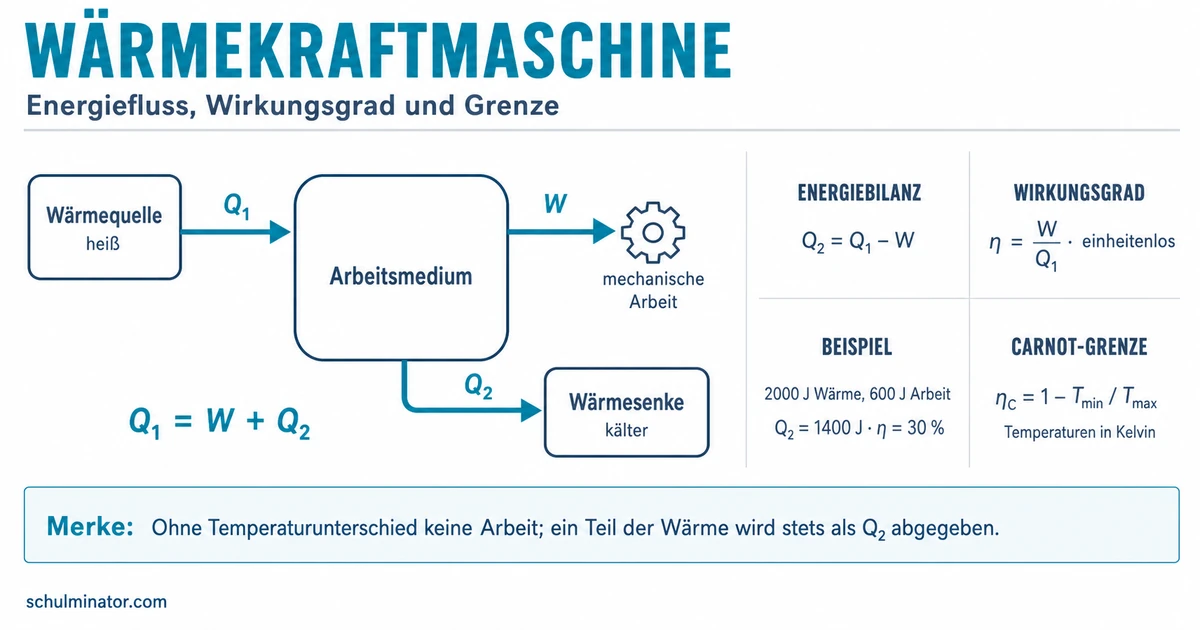

Der Energiefluss lässt sich in drei Schritten lesen:
- Wärmequelle → Wärme $Q_1$ → Maschine
- Maschine → mechanische Arbeit $W$ → angetriebenes System
- Maschine → Abwärme $Q_2$ → Wärmesenke
Eine Wärmekraftmaschine braucht eine Wärmequelle und eine kältere Wärmesenke. Ohne Temperaturunterschied kann sie nach diesem Prinzip keine Arbeit gewinnen.
Was sagt die Energiebilanz aus?
Energie verschwindet nicht und entsteht nicht aus dem Nichts. Dieser Gedanke der Energieerhaltung wird in der Wärmelehre durch den ersten Hauptsatz der Thermodynamik beschrieben.
Für die Wärmekraftmaschine gilt:
$$Q_1 = W + Q_2$$
- $Q_1$: von der Wärmequelle zugeführte Wärme
- $W$: abgegebene mechanische Arbeit
- $Q_2$: an die Wärmesenke abgegebene Wärme
Du kannst die Gleichung auch nach der Abwärme umstellen:
$$Q_2 = Q_1 - W$$
Die Abwärme ist nicht „verschwunden“. Sie wurde an die Wärmesenke übertragen und gehört deshalb vollständig zur Energiebilanz.
Ein Motor nimmt $2000\,J$ Wärme auf und verrichtet $600\,J$ mechanische Arbeit.
1. Zusammenhang bestimmen:
Die zugeführte Wärme teilt sich in Arbeit und Abwärme auf.
$$Q_1 = W + Q_2$$
2. Nach $Q_2$ umstellen:
$$Q_2 = Q_1 - W$$
3. Werte mit Einheit einsetzen:
$$Q_2 = 2000\,J - 600\,J = 1400\,J$$
Der Motor gibt also $1400\,J$ als Wärme an die kältere Umgebung ab. Die Bilanz stimmt: $600\,J + 1400\,J = 2000\,J$.
Wie berechnest du den Wirkungsgrad?
Der Wirkungsgrad $η$ gibt an, welcher Anteil der zugeführten Wärme als mechanische Arbeit nutzbar wird:
$$η = W/Q_1$$
Der Wirkungsgrad hat keine Einheit. Du kannst ihn als Dezimalzahl oder Prozentwert angeben. Für die Prozentangabe multiplizierst du die Dezimalzahl mit $100\,%$.
Beim Motor aus dem vorigen Beispiel sind $Q_1 = 2000\,J$ und $W = 600\,J$.
$$η = 600\,J/2000\,J = 0{,}30 = 30\,%$$
Das bedeutet: $30\,%$ der zugeführten Wärme werden als mechanische Arbeit genutzt. Die übrigen $70\,%$ werden als Abwärme übertragen.
Plausibilitätsprüfung: Der Wirkungsgrad liegt zwischen $0$ und $1$. Außerdem passen $30\,%$ Nutzarbeit und $70\,%$ Abwärme zusammen zu $100\,%$.
Beim Wirkungsgrad steht die Nutzenergie oben und die zugeführte Energie unten: $η = W/Q_1$.
Warum bleibt immer Abwärme zurück?
Eine periodisch arbeitende Wärmekraftmaschine kann die aufgenommene Wärme nicht vollständig in mechanische Arbeit umwandeln. Sie muss stets Wärme an ein kälteres Reservoir abgeben. Deshalb gilt:
$$η < 1$$
Ein Wirkungsgrad von $1$ entspräche $100\,%$. Dann wäre $Q_2 = 0$. Das ist für eine periodisch arbeitende Wärmekraftmaschine nicht möglich.
Reale Maschinen bleiben zusätzlich unter ihrer theoretischen Grenze. Gründe dafür sind unter anderem:
- Reibung in beweglichen Teilen,
- unerwünschter Wärmetransport an die Umgebung,
- Wärmeübertragung über endliche Temperaturunterschiede.
Wie unterscheiden sich verwandte Maschinen?
Wärmekraftmaschine, Kältemaschine und Wärmepumpe verbinden Arbeit und Wärmetransport auf unterschiedliche Weise.
| Maschine | Gewünschte Wirkung | Richtung und Rolle der Arbeit |
|---|---|---|
| Wärmekraftmaschine | mechanische Arbeit gewinnen | Wärme fließt vom heißen zum kalten Reservoir; die Maschine gibt Arbeit ab |
| Kältemaschine | einen kalten Bereich kühlen | zugeführte Arbeit transportiert Wärme vom kalten zum warmen Reservoir |
| Wärmepumpe | einen warmen Bereich heizen | zugeführte Arbeit und Umweltwärme versorgen das warme Reservoir |
Beim Kühlschrank ist die entzogene Wärme aus dem Innenraum die gewünschte Wirkung. Bei der Wärmepumpe ist dagegen die dem warmen Raum zugeführte Wärme der Nutzen.
Vertiefung: Welche theoretische Grenze setzt Carnot?
Für eine idealisierte Wärmekraftmaschine zwischen einer höchsten Temperatur $T_{max}$ und einer niedrigsten Temperatur $T_{min}$ lautet der Carnot-Wirkungsgrad:
$$η_C = 1 - T_{min}/T_{max}$$
Die Temperaturen müssen dabei in Kelvin eingesetzt werden. Die Formel beschreibt eine theoretische Obergrenze unter idealisierten, verlustfreien Bedingungen. Eine reale Maschine erreicht sie nicht.
Für $T_{max} = 2773\,K$ und $T_{min} = 1273\,K$ ergibt sich:
$$η_C = 1 - 1273/2773 ≈ 0{,}54 = 54\,%$$
Das ist kein vorhergesagter realer Wirkungsgrad. Reibung und weitere nicht umkehrbare Vorgänge verringern den praktisch erreichbaren Wert.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Wärmekraftmaschine
- Energiezufuhr: Wärme $Q_1$ aus der heißen Quelle
- Nutzwirkung: mechanische Arbeit $W$
- Energieabgabe: Abwärme $Q_2$ an die kalte Senke
- Energiebilanz: $Q_1 = W + Q_2$
- Wirkungsgrad: $η = W/Q_1$ und stets kleiner als $1$
- theoretische Grenze: abhängig von $T_{max}$ und $T_{min}$
