Geodreieck: Winkel messen und genau zeichnen
Mit einem Geodreieck kannst du Längen und Winkel messen sowie senkrechte und parallele Linien zeichnen. Beim Winkelmessen sind drei Dinge entscheidend: Der Nullpunkt liegt auf dem Scheitelpunkt, die lange Kante liegt an einem Schenkel und du liest auf der Skala ab, die dort mit $0^\circ$ beginnt.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!

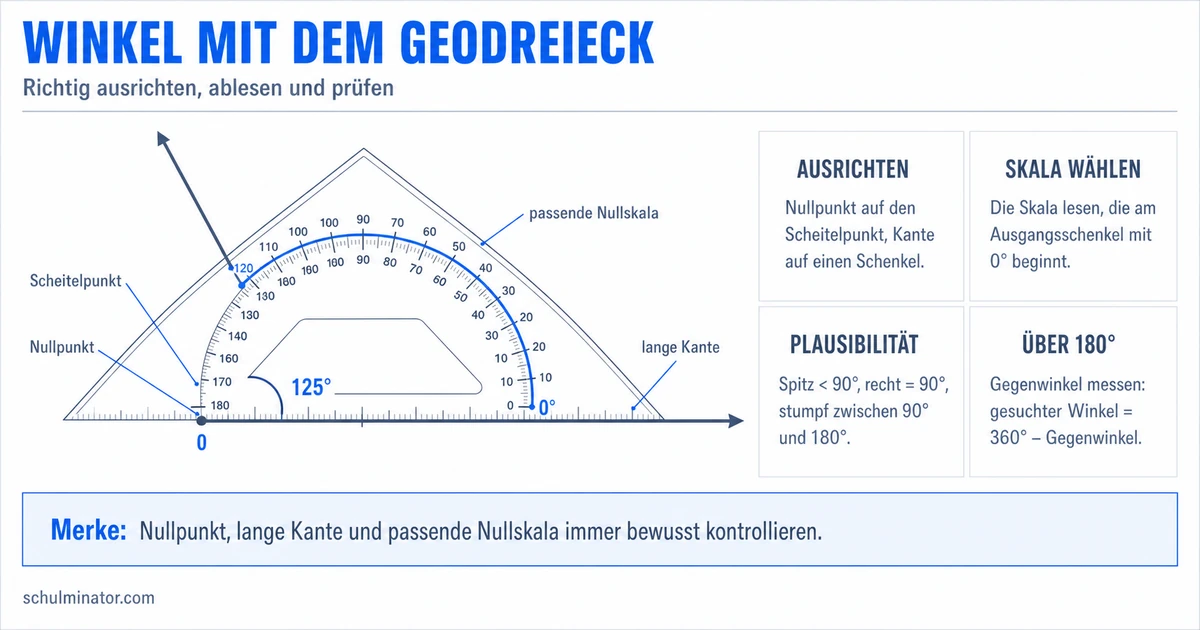

So orientierst du dich auf dem Geodreieck
Ein Winkel entsteht aus zwei Schenkeln, die an einem gemeinsamen Scheitelpunkt beginnen.
Wichtige Teile
Der Nullpunkt ist die Markierung in der Mitte der langen Kante. Die beiden Winkelskalen zeigen Winkelgrößen an. Die Mittelachse verläuft vom Nullpunkt zur gegenüberliegenden Spitze. Weitere Hilfslinien helfen dir, parallele Geraden auszurichten.
Die zwei Winkelskalen laufen in entgegengesetzte Richtungen. Du musst dir ihre Lage oder Farbe nicht merken. Richtig ist immer die Skala, die am angelegten Schenkel mit $0^\circ$ beginnt.
Einen Winkel Schritt für Schritt messen
So misst du einen Winkel unter $180^\circ$:
- Lege den Nullpunkt genau auf den Scheitelpunkt.
- Richte die lange Kante an einem Schenkel aus.
- Suche die Skala, die an diesem Schenkel mit $0^\circ$ beginnt.
- Lies dort ab, wo der andere Schenkel die Skala trifft.
- Prüfe, ob der Messwert zur sichtbaren Öffnung passt.
Welchen der beiden Schenkel du zuerst auswählst, ist egal. Du musst danach nur von der passenden $0^\circ$ aus ablesen.
Ein Winkel ist deutlich kleiner als ein rechter Winkel. Du legst das Geodreieck richtig an und liest am zweiten Schenkel $40^\circ$ ab.
Die Plausibilitätsprüfung bestätigt den Wert: $40^\circ$ ist kleiner als $90^\circ$, und auch die gezeichnete Öffnung ist kleiner als ein rechter Winkel.
Vergleiche vor dem Ablesen mit $90^\circ$: Ein spitzer Winkel ist kleiner als $90^\circ$, ein rechter Winkel beträgt $90^\circ$ und ein stumpfer Winkel liegt zwischen $90^\circ$ und $180^\circ$.
Sind die Schenkel zu kurz, verlängerst du sie mit der geraden Kante als dünne Hilfslinien. Die Richtung des Winkels ändert sich dadurch nicht.
Messfehler erkennen und vermeiden
Die häufigsten Fehler entstehen schon beim Anlegen:
- Der Nullpunkt liegt neben dem Scheitelpunkt.
- Die lange Kante liegt nicht genau auf einem Schenkel.
- Du wechselst beim Ablesen auf die andere Skala.
- Ein zu kurzer Schenkel wird nicht verlängert.
- Der Messwert wird nicht mit $90^\circ$ verglichen.
Bei einem Winkel von $50^\circ$ liegt der Nullpunkt versehentlich neben dem Scheitelpunkt. Dadurch kann zum Beispiel $55^\circ$ abgelesen werden.
Der Fehler liegt nicht am Winkel, sondern an der verschobenen Lage des Geodreiecks. Lege neu an und kontrolliere Nullpunkt, Kante und Skala.
Winkel über 180 Grad bestimmen
Ein Winkel über $180^\circ$ heißt überstumpfer Winkel. Du kannst ihn nicht direkt mit dem Halbkreis des Geodreiecks messen. Miss stattdessen den kleineren Gegenwinkel. Beide Winkel bilden zusammen einen Vollwinkel von $360^\circ$.
Gegenwinkel
Hier ist der Gegenwinkel die kleinere Öffnung zwischen denselben Schenkeln. Gesuchter Winkel und Gegenwinkel ergänzen sich zu $360^\circ$.
Für einen Gegenwinkel $\beta$ gilt:
$$\alpha=360^\circ-\beta$$
Du misst den Gegenwinkel $\beta=115^\circ$.
$$\alpha=360^\circ-115^\circ=245^\circ$$
Der gesuchte Winkel beträgt $245^\circ$. Das Ergebnis ist plausibel, weil es größer als $180^\circ$ und kleiner als $360^\circ$ ist.
Senkrechte Linien und ein Rechteck zeichnen
Zwei Geraden sind senkrecht, wenn sie einen rechten Winkel von $90^\circ$ bilden. Zum Zeichnen richtest du die Mittelachse des Geodreiecks an der ersten Geraden aus. An der passenden Kante zeichnest du die zweite Gerade.
So konstruierst du ein Rechteck mit $6\,\text{cm}$ Länge und $4\,\text{cm}$ Breite:
- Zeichne eine $6\,\text{cm}$ lange Grundseite.
- Zeichne an ihrem rechten Endpunkt eine senkrechte Strecke von $4\,\text{cm}$.
- Zeichne am linken Endpunkt ebenfalls eine senkrechte Strecke von $4\,\text{cm}$.
- Verbinde die beiden freien Endpunkte.
- Kontrolliere mit den Hilfslinien des Geodreiecks, ob die obere und die untere Seite parallel verlaufen.
Damit alle vier Ecken rechte Winkel erhalten, müssen die beiden Seitenstrecken sorgfältig senkrecht zur Grundseite gezeichnet sein.
Senkrecht beschreibt Geraden mit einem Winkel von $90^\circ$. Parallel beschreibt Geraden, die überall dieselbe Richtung haben und sich nicht schneiden.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Geodreieck
- Winkel messen
- Nullpunkt auf den Scheitelpunkt
- Kante an einen Schenkel
- passende Nullskala ablesen
- Ergebnis mit $90^\circ$ prüfen
- Große Winkel
- Gegenwinkel messen
- von $360^\circ$ abziehen
- Genau zeichnen
- Längen messen
- Senkrechten konstruieren
- Parallelen kontrollieren
- Winkel messen
Abschluss-Check
Wenn du Nullpunkt, Kante und Nullskala bewusst kontrollierst, vermeidest du die wichtigsten Messfehler. Beim Zeichnen sorgen dieselben Ausrichtungsprinzipien für rechte Winkel, senkrechte Seiten und saubere Parallelen.
