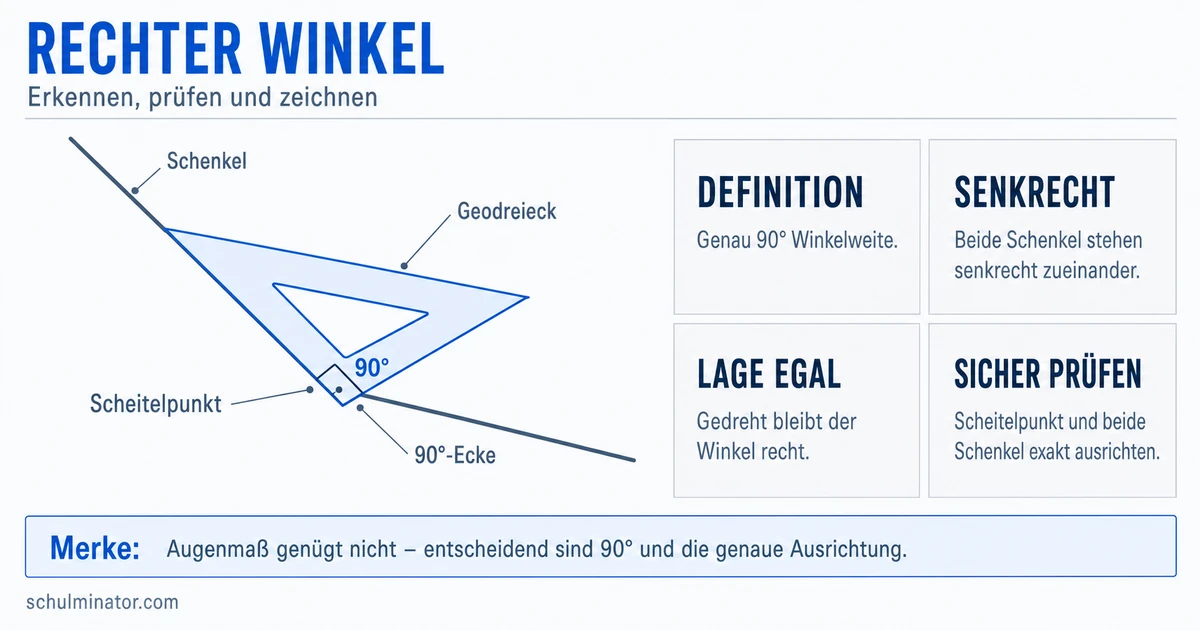

Rechter Winkel: erkennen, prüfen und zeichnen
Ein rechter Winkel ist genau 90° groß. Seine beiden Schenkel stehen senkrecht zueinander. Du kannst ihn an passenden Ecken erkennen, mit dem Geodreieck zuverlässig prüfen und selbst zeichnen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Woran du einen rechten Winkel erkennst
Ein Winkel entsteht aus zwei Strahlen mit gemeinsamem Anfangspunkt. Dieser Anfangspunkt heißt Scheitelpunkt, die beiden Strahlen heißen Schenkel.
Rechter Winkel
Ein rechter Winkel hat die Winkelweite 90°. Seine beiden Schenkel stehen senkrecht zueinander: Sie treffen sich genau in einem rechten Winkel.
Eine Heft- oder Buchecke ist ein typisches Alltagsbeispiel. Die Richtung spielt keine Rolle: Auch ein gedrehter rechter Winkel bleibt 90° groß.
Zur Einordnung helfen diese Grenzen:
- Ein spitzer Winkel ist größer als 0° und kleiner als 90°.
- Ein rechter Winkel ist genau 90° groß.
- Ein stumpfer Winkel ist größer als 90° und kleiner als 180°.
In manchen Zeichnungen kennzeichnet ein Winkelbogen mit einem Punkt den rechten Winkel. Sicher entscheidend ist aber die Winkelweite von genau 90°.
Nicht die Lage und nicht der erste Eindruck entscheiden, sondern die Größe: Ein rechter Winkel misst immer genau 90°.
So prüfst du einen rechten Winkel
Beim Prüfen müssen Scheitelpunkt und Schenkel genau zu den Prüflinien des Geodreiecks passen. Dafür gibt es zwei Wege.
Prüfen mit der 90-Grad-Ecke
- Lege die obere 90°-Ecke des Geodreiecks genau auf den Scheitelpunkt.
- Richte eine passende Kante ohne Abstand an einem Schenkel aus.
- Prüfe den zweiten Schenkel: Liegt auch er genau an der anderen Kante, ist der Winkel recht.
Prüfen mit der Winkelhilfslinie
- Lege den Schnittpunkt aus mittlerer Winkelhilfslinie und langer Seite genau auf den Scheitelpunkt.
- Richte die Winkelhilfslinie an einem Schenkel aus.
- Prüfe, ob der andere Schenkel genau auf der langen Seite liegt.
Ein Winkel ist auf dem Blatt gedreht. Du drehst deshalb auch das Geodreieck. Der Scheitelpunkt liegt genau an der 90°-Position, der erste Schenkel an einer Prüfkante und der zweite an der anderen. Damit hast du nachgewiesen: Der Winkel ist recht. Das Drehen des Werkzeugs verändert die Winkelgröße nicht.
Ohne Geodreieck kannst du die Ecke eines rechteckigen Blatts oder Buches als Schablone nutzen. Lege die Ecke in den Scheitelpunkt. Nur wenn beide Schenkel an den beiden Kanten anliegen, passt die rechte Ecke.
So zeichnest du einen rechten Winkel
Du brauchst eine gerade Ausgangslinie und das Geodreieck. Arbeite genau, damit kein Abstand zwischen Linie und Werkzeug bleibt.
So konstruierst du einen rechten Winkel:
- Zeichne an der langen Seite des Geodreiecks eine gerade Linie.
- Markiere auf dieser Linie den gewünschten Scheitelpunkt. Lege die mittlere Winkelhilfslinie genau auf die Ausgangslinie und ihren Schnittpunkt mit der langen Seite genau auf den markierten Punkt.
- Halte das Geodreieck fest und zeichne entlang der langen Seite eine zweite gerade Linie.
- Prüfe noch einmal, ob beide Linien genau durch den Scheitelpunkt verlaufen.
Die Winkelhilfslinie und die lange Seite des Geodreiecks stehen im rechten Winkel zueinander. Deshalb bilden auch die beiden gezeichneten Linien einen rechten Winkel. Verlängerst du beide Linien über ihren Schnittpunkt hinaus, entstehen dort vier rechte Winkel.
Fehler finden und verbessern
- Das Geodreieck verrutscht: Halte es fest und zeichne mit wenig Druck.
- Der Scheitelpunkt liegt falsch: Setze den Schnittpunkt von Winkelhilfslinie und langer Seite genau auf die Markierung.
- Die Ausgangslinie verläuft neben der Winkelhilfslinie: Richte Linie und Hilfslinie ohne Abstand deckungsgleich aus.
- Du zeichnest an der falschen Kante: Zeichne die zweite Linie bei dieser Methode entlang der langen Seite.
Erst exakt anlegen, dann zeichnen, danach prüfen.
Jetzt du: zeichnen und prüfen
Zeichne eine gerade Ausgangslinie und markiere darauf den Punkt A. Konstruiere durch A eine zweite Linie, die mit der Ausgangslinie einen rechten Winkel bildet. Drehe anschließend dein Blatt und prüfe den Winkel mit der 90°-Ecke des Geodreiecks.
Lösung und Selbstkontrolle
Deine zweite Linie muss durch A verlaufen. Beim Prüfen liegt die 90°-Ecke genau auf A: Eine Kante liegt ohne Abstand auf der Ausgangslinie, die andere auf der zweiten Linie. Passt eine der drei Stellen nicht, lege das Geodreieck neu an und verbessere die Konstruktion.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Rechter Winkel
- Bedeutung: genau 90°
- Beziehung: Schenkel stehen senkrecht
- Erkennen: passende rechte Ecke
- Prüfen: Geodreieck exakt anlegen
- Zeichnen: Winkelhilfslinie ausrichten und lange Seite nutzen
- Kontrollieren: Scheitelpunkt, Kanten und Abstand
