Elektrische Energieversorgung: Stromnetz und Verluste verstehen
Elektrische Energieversorgung bringt elektrische Energie von verschiedenen Quellen über das Stromnetz bis zu den Verbrauchern. Dabei wird Energie nicht neu erzeugt: Kraftwerke und andere Anlagen wandeln vorhandene Energieformen um. Hohe Spannungen begrenzen die Verluste beim Transport, und das Netz muss Erzeugung und Nutzung jederzeit ausgleichen.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Von der Energiequelle bis zur Steckdose
Elektrische Energie entsteht technisch durch die Umwandlung anderer Energieformen. Der Ausdruck „Stromerzeugung“ ist üblich, physikalisch aber verkürzt: Energie wird weder erschaffen noch vernichtet.
Primärenergie
Primärenergie ist die Energie, die vor der technischen Umwandlung in einer natürlichen Quelle vorhanden ist. Beispiele sind die Bewegungsenergie des Windes, die Lageenergie von Wasser, die chemische Energie von Brennstoffen, Kernenergie, Strahlungsenergie der Sonne und Erdwärme.
Ein Generator wandelt mechanische Energie einer Drehbewegung in elektrische Energie um. In einem Kohlekraftwerk erhitzt die Verbrennung Wasser. Der entstehende Dampf treibt eine Turbine an, ein Rad mit Schaufeln, das mit dem Generator verbunden ist. Die Umwandlungskette lautet:
chemische Energie → thermische Energie → Bewegungsenergie der Turbine → elektrische Energie
Bei Wind- und Wasserkraftanlagen steht die mechanische Bewegung früher in der Kette. Photovoltaikanlagen wandeln dagegen Strahlungsenergie der Sonne in elektrische Energie um.
Wirkungsgrad
Der Wirkungsgrad $\eta$ beschreibt, welcher Anteil der eingesetzten Energie als gewünschte Nutzenergie bereitsteht:
$$\eta = \frac{E_{nutz}}{E_{ein}}$$
Dabei ist $E_{nutz}$ die gewünschte Nutzenergie und $E_{ein}$ die insgesamt eingesetzte Energie. Beide müssen in derselben Einheit angegeben werden. Der Wirkungsgrad liegt höchstens bei 1 beziehungsweise 100 %. Die übrige Energie verschwindet nicht, sondern wird meist in schlechter nutzbare Formen wie Umgebungswärme umgewandelt.
Fiktives Rechenbeispiel: Für ein Wasserkraftwerk nehmen wir einen Wirkungsgrad von 90 % an. Von 100 Einheiten Energie des Wassers werden dann $0{,}90 \cdot 100 = 90$ Einheiten als elektrische Energie bereitgestellt. Die übrigen $100 - 90 = 10$ Einheiten werden in andere Energieformen umgewandelt. Zur Kontrolle ergibt $90/100 = 0{,}90$ den angenommenen Wirkungsgrad.
Warum Hochspannung Verluste verringert
Übliche metallische Stromleitungen besitzen einen elektrischen Widerstand $R$: Sie behindern den Stromfluss und erwärmen sich dabei. Ein Teil der übertragenen Energie wird dadurch zu Wärme. Leistung beschreibt, wie viel Energie pro Zeit umgesetzt wird. Die Verlustleistung $P_V$ ist hier die pro Zeit in der Leitung in Wärme umgewandelte Energie. Es gilt:
$$P_V = R \cdot I^2$$
$I$ bezeichnet die Stromstärke in Ampere (A), $R$ den Widerstand in Ohm und $P_V$ die Verlustleistung in Watt (W). Bei unverändertem Widerstand gilt also $P_V \propto I^2$: Verdoppelst du die Stromstärke, vervierfacht sich die Verlustleistung.
Für das folgende vereinfachte Modell verwenden wir einen Gleichstromkreis, in dem die Stromrichtung gleich bleibt. Dort gilt für die elektrische Leistung $P$ bei der Spannung $U$:
$$P = U \cdot I$$
Die Spannung $U$ wird in Volt (V) angegeben. Soll dieselbe Leistung $P$ übertragen werden, führt eine höhere Spannung zu einer kleineren Stromstärke: Aus der Formel folgt $I=P/U$. Weil die Verluste quadratisch von $I$ abhängen, sinken sie besonders stark.
Im realen Drehstromnetz hängt die Leistungsformel zusätzlich von der Anordnung der drei Phasen und ihrer Belastung ab. Bei unveränderten übrigen Bedingungen gilt auch dort: Höhere Spannung ermöglicht bei gleicher Leistung eine kleinere Stromstärke. Die folgenden Zahlen gehören zu unserem vereinfachten Modell.
Fiktives Rechenbeispiel: Am Anfang einer Leitung soll eine elektrische Leistung von 100 MW bereitgestellt werden. Wir vergleichen zwei Spannungen bei gleichem Leitungswiderstand. Dabei bedeutet Mega eine Million und Kilo tausend: $100\,MW = 100\,000\,000\,W$ und $100\,kV = 100\,000\,V$.
Bei 100 kV ergibt das vereinfachte Modell:
$$I_1 = \frac{100\,000\,000\,W}{100\,000\,V} = 1000\,A$$
Bei $200\,kV = 200\,000\,V$ gilt:
$$I_2 = \frac{100\,000\,000\,W}{200\,000\,V} = 500\,A$$
Die Stromstärke wurde halbiert. Das Verhältnis der Verlustleistungen beträgt deshalb:
$$\frac{P_{V,2}}{P_{V,1}} = \left(\frac{500}{1000}\right)^2 = \frac14$$
Bei gleichem Leitungswiderstand sinkt die Verlustleistung auf ein Viertel.
Doppelte Spannung bedeutet im Modell bei gleicher Leistung halbe Stromstärke. Bei gleichem Leitungswiderstand bleibt damit nur ein Viertel der ohmschen Verlustleistung, also der durch den Widerstand verursachten Wärmeleistung.
Ein Transformator kann Wechselspannungen erhöhen oder senken. Wechselspannung ändert periodisch ihre Größe und ihr Vorzeichen. Bei der Übertragung von einem großen Kraftwerk wird sie für den Transport erhöht und vor der Nutzung wieder gesenkt. Im deutschen Wechselstrom-Übertragungsnetz sind 220 kV und 380 kV üblich; normale Haushaltssteckdosen haben eine Nennspannung von 230 V. Eine Nennspannung ist der festgelegte Wert, auf den ein Netz oder Gerät ausgelegt ist.
Wie die Netzebenen Energie verteilen
Im deutschen Stromnetz sind folgende Spannungsebenen üblich. Sie passen die Spannung an Entfernung und Nutzung an:
- Höchstspannung: 220 kV oder 380 kV für große Entfernungen.
- Hochspannung: 110 kV für die überregionale Verteilung.
- Mittelspannung: häufig 10 bis 30 kV für Städte, Ortschaften und Gewerbegebiete.
- Niederspannung: 230 V beziehungsweise 400 V für die lokale Verteilung.

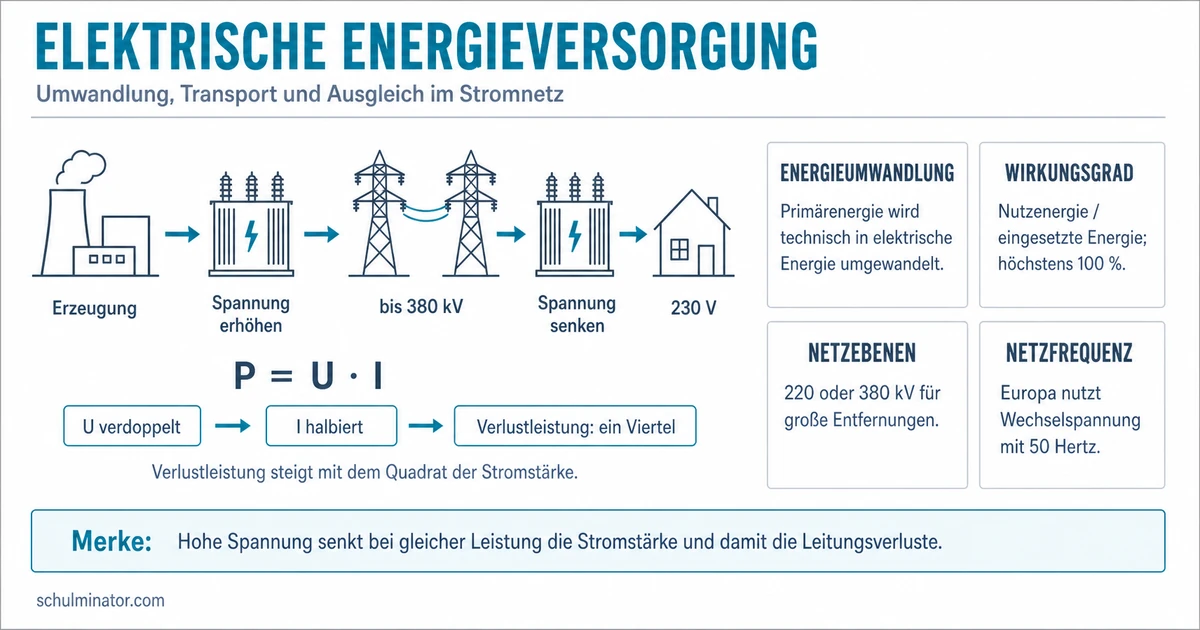

Umspannanlagen verbinden mit Transformatoren unterschiedliche Spannungsebenen. Auf dem Weg vom großen Kraftwerk über das Übertragungsnetz zum Haushalt wird die Spannung zunächst erhöht und dann stufenweise gesenkt. So verbindet das Netz verlustarmen Ferntransport mit Spannungen, für die Geräte gebaut sind. Nicht jede Anlage speist auf der höchsten Ebene ein: Kleine Photovoltaikanlagen auf Hausdächern liefern beispielsweise Energie direkt ins Niederspannungsnetz.
Die öffentlichen Wechselstromnetze in Europa haben eine Nennfrequenz von 50 Hertz (Hz). Das bedeutet 50 vollständige Schwingungen pro Sekunde. Im Netz wird überwiegend Dreiphasenwechselstrom, kurz Drehstrom, genutzt: Drei Wechselspannungen sind jeweils um ein Drittel einer Schwingung zeitlich versetzt.
Im idealen Modell ändern sich die drei Ströme sinusförmig, also in der gleichmäßigen Wellenform einer Sinuskurve. Bei gleichmäßiger Belastung sind sie gleich stark. Ihre momentanen Werte addieren sich dann zu null. Zur Übertragung genügen deshalb drei stromführende Außenleiter. Im Haushaltsnetz gibt es zusätzlich den Neutralleiter: Zwischen ihm und einem Außenleiter liegen nominell 230 V, zwischen zwei Außenleitern 400 V. Daher beziehen sich die beiden Niederspannungsangaben auf unterschiedliche Leiterpaare.
Hohe Spannungen sind gefährlich. Ausreichende Abstände helfen, elektrische Überschläge zu vermeiden. Isolatoren aus schlecht leitendem Material trennen die Leiterseile von den geerdeten Masten. Darüber verlaufende Erdseile dienen dem Blitzschutz.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Nahe dem Kraftwerk wird die Spannung . Dadurch wird bei gleicher Leistung die Stromstärke . Vor der Nutzung wird die Spannung wieder . Haushalte erhalten schließlich .
Warum Erzeugung und Nutzung im Gleichgewicht bleiben müssen
Im Stromnetz müssen Einspeisung und Entnahme einschließlich der Netzverluste fortlaufend ausgeglichen werden. Steigt die Nachfrage, können regelbare Kraftwerke ihre Leistung erhöhen oder Speicher Energie abgeben. Sinkt die Nachfrage, lässt sich die Erzeugung drosseln oder ein Speicher laden. Auch eine Verschiebung geeigneter Nutzungen auf einen anderen Zeitpunkt hilft beim Ausgleich.
Ein Verbundnetz verbindet Regionen und Länder. Fällt ein Kraftwerk wegen einer Reparatur aus, können andere Anlagen einen Teil seiner Aufgabe übernehmen, sofern genügend Erzeugungs- und Leitungskapazität verfügbar ist. Das erhöht die Versorgungssicherheit.
Wind und Sonne stehen nicht ständig in gleicher Stärke zur Verfügung. Ein stabiler Energiemix kombiniert deshalb verschiedene Quellen und Ausgleichsmöglichkeiten. Dazu gehören ein weit verbundenes Netz, Speicher, regelbare Erzeugung und zeitlich flexible Nachfrage.
Energiemix
Der Energiemix ist die Zusammensetzung der Energiequellen, die gemeinsam zur Versorgung beitragen. Keine einzelne Kennzahl beschreibt automatisch, welcher Mix am besten geeignet ist.
Fiktives Beispiel: An einem Nachmittag liefern Windkraftanlagen mehr elektrische Energie, als die Region gerade benötigt. Das Verbundnetz kann sie in andere Regionen übertragen. Zusätzlich können Speicher Energie aufnehmen, andere Anlagen ihre Leistung verringern oder geeignete Verbraucher ihre Nutzung zeitlich verschieben.
Wie du Energiequellen begründet beurteilst
Ein hoher Wirkungsgrad ist wichtig, reicht für eine Entscheidung aber nicht aus. Eine begründete Beurteilung betrachtet mehrere Kriterien:
- Verfügbarkeit und zeitliche Schwankungen der Energiequelle,
- Wirkungsgrad und nutzbarer Energieertrag,
- Bau-, Betriebs- und Entsorgungskosten,
- Gefahren und Abfälle,
- Auswirkungen auf Umwelt und Klima,
- Flächenbedarf und geologische Voraussetzungen,
- Beitrag zu Regelbarkeit und Versorgungssicherheit.
Ein Sachurteil beschreibt oder erklärt einen Sachverhalt anhand überprüfbarer Informationen. Ein Werturteil sagt, welche Ziele und Werte dir wichtig sind, zum Beispiel wie du Sicherheit gegenüber Kosten gewichtest. Für eine begründete Entscheidung brauchst du verlässliche Fakten und eine nachvollziehbare Gewichtung.
Die Aussage „Wasserkraft ist immer die beste Lösung, weil ihr Wirkungsgrad hoch ist“ greift zu kurz. Ein vollständigeres Urteil prüft zusätzlich, ob ein geeigneter Standort vorhanden ist, welche Folgen der Bau hat, welche Kosten entstehen und wie zuverlässig die Anlage Energie bereitstellt.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Elektrische Energieversorgung
- Umwandlung: Primärenergie wird zu elektrischer Energie
- Transport: Hochspannung senkt Stromstärke und Leitungsverluste
- Verteilung: Netzebenen führen bis zu 230 V im Haushalt
- Gleichgewicht: Erzeugung und Nutzung müssen zusammenpassen
- Ausgleich: Energiemix, Verbundnetz, Speicher und flexible Nachfrage
- Beurteilung: Wirkungsgrad plus Kosten, Risiken, Umwelt und Verfügbarkeit
Abschluss-Check
Du hast das Ziel erreicht, wenn du eine Versorgungskette erklären, den Vorteil der Hochspannung rechnerisch begründen und einen Energiemix mit mehreren Kriterien beurteilen kannst.
