Normalenform von Ebenen einfach erklärt
Die Normalenform beschreibt eine Ebene durch einen Punkt auf der Ebene und einen Vektor, der senkrecht auf ihr steht. Ihre Gleichung lautet $E:\ \vec n\cdot(\vec x-\vec p)=0$.
Auf dieser Seite lernst du, was diese Gleichung bedeutet, wie du sie aus einer Parameterform gewinnst und wie du damit Punkte prüfst.
Hake ab, was du schon kannst — und komm am Ende hierher zurück!
Was sagt die Normalenform aus?

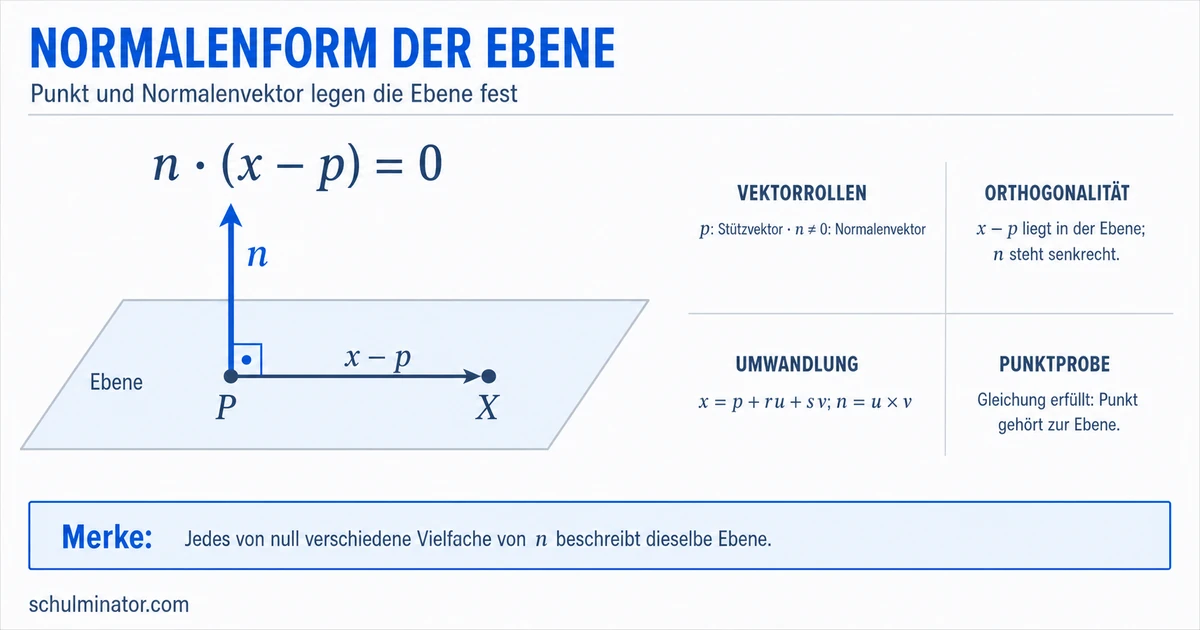

Stell dir vom festen Ebenenpunkt $P$ zu einem beliebigen Punkt $X$ der Ebene den Verbindungsvektor $\vec x-\vec p$ vor. Dieser Vektor liegt in der Ebene. Deshalb steht er senkrecht auf dem Normalenvektor $\vec n$. Das Skalarprodukt senkrechter Vektoren ist null:
$$E:\ \vec n\cdot(\vec x-\vec p)=0$$
Normalenform
In $E:\ \vec n\cdot(\vec x-\vec p)=0$ ist $\vec p$ der Stützvektor eines bekannten Ebenenpunkts, $\vec n$ ein von null verschiedener Normalenvektor senkrecht zur Ebene und $\vec x$ der variable Ortsvektor eines möglichen Ebenenpunkts.
Die Klammer $\vec x-\vec p$ verbindet den bekannten Punkt $P$ mit dem zu prüfenden Punkt $X$. Das Skalarprodukt mit $\vec n$ muss null sein.
Für Geraden funktioniert dieselbe Idee in $\mathbb R^2$: Ein Punkt und ein zu der Geraden senkrechter Normalenvektor legen die Gerade fest. In $\mathbb R^3$ bestimmen ein Punkt und ein Normalenvektor dagegen eine Ebene, nicht eine einzelne Gerade.
Wie wird aus der Parameterform die Normalenform?
Eine Ebene in Parameterform besitzt einen Stützvektor und zwei nicht parallele Spannvektoren:
$$E:\ \vec x=\vec p+r\vec u+s\vec v$$
Der gesuchte Normalenvektor muss zu $\vec u$ und $\vec v$ senkrecht sein. Das Kreuzprodukt liefert einen solchen Vektor:
$$\vec n=\vec u\times\vec v$$
Danach setzt du $\vec n$ und $\vec p$ in $\vec n\cdot(\vec x-\vec p)=0$ ein.
Gegeben ist
$$E:\ \vec x=\begin{pmatrix}7\\1\\3\end{pmatrix}+r\begin{pmatrix}2\\3\\-4\end{pmatrix}+s\begin{pmatrix}7\\4\\1\end{pmatrix}.$$
1. Normalenvektor berechnen:
$$\vec n=\begin{pmatrix}2\\3\\-4\end{pmatrix}\times\begin{pmatrix}7\\4\\1\end{pmatrix}=\begin{pmatrix}3\cdot1-(-4)\cdot4\\(-4)\cdot7-2\cdot1\\2\cdot4-3\cdot7\end{pmatrix}=\begin{pmatrix}19\\-30\\-13\end{pmatrix}.$$
2. Vektoren einsetzen:
$$E:\ \begin{pmatrix}19\\-30\\-13\end{pmatrix}\cdot\left(\vec x-\begin{pmatrix}7\\1\\3\end{pmatrix}\right)=0.$$
Das ist die Normalenform. Der Stützvektor bleibt aus der Parameterform erhalten; nur der Normalenvektor musste neu berechnet werden.
Vertauschst du beim Kreuzprodukt die Reihenfolge, erhältst du den Gegenvektor $-\vec n$. Er beschreibt dieselbe Ebene, denn die gesamte Gleichung wird nur mit $-1$ multipliziert.
Wie erhältst du die Koordinatenform und prüfst Punkte?
Schreibe $\vec x=(x_1,x_2,x_3)$ und multipliziere das Skalarprodukt aus. Für das Beispiel ergibt sich:
$$19(x_1-7)-30(x_2-1)-13(x_3-3)=0$$
Zusammenfassen liefert:
$$19x_1-30x_2-13x_3=64.$$
Die Koeffizienten $19$, $-30$ und $-13$ sind genau die Komponenten des Normalenvektors. Diese Gleichung ist die Koordinatenform derselben Ebene.
Prüfe $A=(9|4|-1)$ und $B=(7|1|4)$ mit der Koordinatenform.
Für $A$ gilt:
$$19\cdot9-30\cdot4-13\cdot(-1)=171-120+13=64.$$
$A$ liegt auf der Ebene.
Für $B$ gilt:
$$19\cdot7-30\cdot1-13\cdot4=133-30-52=51\neq64.$$
$B$ liegt nicht auf der Ebene. Eine Punktprobe entscheidet über Zugehörigkeit; sie berechnet nicht den Abstand zur Ebene.
Wähle in jeder Lücke die passende Form und prüfe anschließend deine Antworten.
Bei der Umwandlung bleibt der aus der Parameterform erhalten. Das Kreuzprodukt der Spannvektoren liefert einen . Bei einer Punktprobe bedeutet eine erfüllte Gleichung, dass der Punkt liegt.
Welche Fehler solltest du vermeiden?
Gehe beim Umwandeln immer in derselben Reihenfolge vor:
- Übernimm den Stützvektor $\vec p$.
- Berechne $\vec n=\vec u\times\vec v$.
- Prüfe mit zwei Skalarprodukten, ob $\vec n$ wirklich zu beiden Spannvektoren orthogonal ist.
- Setze zuerst in die vektorielle Normalenform ein.
- Löse erst danach die Klammer auf und kontrolliere die Vorzeichen.
Typische Fehler sind eine übersehene Klammer, ein falsches Vorzeichen in $\vec x-\vec p$ und ein fehlerhaftes Kreuzprodukt. Wenn du die gesamte Differenz umkehrst, gilt $\vec p-\vec x=-(\vec x-\vec p)$; die Nullmenge bleibt gleich. Änderst du jedoch nur einzelne Vorzeichen, entsteht meist eine andere Ebene.
Ein Normalenvektor ist nicht eindeutig. Jedes von null verschiedene skalare Vielfache von $\vec n$ ist ebenfalls ein Normalenvektor derselben Ebene.
Karteikasten
Überlege zuerst selbst und drehe die Karte anschließend zum Prüfen um.
Alles auf einen Blick
- Normalenform einer Ebene
- Bedeutung: Normalenvektor steht senkrecht auf der Ebene
- Bausteine: Normalenvektor, Stützvektor, variabler Ortsvektor
- Aus Parameterform: Kreuzprodukt der Spannvektoren bilden
- Zur Koordinatenform: Skalarprodukt ausmultiplizieren
- Punktprobe: Koordinaten einsetzen und Gleichheit prüfen
- Kontrolle: Orthogonalität und Vorzeichen prüfen
